BQ27505YZGR-J4

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2.4V 2.6V I²C Battery Monitor 锂离子电池 DSBGA-12 贴片安装,黏合安装 2.3mm*1.8mm*380μm
供应商型号: BQ27505YZGR-J4
供应商: 国内现货
标准整包数: 1000

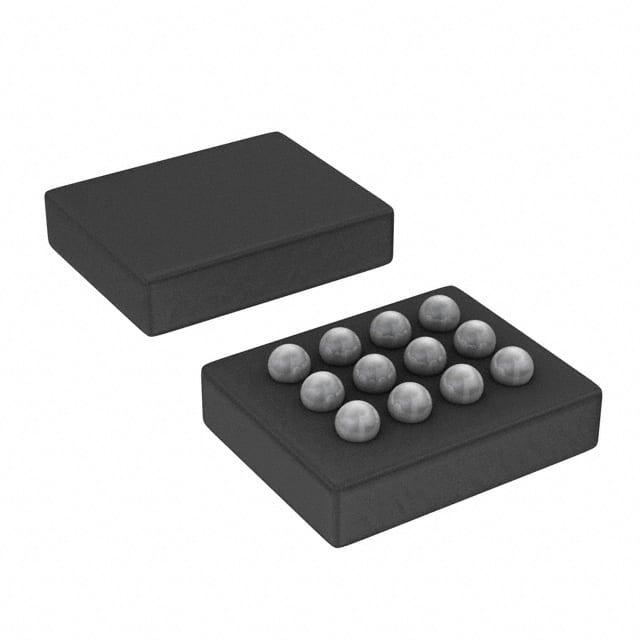

TEXAS INSTRUMENTS 电池管理芯片 BQ27505YZGR-J4

BQ27505YZGR-J4概述


    产品简介


    bq27505-J4电池电量计是德州仪器(Texas Instruments)推出的一款单节锂离子电池电量监测芯片,适用于智能手机、平板电脑、数码相机、便携式终端以及MP3播放器等设备。该产品安装在系统主板上,通过内置微控制器提供精准的电池燃料计量服务。其主要功能包括准确的电池电量预测、内部温度传感、低电量警告以及电池插入指示等功能。该电量计利用专利的阻抗跟踪算法(Impedance Track™),实现了高精度的电池容量测量,并能自动调整以适应电池老化、自放电和温度/速率效率的影响。

    技术参数


    - 输入电压范围: -0.3至2.75V
    - 电池电压输入范围: -0.3至6V
    - 绝对最大温度范围: -40°C至85°C
    - 工作温度范围: -40°C至85°C
    - 推荐供电电压范围: 2.4V至2.6V
    - 供电电流: 正常模式下为114μA
    - 低功耗存储模式电流: 19μA
    - I2C通信频率: 最高400kHz
    - 封装类型: 12-pin NanoFree™(CSP)
    - 通信接口: I2C

    产品特点和优势


    bq27505-J4具备以下几个显著的优势和特点:
    - 高精度电池电量预测: 利用Impedance Track™算法实现低于1%的误差。
    - 低功耗设计: 在不同的操作模式下均具有极低的电流消耗。
    - 丰富的接口功能: 支持多种状态中断输出,可实时监控电池状态。
    - 宽泛的工作温度范围: 能够在极端温度环境下正常工作。
    - 小体积封装: 采用NanoFree™封装,特别适合空间受限的应用场合。

    应用案例和使用建议


    应用案例
    - 智能手机和PDA: 用于实时显示电池剩余电量和健康状态。
    - 数码相机和视频摄像机: 确保设备始终有足够的电力进行拍摄。
    - 便携式多媒体播放器: 提供准确的电池寿命估算,提高用户体验。
    使用建议
    - 集成时应注意: 需要正确连接感测电阻,确保准确的电流检测。
    - 环境适应性: 在极端温度条件下使用时,需考虑环境对传感器读数的影响。
    - 软件配置: 为充分发挥该芯片的潜力,需要合理配置相关的软件参数,如中断阈值设置。

    兼容性和支持


    bq27505-J4提供了标准的I2C接口,能够方便地与大多数系统处理器进行通信。制造商提供了配套的评估软件,帮助用户更好地理解和配置这款芯片。同时,其12-pin NanoFree™封装使其易于在空间受限的设计中使用。

    常见问题与解决方案


    - Q: 电池充电时电量显示不准确怎么办?
    - A: 检查是否正确连接了感测电阻,确保阻值符合要求(通常为5mΩ至20mΩ)。此外,可能需要重新校准Impedance Track™算法。

    - Q: 设备在高温下运行时,电池电量显示不稳定怎么办?
    - A: 调整电池的工作温度范围设定,确保芯片能够在指定范围内正常工作。同时,确保良好的散热措施。

    总结和推荐


    综上所述,bq27505-J4是一款高度集成且功能强大的电池电量计芯片,非常适合应用于各类便携式电子设备。凭借其高精度的电量预测、丰富的接口功能及低功耗设计,bq27505-J4能够极大地提升设备的用户体验。我们强烈推荐将这款产品纳入您的设计之中。

BQ27505YZGR-J4参数

参数
最大工作供电电压 2.6V
最大输出电压 -
接口类型 I²C
故障保护 -
输出电流 -
最小输出电压 -
电池类型 锂离子电池
功能 Battery Monitor
最小工作供电电压 2.4V
长*宽*高 2.3mm*1.8mm*380μm
通用封装 DSBGA-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
