首页  >  产品百科  >  UC1845J

UC1845J

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 电流模式PWM控制器, 8引脚, CDIP封装, 通孔安装, 最高500 kHz
供应商型号: UC1845J
供应商: 国内现货
标准整包数: 1

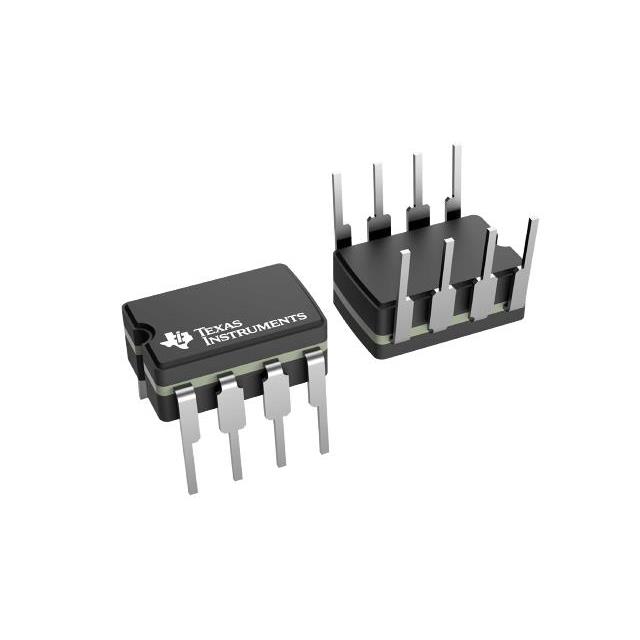

TEXAS INSTRUMENTS 其他稳压器 UC1845J

UC1845J概述


    产品简介


    UCx84x电流模式PWM控制器是一系列专门设计用于离线转换器和DC-DC转换器的控制集成电路。这些控制器具有高度集成化的特点,通过最少的外部组件即可实现高效的固定频率电流模式控制方案。它们适用于多种类型的电源转换场合,具备低启动电流、自动前馈补偿、脉冲电流限制等多种先进功能。

    技术参数


    - 启动电流:低于1mA(低启动电流)
    - 操作频率:最高可达500kHz
    - 误差放大器输出电阻:低输出电阻
    - 温度范围:UC184x系列从-55°C到125°C;UC284x系列从-40°C到85°C;UC384x系列从0°C到70°C
    - 绝对最大额定值:供电电压30V,输入电压30V,输出驱动电流±1A
    - 推荐工作条件:供电电压12V到28V,输入电压2.5V,平均输出电流200mA
    - 热阻:结点到环境热阻104.8°C/W(8针),结点到外壳顶部热阻47.3°C/W(8针)

    产品特点和优势


    - 低启动电流:确保在启动阶段减少能量损耗。
    - 高电流源极输出:能够直接驱动N沟道MOSFET。
    - 自动前馈补偿:改善负载响应特性。
    - 双脉冲抑制:提高系统稳定性。
    - 脉冲电流限制:增强系统的安全性能。
    - 精度参考电压:带内部修剪的带隙基准,保证高精度。

    应用案例和使用建议


    - 离线转换器:在家庭和工业电器中,UCx84x可用于AC-DC转换,如适配器和开关电源。
    - DC-DC转换器:适合于电池供电设备,如笔记本电脑和智能手机充电器。
    - 使用建议:为了获得最佳性能,在连接振荡器定时电容时要尽量短且直接连接到设备接地。另外,对于振荡器的定时电阻不要小于5kΩ。

    兼容性和支持


    - 封装选项:提供多种封装选择,包括8引脚SOIC、CDIP和PDIP,14引脚SOIC和CFP,以及20引脚LCCC。
    - 技术支持:德州仪器提供了详细的文档和技术支持,包括在线论坛、开发工具和软件支持。

    常见问题与解决方案


    - Q: 启动电流过高的问题
    - A: 确保供电电压在推荐范围内,可以尝试降低供电电压。

    - Q: 输出电流不稳定
    - A: 检查输出负载是否过载,确认供电电压稳定,并确保输出滤波电容适当。

    - Q: 温度过高导致的工作不稳定
    - A: 增加散热措施,选择适合工作温度范围的型号。

    总结和推荐


    UCx84x系列电流模式PWM控制器是设计高效电源转换系统的一个出色选择。其卓越的性能和广泛的适用性使其成为各种应用场景的理想之选。考虑到其强大的功能和广泛的支持,我们强烈推荐使用这款控制器来提升电源转换效率和可靠性。

UC1845J参数

参数
拓扑 Boost,Flyback,Forward
10.16mm(Max)
7.11mm(Max)
5.08mm(Max)~510μm(Min)
通用封装 CDIP
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

UC1845J厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC1845J数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS UC1845J UC1845J数据手册

UC1845J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 78.9562
3000+ ¥ 77.0304
6000+ ¥ 74.4627
库存: 2550
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 78956.2
直接购买
加入购物车
