TPS61087DSCT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost No 650KHz,1.2MHz Adjustable 1 18.5V 3V 6V 2.5V SON 贴片安装,黏合安装
供应商型号: TPS61087DSCT
供应商: 国内现货
标准整包数: 1000

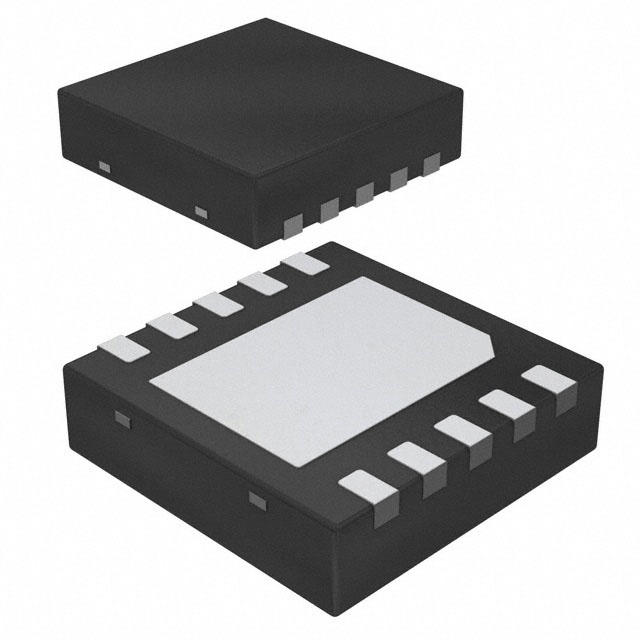

TEXAS INSTRUMENTS DC-DC稳压器 TPS61087DSCT

TPS61087DSCT概述

    TPS61087 高频高效升压 DC-DC 转换器技术手册

    产品简介


    TPS61087 是一款由德州仪器(Texas Instruments)生产的高频高效升压 DC-DC 转换器。它集成了一款3.2-A,0.13-Ω 的功率开关,能够提供高达18.5 V的输出电压。该转换器具有650-kHz 和1.2-MHz 的可选切换频率,使得设计者可以灵活选择适合具体条件的元件尺寸或系统效率。TPS61087适用于手持设备、GPS接收器、数码相机、便携式设备等多种应用场合。

    技术参数


    - 输入电压范围:2.5 V 至 6 V
    - 输出电压范围:输入电压+0.5 V 至 18.5 V
    - 开关峰值电流:3.2 A
    - 可选切换频率:650 kHz 或 1.2 MHz
    - 高低电平输入电压:高电平≥2 V(EN),低电平≤0.5 V(EN)
    - 开关漏电流:≤2 μA
    - 最大负载电流:1 A @ 输入电压 5 V
    - 工作温度范围:-40°C 至 125°C
    - 供电电流:75 μA 至 100 μA(典型值)
    - 欠压锁定阈值:2.4 V(输入电压下降时)

    产品特点和优势


    - 高效的升压转换:能够在宽泛的输入电压范围内提供高达18.5 V的稳定输出。
    - 可调软启动:通过外部电容实现慢速启动,有效避免启动时的大电流冲击。
    - 温度保护和过压保护:具备热关断和欠压锁定功能,确保在极端条件下仍能安全运行。
    - 高灵活性和稳定性:可通过调整软启动时间来适应不同的应用场景需求,且采用外部补偿设计,可进一步提高系统的稳定性和灵活性。
    - 可调频率:650 kHz 或 1.2 MHz 可调频率设计,为设计师提供小尺寸元件与高效率之间的选择权。

    应用案例和使用建议


    在便携式设备如GPS接收器、数码相机及手持设备等应用中,TPS61087表现尤为突出。其高频率(1.2 MHz)设计有助于减小所需电感和电容的尺寸,而较低频率(650 kHz)则能在某些情况下提供更高的系统效率。对于设计者而言,选择合适的频率需要根据具体应用场景的电源管理需求进行考虑。
    建议在使用时注意:
    - 确保外部电容的正确连接以实现所需的软启动功能。
    - 注意输入电压的选择,特别是欠压锁定功能,避免因输入电压不足导致转换器无法正常工作。

    兼容性和支持


    TPS61087 支持多种封装形式,包括10针QFN和薄型QFN,方便不同板级空间需求的设计选用。德州仪器提供详尽的技术文档、工具软件以及技术支持,帮助客户更好地理解和应用这款转换器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时电流过大 | 检查外部电容是否正确连接到软启动引脚,确保实现正确的软启动过程。 |
    | 转换效率低 | 调整输入电压和负载电流,以优化系统的效率;如果适用,尝试调整开关频率。 |
    | 输出电压不稳定 | 检查反馈电路和补偿网络,确认外部补偿元件是否正确选型并安装到位。 |

    总结和推荐


    TPS61087 是一款性能优异的高频高效升压 DC-DC 转换器,特别适合于便携式设备及其他要求高效、紧凑的电源管理系统。其具备多项保护机制和良好的温度适应性,加上德州仪器提供的全面支持,使得这款产品成为众多设计师的理想选择。推荐用于需要高效率和紧凑布局的应用场合。

TPS61087DSCT参数

参数
输出数量 1
同步整流器 No
最大输出电压 18.5V
最大输入电压 6V
开关频率 650KHz,1.2MHz
输出类型 Adjustable
最小输入电压 2.5V
最小输出电压 3V
拓扑 Boost
功能 Step-Up
3.15mm(Max)
3.15mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TPS61087DSCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS61087DSCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS61087DSCT TPS61087DSCT数据手册

TPS61087DSCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
