首页  >  产品百科  >  TPS65320CQPWPRQ1

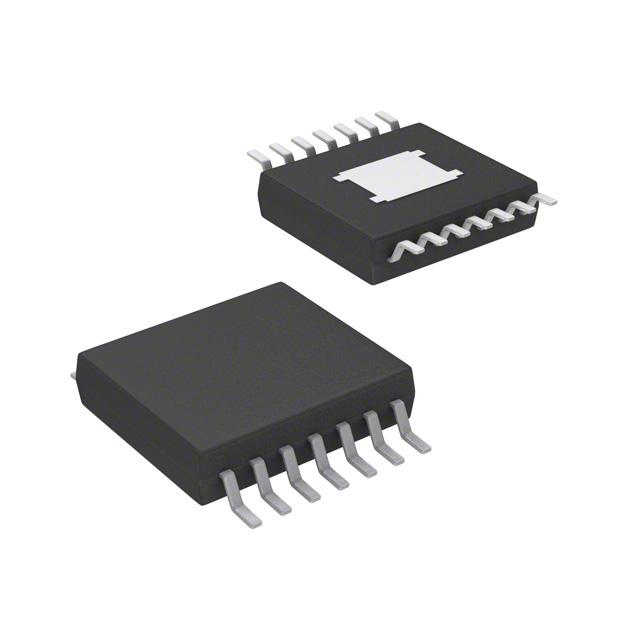

TPS65320CQPWPRQ1

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Step-Down (Buck) (1),Linear (LDO) (1) HTSSOP-14 贴片安装,黏合安装
供应商型号: 296-44529-6-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 其他稳压器 TPS65320CQPWPRQ1

TPS65320CQPWPRQ1概述

    TPS65320C-Q1:一款高性能汽车级电源管理芯片

    产品简介


    TPS65320C-Q1是一款集成了高VIN输入的降压转换器(开关调节器)与低dropout电压(LDO)稳压器的电源管理芯片。它适用于各种汽车应用,如信息娱乐系统、先进驾驶辅助系统(ADAS)和远程信息服务。该芯片的主要功能是为车载电子系统提供稳定可靠的电力供应。

    技术参数


    - 输入电压范围:3.6V至36V(降压转换器),3V至20V(LDO)
    - 最大输出电流:降压转换器3.2A,LDO 280mA
    - 输出电压可调范围:降压转换器1.1V至20V,LDO 1.1V至5.5V
    - 工作温度范围:-40°C至125°C
    - 内部MOSFET:降压转换器高侧250mΩ
    - 最大待机电流:140μA
    - 高效率轻载模式下工作

    产品特点和优势


    1. 高集成度:集成了高VIN输入的降压转换器与LDO稳压器,简化了电路设计。
    2. 多功能保护机制:内置过流保护、过温保护和欠压锁定(UVLO)功能,确保系统可靠性。
    3. 高效率:降压转换器在轻负载条件下采用脉冲跳过模式,能效高达90%以上。
    4. 适应性强:输出电压范围广,适合多种汽车应用需求。

    应用案例和使用建议


    应用案例:该芯片可用于汽车信息娱乐系统、ADAS系统和远程信息服务模块,为其提供稳定的电源。
    使用建议:
    - 为获得最佳性能,建议选用较大的输出电容以降低负载瞬态引起的电压波动。
    - 确保电源布局合理,避免高频噪声干扰。
    - 在选择外部电阻时,考虑其精度和稳定性,以保证输出电压的准确性。

    兼容性和支持


    TPS65320C-Q1具有良好的兼容性,可与其他TI公司的芯片协同工作。制造商提供了详尽的技术文档和支持服务,包括软件工具和在线社区,帮助用户解决问题并优化系统设计。

    常见问题与解决方案


    1. 启动时电压不稳定
    - 解决方法:检查启动电压是否符合要求,适当增加启动电容容量。

    2. 系统发热严重
    - 解决方法:优化电路布局,增加散热措施,确保良好的热传导。

    3. 输出电压波动大
    - 解决方法:检查外部补偿网络和输出电容值是否匹配,必要时调整。

    总结和推荐


    TPS65320C-Q1凭借其高集成度、高效率及丰富的保护功能,在汽车电子领域表现出色。对于需要稳定可靠电源供应的应用,TPS65320C-Q1是一个值得推荐的选择。建议在设计过程中详细阅读技术手册,并利用TI提供的资源进行优化。

TPS65320CQPWPRQ1参数

参数
拓扑 Step-Down (Buck) (1),Linear (LDO) (1)
通用封装 HTSSOP-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

TPS65320CQPWPRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS65320CQPWPRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS TPS65320CQPWPRQ1 TPS65320CQPWPRQ1数据手册

TPS65320CQPWPRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
