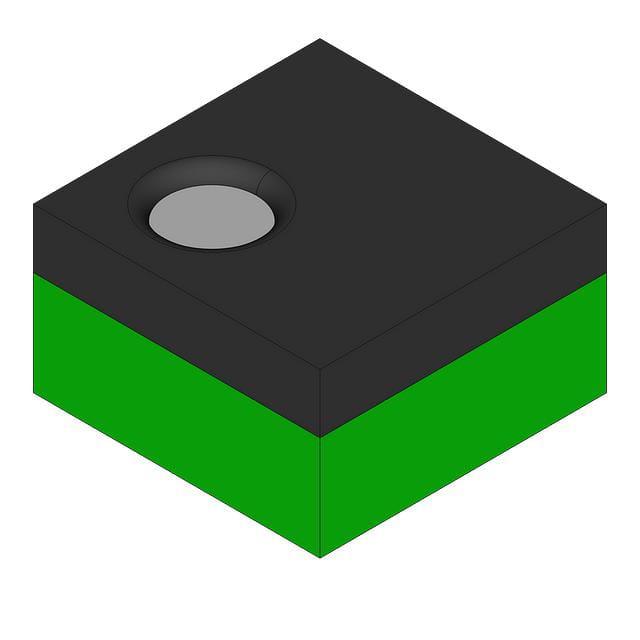

LP5990TM-3.6/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(10kHz) 75μA 正极 Fixed 200mA 1 3.6V 2.2V 3.6V 5.5V 250mV@ 200mA 5mV 1mV DSBGA-4 贴片安装,黏合安装
供应商型号: LP5990TM-3.6/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LP5990TM-3.6/NOPB

LP5990TM-3.6/NOPB概述


    产品简介


    产品名称:LP5990低压差线性稳压器
    产品类型: 低压差(LDO)稳压器,适用于便携式电池供电系统。
    主要功能: 提供准确的输出电压、低噪声和低静态电流。
    应用领域: 主要应用于手机、手持信息设备、以及需要低功耗且稳定输出的应用场合。

    技术参数


    | 参数名称 | 技术指标 |

    | 输入电压范围 | 2.2V 至 5.5V |
    | 输出电压范围 | 0.8V 至 3.6V(50mV步进) |
    | 静态电流(使能) | 30 μA |
    | 静态电流(禁用) | 10 nA |
    | 漏电流(200mA负载) | 160 mV |
    | 输出噪声(10 Hz 至 100 kHz) | 60 μV RMS(1.8V 输出电压时) |
    | 启动时间 | 60 μs |
    | 关断时间 | 500 μs |
    | 热保护 | 内置过载和短路保护 |
    | 封装形式 | 4-Bump DSBGA,0.4 mm Pitch,866 µm x 917 µm |
    | 最小输入电容 | 1.0 µF(陶瓷电容,X7R 类型) |
    | 最小输出电容 | 0.3 µF(陶瓷电容,X7R 或 X5R 类型) |

    产品特点和优势


    独特功能:
    - 支持非常宽的输入电压范围,非常适合不同电压等级的电源输入。
    - 高精度输出电压,保证在各种负载条件下的稳定性。
    - 采用小型封装,如0402电容器,节约板载空间,适合便携设备使用。
    市场竞争力:
    - 低静态电流和优秀的热保护能力使其成为电池供电系统的理想选择。
    - 高输入电压范围和良好的EMI抑制性能使其适用于多种工业和消费电子产品。
    - 出色的负载瞬态响应,快速恢复到稳定状态,提升了用户体验。

    应用案例和使用建议


    应用场景:
    - 手机和平板电脑: 用于电池供电系统,提供稳定且高效的电源管理。
    - 便携式医疗设备: 在电池供电的情况下确保设备的长期运行。
    - 智能家居设备: 提供稳定的电源以保持长时间运行和高性能。
    使用建议:
    - 确保连接合适的输入和输出电容,最小值为0.3 µF,推荐使用X7R类型的陶瓷电容。
    - 设计时注意减小输入引脚处的接地阻抗,建议将电容放置在距离输入引脚1厘米以内,同时保持清洁的模拟地。
    - 对于需要高耐久性的应用,推荐使用具有良好温度特性的X7R类型电容。
    - 如需增加电容量,可以考虑使用2.2 µF或更大的电容以提高稳定性和抗干扰能力。

    兼容性和支持


    兼容性:
    - 该稳压器可与其他标准的输入/输出电容兼容,但推荐使用X7R类型的陶瓷电容以获得最佳效果。
    - 可与多种电池和其他电源适配器搭配使用,只要满足输入电压范围即可。
    厂商支持:
    - 德州仪器提供全面的技术文档和支持服务,用户可通过其官方网站获取更多资料和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查输入电容和输出电容是否正确安装,并确保电容参数符合要求。 |
    | 稳定性差 | 重新检查输入电容和输出电容的规格和连接方式,确保满足器件的要求。 |
    | 输出电压波动较大 | 确认输出电容的ESR值在允许范围内,并检查是否有其他外部干扰源。 |
    | 短路保护失效 | 确认内部过载和短路保护电路正常工作,并适当降低输出电流。 |

    总结和推荐


    总体评价:
    - LP5990是一款具有出色性能的低压差线性稳压器,适合各种便携式和电池供电设备使用。
    - 它在低静态电流、高精度输出电压以及良好的热保护方面表现出色,是理想的电源管理解决方案。
    - 适用广泛的应用场景,无论是消费电子还是工业控制,都能提供可靠的电源支持。
    推荐使用:
    - 强烈推荐在便携式和电池供电设备中使用LP5990,特别是在对体积和功耗有严格要求的场合。
    - 用户在设计过程中应遵循手册中的指导,确保所有关键参数都得到正确配置,从而最大化该器件的性能优势。

LP5990TM-3.6/NOPB参数

参数
最大压差@电流 250mV@ 200mA
最小输出电压 3.6V
负载调节 5mV
最小输入电压 2.2V
最大输入电压 5.5V
纹波抑制-PSRR 55dB(10kHz)
极性 正极
输出类型 Fixed
最大输出电压 3.6V
稳压器数量 1
线路调节 1mV
输出电流 200mA
Iq-静态电流 75μA
940μm(Max)
900μm(Max)
470μm(Max)
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
