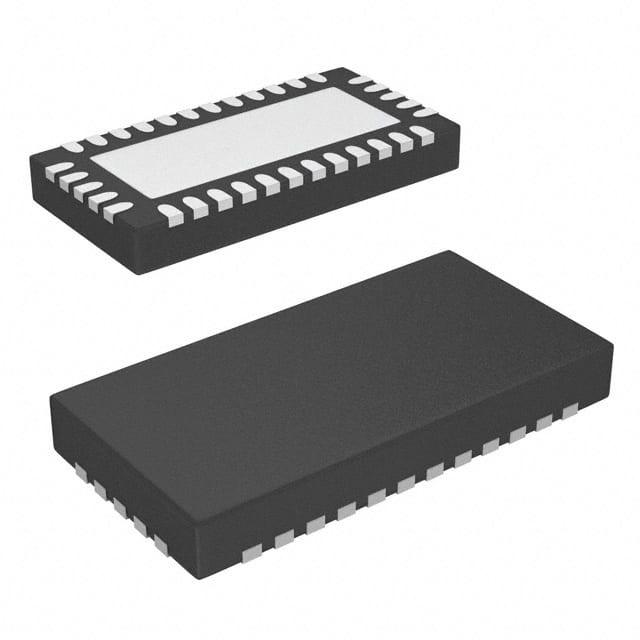

BQ24765RUVT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 10A(Max) 1.024V 7V 19.2V 24V I²C 超温,过流 多元化学 QFN 贴片安装,黏合安装 3.5mm*7mm*900μm
供应商型号: C2870782
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电池管理芯片 BQ24765RUVT

BQ24765RUVT概述

    bq24765 SMBus-Controlled Multi-Chemistry Battery Charger

    1. 产品简介


    bq24765 是一款由德州仪器(Texas Instruments)生产的高效率同步电池充电器,集成有两个30-mΩ的NMOS功率MOSFET。该器件主要用于笔记本电脑、超移动计算机、便携式数据采集终端、打印机、医疗诊断设备等场景下的电池充电。它具备多化学电池充电能力,能够处理锂电池、磷酸铁锂电池、镍镉电池、镍氢电池及铅酸电池等不同类型的电池。

    2. 技术参数


    - 输入电压范围: 7 V - 24 V
    - 电源管理接口: SMBus(System Management Bus)
    - 输出电流调节精度: ±3% (Charge Current Accuracy)
    - 充电电压精度: ±0.5% (Charge Voltage Accuracy)
    - 热关断功能: TJ最大为120°C
    - 开关频率: 700 kHz
    - 封装形式: 34针,3.50 mm x 7.00 mm QFN

    3. 产品特点和优势


    - 高效能同步充电: 内置NMOS-NMOS,高达95%的充电效率。
    - 动态功率管理: 当检测到输入电源限制时,会自动减少电池充电电流,避免过载。
    - 精准测量: 集成高精度电流感测放大器,允许精确监测输入电流。
    - 安全保护: 热调节回路可保护内部功率MOSFET免受过热影响。

    4. 应用案例和使用建议


    典型应用场景:
    - 笔记本电脑和便携式数据采集终端
    - 医疗诊断设备
    使用建议:
    - 在设计电路时需考虑散热问题,特别是在高电流环境下。
    - 建议使用低阻抗电容来滤除高频噪声。
    - 定期监控温度以确保设备的安全运行。

    5. 兼容性和支持


    - 兼容性: 该器件采用SMBus接口,适用于各种主机控制器。
    - 支持: 德州仪器提供详尽的技术文档和工具支持,以及在线社区支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电时电流异常 | 检查输入电压是否稳定,确认接线是否正确。 |
    | 温度过高 | 检查散热设计,确保热管理系统正常运行。 |

    7. 总结和推荐


    综上所述, bq24765是一款高度集成的电池充电器,适用于多种电池类型。其高效的性能、精确的电流测量和安全保护机制使其成为多化学电池充电的理想选择。强烈推荐在需要高效率、高精度和多重保护的电池管理系统中使用bq24765。
    此文章提供了关于bq24765电池充电器产品的全面概述,涵盖了产品的功能、技术参数、优势、应用、支持等方面的信息。希望对您了解该产品有所帮助。

BQ24765RUVT参数

参数
最大输出电压 19.2V
输出电流 10A(Max)
接口类型 I²C
最小输出电压 1.024V
故障保护 超温,过流
电池类型 多元化学
最小工作供电电压 7V
功能 -
最大工作供电电压 24V
长*宽*高 3.5mm*7mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
