BQ24313DSGR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5A(Max) 3.3V 5.5V 30V Battery Protection 欠压,超温,过压,过流 锂离子电池 SON 贴片安装,黏合安装
供应商型号: BQ24313DSGR
供应商: 国内现货
标准整包数: 1

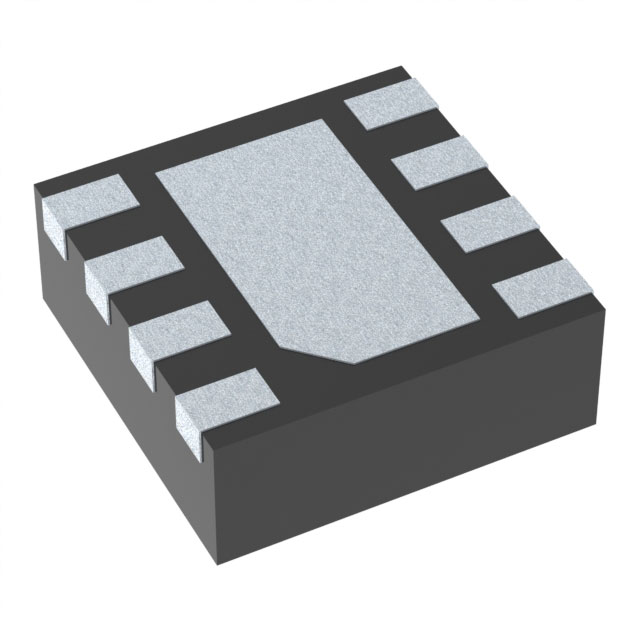

TEXAS INSTRUMENTS 电池管理芯片 BQ24313DSGR

BQ24313DSGR概述


    产品简介


    产品名称:bq24313 和 bq24315
    产品类型: 电源管理集成电路(IC),具体为过电压和过电流保护IC以及锂离子电池充电前端保护IC。
    主要功能:
    - 监测输入电压、输入电流和电池电压。
    - 在发生故障时提供快速响应和切断电源的功能。
    - 支持高达30V的输入电压。
    - 支持高达1.5A的输入电流。
    应用领域:
    - 移动电话和智能手机
    - PDA
    - MP3播放器
    - 蓝牙耳机
    - 低功耗手持设备

    技术参数


    - 输入电压范围: 3.3V 至 30V
    - 输入电流范围: 最大1.5A
    - 输出电压范围:
    - bq24313: 5.67V 至 6.03V
    - bq24315: 5.3V 至 5.7V
    - 输入过电压阈值:
    - bq24313: 10.2V 至 10.8V
    - bq24315: 5.71V 至 6.00V
    - 输入过电流阈值: 可通过编程电阻设置,最大1.5A
    - 电池过电压阈值: 4.30V 至 4.4V
    - 热关断温度: 140°C
    - 电气特性和接口:
    - 输入电压:–0.3V 至 30V
    - 输出电压:–0.3V 至 12V
    - 工作环境:–40°C 至 150°C

    产品特点和优势


    bq24313 和 bq24315 的主要特点包括:
    - 集成度高: 单个芯片集成了多种保护功能,简化了电路设计。
    - 可编程性: 用户可以通过编程电阻设置过电流阈值,增强了灵活性。
    - 可靠性高: 具备过电压、过电流、热关断等多种保护机制,提高了系统的稳定性和可靠性。
    - 低功耗: 内置的软启动功能可以减少电源开机瞬间的浪涌电流,降低系统启动时的功耗。
    - 小尺寸封装: 提供了2mm x 2mm的小型SON封装,适用于空间受限的应用场合。

    应用案例和使用建议


    典型应用案例:
    - 在手机和平板电脑的充电电路中作为保护IC,确保在充电过程中对电池进行有效的保护。
    使用建议:
    - 需要仔细选择合适的编程电阻,以确保过电流阈值符合实际应用需求。
    - 确保输入电压和电流在安全范围内,防止长时间过压或过流导致的损坏。
    - 在极端环境条件下(如高温或低温),建议对系统进行全面的测试,确保系统的稳定运行。

    兼容性和支持


    - 兼容性: bq24313 和 bq24315 具有广泛的输入电压范围和电流范围,适用于多种充电器和电源适配器。
    - 支持: 提供详细的技术文档和参考设计,方便工程师进行二次开发。同时,厂商提供了技术支持服务,帮助解决用户在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 设备启动时出现输入电压异常,无法正常工作。
    - 解决方案: 检查输入电压是否在规定的范围内,调整电源适配器或外部输入电压。
    - 问题2: 设备在充电过程中电池电压超过阈值。
    - 解决方案: 重新检查电池连接情况,确保电池电压监测准确无误;必要时更换编程电阻以设置更合适的过电压阈值。
    - 问题3: 设备频繁进入过电流保护模式。
    - 解决方案: 检查充电电路,确保没有过多的负载或短路现象;重新校准编程电阻,确保过电流阈值设定合理。

    总结和推荐


    bq24313 和 bq24315 是高度集成的保护IC,非常适合用于锂离子电池充电电路。它们不仅具备全面的保护功能,还具有灵活的可编程性和可靠的工作性能。对于需要严格保护措施的电子设备来说,这些芯片是极佳的选择。
    综上所述,强烈推荐使用 bq24313 和 bq24315 进行锂离子电池充电电路的设计。无论是在便携式设备还是智能终端应用中,这些IC都能有效提高系统的安全性、可靠性和耐用性。

BQ24313DSGR参数

参数
电池类型 锂离子电池
最大工作供电电压 30V
故障保护 欠压,超温,过压,过流
接口类型 -
功能 Battery Protection
输出电流 1.5A(Max)
最小输出电压 -
最大输出电压 5.5V
最小工作供电电压 3.3V
2.1mm(Max)
2.1mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ24313DSGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ24313DSGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ24313DSGR BQ24313DSGR数据手册

BQ24313DSGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.5719
3000+ ¥ 2.5092
6000+ ¥ 2.4256
库存: 23905
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2571.9
