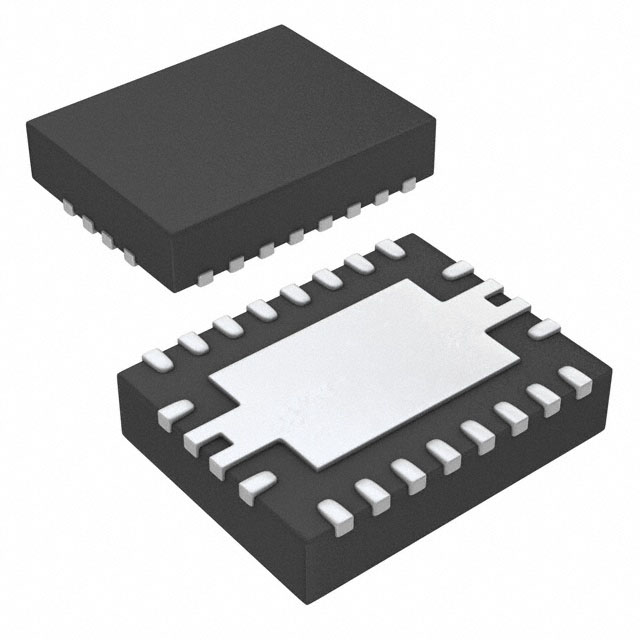

BQ24100RHLR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2A(Max) 4.35V 4.2V 16V 超温,过压 锂离子电池 VQFN-20 贴片安装,黏合安装
供应商型号: 14M-BQ24100RHLR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电池管理芯片 BQ24100RHLR

BQ24100RHLR概述

    高质量文章:bq241xx系列充电管理集成电路

    产品简介


    bq241xx系列是高度集成的锂离子和锂聚合物开关模式充电管理集成电路(IC),适用于单节、双节或三节电池包的手持产品,如便携式媒体播放器、工业和医疗设备及各类便携设备。其中,bq24105还适用于LiFePO4电池。这些IC集成了同步固定频率PWM控制器、高精度电流和电压调节等功能,并提供了多种型号以满足不同需求。

    技术参数


    - 输入电压范围: 3.5V至4.2V
    - 输出电压: 4.2V(可选2.1V至15.5V)
    - 最大电压等级: 20V
    - 电流调节范围: 最高达2A
    - PWM频率: 1.1MHz
    - 充电定时器: 可编程,提供安全备份
    - 温度监测: 自动电池温度监控
    - 保护机制: 热关断、反向泄漏保护
    - 封装: 20引脚VQFN (3.50 mm x 4.50 mm)

    产品特点和优势


    - 高效率充电设计: 内置高精度电流和电压调节功能,适用于高效充电系统。
    - 紧凑封装: 小巧的VQFN封装便于嵌入式设计。
    - 多重保护: 提供热关断、反向泄漏保护等多重保护措施,提高安全性。
    - 适应性强: 支持多种充电模式(预充、快充、恒压),适用范围广。

    应用案例和使用建议


    - 典型应用: 单节锂电池包的充电管理。
    - 使用建议: 在复杂电路设计中,应注意并行连接其他电子元件时的兼容性,避免干扰。同时,应根据具体应用场景选择合适的电流设置和保护机制。

    兼容性和支持


    - 兼容性: 支持多种电池类型(锂离子、锂聚合物、LiFePO4),易于集成到现有系统中。
    - 支持: 提供详尽的技术文档和在线社区支持,方便开发者快速上手。

    常见问题与解决方案


    - 问题: 电池温度过高导致自动关机。
    - 解决方法: 检查散热设计是否合理,确保电池周围有足够的通风。
    - 问题: 充电过程中指示灯不亮。
    - 解决方法: 检查连接线路是否完好,确认电源适配器电压符合要求。
    - 问题: 充电速度慢。
    - 解决方法: 检查设置的电流限值是否合适,必要时调整外部电阻值。

    总结和推荐


    bq241xx系列充电管理IC以其高效的充电管理和多样的应用支持成为锂离子和锂聚合物电池充电的理想选择。其高精度的电压和电流调节能力、小巧的封装以及全面的安全保护措施使其在市场上具有很强的竞争力。对于需要高效且可靠的充电管理的应用场合,强烈推荐使用bq241xx系列充电管理IC。

BQ24100RHLR参数

参数
最小工作供电电压 4.35V
电池类型 锂离子电池
最大输出电压 4.2V
功能 -
最大工作供电电压 16V
最小输出电压 -
故障保护 超温,过压
接口类型 -
输出电流 2A(Max)
4.65mm(Max)
3.65mm(Max)
1mm(Max)
通用封装 VQFN-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ24100RHLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ24100RHLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ24100RHLR BQ24100RHLR数据手册

BQ24100RHLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
