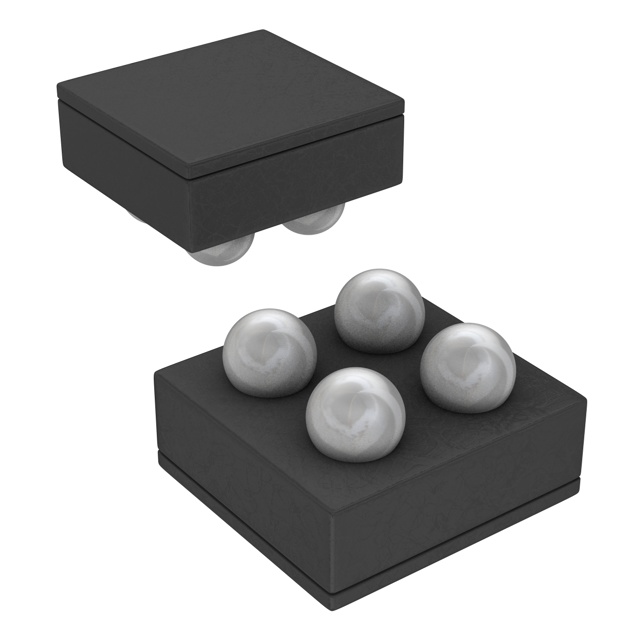

LP5904TME-3.1/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 88dB~30dB(100Hz~2Mhz) 50μA 正极 Fixed 200mA 1 3.1V 2.2V 3.1V 5.5V 150mV@ 200mA 0.002%/mA(Typ) 0.06(Typ) DSBGA-4 贴片安装,黏合安装
供应商型号: LP5904TME-3.1/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LP5904TME-3.1/NOPB

LP5904TME-3.1/NOPB概述


    产品简介


    产品类型: LP5904 是一款由 Texas Instruments 生产的线性稳压器。
    主要功能: 这款稳压器能够提供高达 200mA 的输出电流,适用于 RF(射频)和模拟电路。它具备低噪声、高电源抑制比(PSRR)、低静态电流以及低线路瞬态响应等特点。
    应用领域: 适用于手机、PDA 手机、无线局域网设备等场景。

    技术参数


    - 输入电压范围: 2.2V 至 5.5V
    - 输出电压范围: 1.2V 至 4.4V
    - 输出电流: 200mA
    - 输出电压噪声: 在 200mA 输出时为 6.5μVRMS
    - 电源抑制比 (PSRR): 在 1kHz 时为 78dB
    - 输出电压精度: ±2%
    - 禁用状态下的静态电流: <1μA
    - 启用状态下的静态电流: 11μA
    - 启动时间: 85μs
    - 低压差: 95mV 典型值

    产品特点和优势


    LP5904 稳压器的独特之处在于它无需外部旁路电容即可实现低噪声输出,同时支持远程输出电容放置,方便设计灵活性。其高 PSRR 和低噪声特性使其特别适合 RF/ 模拟电路的应用,能够在各种复杂的工作环境中保持稳定的输出电压。此外,LP5904 内置过载保护和短路保护功能,提高了系统的可靠性和安全性。

    应用案例和使用建议


    应用案例: 该稳压器广泛应用于手机、PDA 和无线局域网设备中。在这些应用中,LP5904 能够有效提升整体电路的稳定性和性能。
    使用建议:
    - 确保输入和输出端连接适当的陶瓷电容器,以确保稳定的输出电压。
    - 配合外部的 280Ω 电阻,可以快速放电输出电容,防止设备禁用时输出电压残留。
    - 注意环境温度和散热设计,避免超过最大额定温度范围。

    兼容性和支持


    LP5904 支持多种输出电压选项,从 1.2V 到 4.4V,步长为 25mV。如有特殊需求,可联系 Texas Instruments 销售部门获取更多支持。制造商提供了广泛的文档和支持,包括详细的参考设计和应用指南,帮助用户更好地集成和优化该稳压器的使用。

    常见问题与解决方案


    问题 1: 设备启动时输出电压不稳定。
    - 解决方案: 确保输入电容和输出电容的正确连接,并检查是否有足够的电容量和低阻抗。
    问题 2: 设备禁用时出现静态电流偏大。
    - 解决方案: 确认 VEN 引脚已正确接地,并检查 VEN 引脚上的外接电阻是否符合规范。
    问题 3: 设备在高频应用下噪声水平较高。
    - 解决方案: 使用更低 ESR 的输出电容,并优化电路布局,减少外部干扰。

    总结和推荐



    总结

    :
    LP5904 是一款具有高可靠性、低噪声和高电源抑制比的线性稳压器。它适用于需要高精度和稳定性的 RF/ 模拟电路设计。通过其独特的设计和高性能参数,LP5904 在多种应用场景中表现出色。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,LP5904 非常值得在现代电子设备设计中考虑采用。特别是对于那些对输出电压稳定性有较高要求的应用,LP5904 是一个理想的选择。

LP5904TME-3.1/NOPB参数

参数
最大输入电压 5.5V
输出电流 200mA
最大压差@电流 150mV@ 200mA
输出类型 Fixed
负载调节 0.002%/mA(Typ)
线路调节 0.06(Typ)
最大输出电压 3.1V
最小输入电压 2.2V
纹波抑制-PSRR 88dB~30dB(100Hz~2Mhz)
Iq-静态电流 50μA
极性 正极
最小输出电压 3.1V
稳压器数量 1
840μm(Max)
840μm(Max)
470μm(Max)
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP5904TME-3.1/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5904TME-3.1/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP5904TME-3.1/NOPB LP5904TME-3.1/NOPB数据手册
