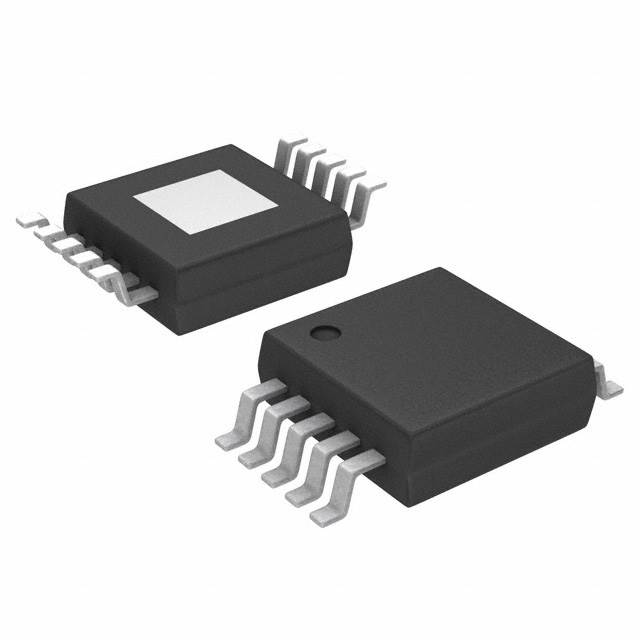

TPS54060DGQR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck,Split Rail No 100KHz~2.5MHz Adjustable 1 58V 800mV 60V 3.5V HVSSOP-10 贴片安装,黏合安装
供应商型号: TPS54060DGQR
供应商: 云汉优选
标准整包数: 10
TEXAS INSTRUMENTS DC-DC稳压器 TPS54060DGQR

TPS54060DGQR概述

    TPS54060 0.5-A, 60-V Step Down DC-DC Converter with Eco-Mode™

    1. 产品简介


    TPS54060 是一款由德州仪器(Texas Instruments)生产的60V、0.5A降压稳压器,具有集成的高侧MOSFET。它采用电流模式控制,通过简单的外部补偿提供灵活的组件选择。该产品具备轻负载条件下高效率的特点,其低负载时的脉冲跳过Eco-Mode™模式能够将空载下的调节输出供电电流降低到116μA,同时关闭状态下电源电流减少到1.3μA,使其在各种工业和商业低功率系统中表现出色。

    2. 技术参数


    - 输入电压范围:3.5V至60V
    - 开关频率:100kHz至2.5MHz(可调)
    - 高侧MOSFET电阻:200mΩ
    - 热关断保护:182℃
    - 内部基准电压:0.8V
    - 封装形式:10引脚HVSSOP PowerPAD封装,10引脚3mm×3mm VSON封装
    - 工作温度范围:-40℃至150℃
    - 热阻抗:DGQ (VSSOP) 62.5°C/W, DRC (VSON) 40°C/W

    3. 产品特点和优势


    TPS54060具有以下独特功能和优势:
    - 高效能:在轻负载条件下仍保持高效率。
    - 低静态功耗:空载时静态电流仅为116μA,极大地提高了系统的能效。
    - 温度适应性强:能够在广泛的温度范围内稳定运行,适用多种环境。
    - 灵活的封装选择:提供多种封装选项,以满足不同应用需求。
    - 易于集成:电流模式控制简单,使得外部补偿更加灵活。

    4. 应用案例和使用建议


    TPS54060适合应用于各种低功耗系统,例如12V、24V和48V工业和商业电源供应。典型应用包括汽车售后市场的视频、GPS、娱乐系统等。
    使用建议:
    - 选择合适的外部元件:确保正确配置外部补偿元件,以优化整体性能。
    - 考虑散热设计:高效率意味着更少的热量产生,但良好的散热设计仍然是必要的。
    - 注意电压和电流要求:确保输入电压和电流需求与TPS54060的产品规格相符。

    5. 兼容性和支持


    - 兼容性:TPS54060可与其他标准电路板和元件轻松兼容,适配广泛的工业和商业应用。
    - 支持:德州仪器提供了WEBENCH™和SwitcherPro™软件工具,帮助用户进行设计验证和优化。此外,公司还提供全面的技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题1:在什么情况下需要使用shutdown功能?
    - 解决方案:当系统处于非活动状态或者需要降低功耗时,可以通过使能(EN)引脚拉低来关闭TPS54060,从而将静态电流降至最低。

    - 问题2:如何设置开关频率?
    - 解决方案:通过调整RT/CLK引脚上的外部电阻来设置开关频率,参考数据手册中的电气特性部分获取具体细节。

    7. 总结和推荐


    TPS54060以其高效的轻负载条件下的表现和出色的温度适应能力脱颖而出,适用于各种工业和商业低功耗系统。其集成的高侧MOSFET简化了设计过程,且德州仪器提供的丰富技术支持使用户能够更方便地进行设计和验证。强烈推荐此产品给需要高性能、低功耗电源解决方案的应用开发者。

TPS54060DGQR参数

参数
功能 Step-Down
输出阶段 -
最大输入电压 60V
电压 - 电源(Vcc/Vdd) -
最大输出电压 58V
接口类型 -
同步整流器 No
最小输入电压 3.5V
拓扑 Buck,Split Rail
同步时钟 -
占空比 -
输出数量 1
开关频率 100KHz~2.5MHz
输出类型 Adjustable
最小输出电压 800mV
3.1mm(Max)
3.1mm(Max)
1.1mm(Max)
通用封装 HVSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
