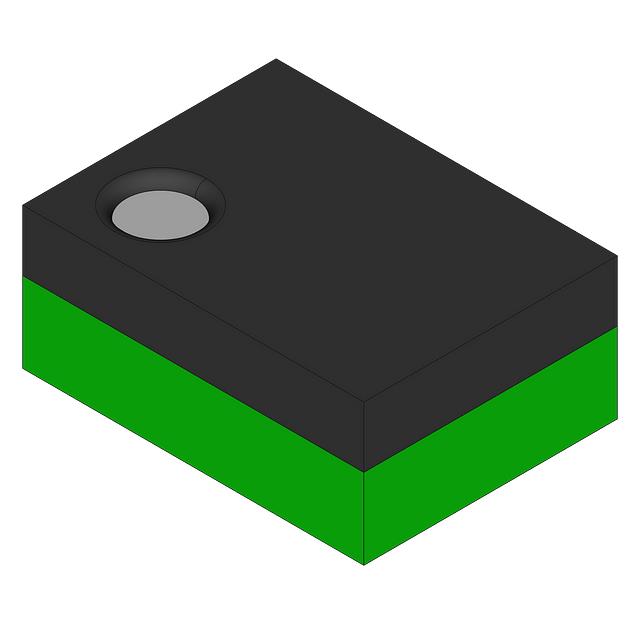

LP3999ITLX-2.8/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB~50dB(1kHz~10kHz) 150μA 正极 Fixed 150mA 1 2.8V 2.5V 2.8V 6V 100mV@ 150mA BGA 贴片安装,黏合安装
供应商型号: LP3999ITLX-2.8/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LP3999ITLX-2.8/NOPB

LP3999ITLX-2.8/NOPB概述

    LP3999 低噪声 150mA 电压调节器

    产品简介


    LP3999 是一款由德州仪器(TI)设计的低噪声 150mA 电压调节器,专为无线便携式电池供电的应用而设计。它特别适用于 GSM 移动电话、CDMA 手机、蓝牙设备和手持 MP3 设备等场合。LP3999 采用 5 引脚 DSBGA 封装,具备快速启动和逻辑控制启用功能,同时提供热过载和短路保护,工作温度范围从 -40°C 到 +125°C。

    技术参数


    - 输入电压范围:2.5V 至 6.0V
    - 输出电压精度:±75mV / ±2%
    - 典型关断电压:60mV(150mA 负载)
    - 启用输入电压:-0.3V 至 6.5V
    - 工作温度范围:-40°C 至 +125°C
    - 滴漏电压:1mA 时 0.4V,150mA 时 60mV 至 100mV
    - 功耗限制:内部限制
    - 热关断温度:160°C

    产品特点和优势


    1. 低噪声输出:LP3999 的典型输出噪声仅为 10 μVrms(10Hz 至 100kHz),适合 RF/模拟应用。
    2. 陶瓷电容稳定性:该设备可以在 1μF 的陶瓷电容下稳定运行。
    3. 快速启动时间:典型的启动时间为 140μs。
    4. 逻辑控制启用:允许系统通过启用控制功能进一步延长电池寿命。
    5. 温度和短路保护:提供全面的内部保护机制,确保设备在恶劣环境下的可靠性。

    应用案例和使用建议


    LP3999 主要应用于无线便携设备,如手机、蓝牙耳机等。这些设备通常需要稳定的电源供应,以保证长时间工作。在实际应用中,为了确保最佳性能,需要遵循以下建议:
    - 使用 1μF 的陶瓷电容作为输入和输出电容。
    - 确保电容的温度特性(如 X7R 类型)满足 -40°C 至 +125°C 的温度范围要求。
    - 尽量减少输入电容到 IC 输入引脚的距离,确保电容质量。

    兼容性和支持


    LP3999 与多种陶瓷电容兼容,例如 X7R、X5R、Y5V 和 Z5U 类型。具体型号可以通过 Texas Instruments 的官网进行查询。此外,德州仪器提供了详尽的技术支持和售后服务,帮助客户解决各种技术问题。

    常见问题与解决方案


    1. 启动慢:检查输入电压是否正常,确保电容正确连接且无损坏。
    2. 输出电压不稳定:确认电容类型和值符合规定要求。
    3. 热关断:检查电路板布局,确保良好的散热设计。

    总结和推荐


    LP3999 是一款高效且稳定的低压差线性稳压器,适用于多种无线便携式设备。其出色的噪声抑制能力、快速启动时间和广泛的工作温度范围使其成为该领域的佼佼者。建议在需要低噪声电源的应用中选用 LP3999,尤其是在空间受限的设计中。德州仪器的技术支持和售后服务也为其提供了可靠的保障。综上所述,强烈推荐 LP3999 在便携式电子产品中使用。

LP3999ITLX-2.8/NOPB参数

参数
最小输入电压 2.5V
极性 正极
稳压器数量 1
线路调节 -
纹波抑制-PSRR 60dB~50dB(1kHz~10kHz)
Iq-静态电流 150μA
输出电流 150mA
最小输出电压 2.8V
负载调节 -
最大输入电压 6V
最大压差@电流 100mV@ 150mA
最大输出电压 2.8V
输出类型 Fixed
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LP3999ITLX-2.8/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3999ITLX-2.8/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3999ITLX-2.8/NOPB LP3999ITLX-2.8/NOPB数据手册

LP3999ITLX-2.8/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
