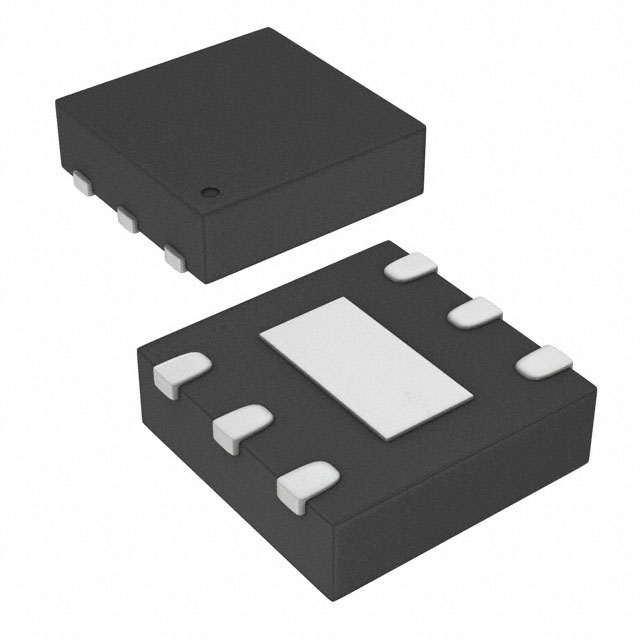

UCC27512DRSR

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 6 Pin引脚栅极驱动模块, 12V电源, SON封装
供应商型号: UCC27512DRSR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 栅极电源驱动器 UCC27512DRSR

UCC27512DRSR概述

    UCC27511, UCC27512 高速低侧栅极驱动器技术手册

    1. 产品简介


    UCC27511 和 UCC27512 是一款单通道高速低侧栅极驱动器,能够有效地驱动 MOSFET 和 IGBT 功率开关。这些器件提供高达 4A 的峰值源电流和 8A 的峰值灌电流能力(非对称驱动),在宽电压范围(4.5V 到 18V)和温度范围(-40°C 至 140°C)内表现优异。它们具有出色的噪声免疫能力和低至 13ns 的传播延迟,使其成为适用于开关模式电源、DC-DC 转换器、太阳能发电系统、电机控制和不间断电源(UPS)的理想选择。

    2. 技术参数


    - 输入电压范围: 4.5V 至 18V
    - 输出电压范围 (UCC27511):
    - OUTH 输出电压: -0.3V 至 VDD + 0.3V (直流),-2V 至 20V (重复脉冲,<200ns)
    - OUTL 输出电压: -0.3V 至 VDD + 0.3V (直流),-2V 至 20V (重复脉冲,<200ns)
    - 输出连续电流 (UCC27511):
    - 源电流 (OUTH): 0.3A
    - 灌电流 (OUTL): 0.6A
    - 输出脉冲电流 (UCC27511):
    - 源电流 (OUTH): 4A (0.5µs)
    - 灌电流 (OUTL): 8A (0.5µs)
    - 最大输入电压 (UCC27511, UCC27512): -0.3V 至 20V
    - 热焊温度: 10秒内300°C,回流260°C

    3. 产品特点和优势


    - 高电流驱动能力: 支持高达 4A 源电流和 8A 灌电流,提供灵活的功率切换设备驱动能力。
    - 最佳的传播延迟: 典型值为 13ns,大大减少了脉冲传输失真。
    - 扩展的 VDD 操作范围: 从 4.5V 到 18V,便于系统设计。
    - 增强的噪声免疫: 宽阈值回差提供良好的噪声免疫能力,同时兼容 CMOS/TTL 逻辑输入信号。
    - UVLO 保护: 在 VDD 低于阈值时保持输出低电平,确保无误差操作。

    4. 应用案例和使用建议


    - 开关模式电源: 使用 UCC27511 和 UCC27512 可以实现高效的开关转换。
    - DC-DC 转换器: 通过独立调整开关速度,优化转换效率。
    - 太阳能发电系统和 UPS: 适合需要高可靠性和快速响应的应用场合。
    使用建议:
    - 确保正确连接 GND 引脚,以确保良好的接地效果。
    - 根据负载要求选择合适的 OUTH 和 OUTL 电阻,优化开关速度。
    - 为了提高可靠性,尽量减少长走线,采用较短且直接的信号路径。

    5. 兼容性和支持


    - 兼容性: UCC27511 和 UCC27512 具有良好的 CMOS/TTL 兼容性,适用于多种数字电源控制器。
    - 技术支持: 德州仪器(Texas Instruments)提供详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题: 输入引脚电压过高导致损坏。
    - 解决办法: 确保所有输入电压不超过 20V,必要时添加外部限流电阻。
    - 问题: 输出在 VDD 电压不足时无法正常工作。
    - 解决办法: 检查并确保 VDD 电压在推荐的工作范围内。

    7. 总结和推荐


    UCC27511 和 UCC27512 是市场上非常优秀的单通道高速低侧栅极驱动器,具备高电流驱动能力、低传播延迟和广泛的 VDD 工作范围,特别适合需要高效、快速响应的应用场合。强烈推荐在开关电源和 DC-DC 转换器中使用,能够显著提升系统的整体性能和可靠性。

UCC27512DRSR参数

参数
最大传播延迟时间 30ns
栅极类型 IGBT,MOSFET,N沟道
最小工作供电电压 4.5V
最大高压侧电压-自举 -
输入类型 Inverting,Non-Inverting
最大工作供电电压 18V
通道类型 -
上升时间 8ns
逻辑电压 - VIL,VIH 1V,2.4V
驱动数量 1
下降时间 7ns
电流 - 峰值输出(灌入,拉出) 4A,8A
驱动配置 低压侧
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 WSON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
