UC385T-1

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 40mA 正极 Fixed 5A 1 1.5V 1.85V 1.5V 7.5V 2.1V@ 5A 4mV TO-220-5 通孔安装 10.16mm*4.58mm*8.51mm
供应商型号: UC385T-1
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 UC385T-1

UC385T-1概述


    产品简介


    UC385低功耗线性稳压器 是一款提供快速负载瞬态响应的高性能稳压器,适用于各种需要高精度和高稳定性的应用。该器件具有多种输出电压选项,可配置为固定电压(1.5V、2.1V 或 2.5V)或通过外部电阻调整输出电压。UC385 广泛应用于计算机、电信、医疗设备以及工业控制等领域,尤其适合那些需要高速数据传输和稳定电源的场合。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压 | 1.485 | 1.5 | 1.515 | V (固定版本) |
    | 负载调节率 | 0.5 | 4 | - | mV |
    | VIN PSRR | 80 | 110 | - | dB |
    | VB PSRR | 50 | 65 | - | dB |
    | VIN 滴漏电压 (VIN - VOUT) | 350 | 490 | - | mV |
    | VB 滴漏电压 (VB - VOUT) | 1.8 | 2.1 | - | V |
    | 短路电流限制 | 5.1 | 7.5 | - | A |
    | VB 电流 | 8 | 15 | - | mA (IVOUT = 10 mA) |
    | VIN 电流 | 4.9 | 4.96 | - | A |

    产品特点和优势


    UC385低功耗线性稳压器的优势显著:
    - 快速负载瞬态响应:能够在瞬间内对负载变化做出反应,极大减少了所需的输出电容,提高了系统的效率和可靠性。
    - 超低滴漏电压:典型值仅为350 mV(5 A负载),确保稳定的输出电压。
    - 多功能输出电压设置:可选择固定输出电压或通过外部电阻进行调整。
    - 高精度带隙参考:确保输出电压的高精度和稳定性。
    - 独立的VB和VIN引脚:简化设计,提高系统灵活性。
    - 反向电流保护:防止电流倒流损坏电路。
    - 短路保护:内置短路保护机制,确保系统安全可靠。

    应用案例和使用建议


    应用案例:
    UC385常用于需要高精度和快速响应的应用,如GTL和BTL总线驱动。例如,在一个电信设备中,UC385可以提供稳定的电源供给,确保信号的精确传输。
    使用建议:
    1. 正确选择输出电压:根据具体应用需求选择合适的输出电压。对于需要低输出电压的应用,选择1.5V、2.1V或2.5V的固定版本;需要灵活调整电压时,选择可调版本。
    2. 合理的布局设计:确保电源和负载之间的布线尽量短,避免因长距离布线造成的电压降。
    3. 选择合适滤波电容:在输入和输出端添加适当容量的滤波电容,以增强系统的稳定性。通常建议在输出端至少使用100μF的优质钽电容器。

    兼容性和支持


    兼容性:
    UC385可通过标准的TO-220和TO-263封装轻松集成到现有的电子系统中。为了获得最佳性能,建议在电源输入和输出端添加适当的滤波电容。
    支持和维护:
    Texas Instruments为其产品提供了全面的技术支持和售后服务,包括详尽的技术文档、应用指南和在线技术支持服务。购买UC385后,用户可以访问TI的官方网站获取最新资料和技术支持。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查外部电阻的选择是否符合规范,重新测量输出电压并调整电阻值。
    2. 问题:温度过高导致保护触发
    - 解决方案:检查散热设计是否合理,确保温度保持在推荐的工作范围内。
    3. 问题:启动时间过长
    - 解决方案:检查启动电容是否足够大,并考虑添加额外的滤波电容以缩短启动时间。

    总结和推荐


    总体来说,UC385低功耗线性稳压器是一款高效且稳定的电源管理器件,特别适用于需要快速响应和高精度的应用场景。其独特的功能和强大的兼容性使其在市场上具有很强的竞争力。如果你正在寻找一种可靠的电源解决方案,我们强烈推荐使用UC385。无论是在计算机、电信还是工业控制领域,UC385都能提供卓越的性能和可靠的电源支持。

UC385T-1参数

参数
负载调节 4mV
极性 正极
最小输出电压 1.5V
纹波抑制-PSRR -
输出电流 5A
输出类型 Fixed
最大输入电压 7.5V
稳压器数量 1
线路调节 -
最大压差@电流 2.1V@ 5A
最大输出电压 1.5V
Iq-静态电流 40mA
最小输入电压 1.85V
长*宽*高 10.16mm*4.58mm*8.51mm

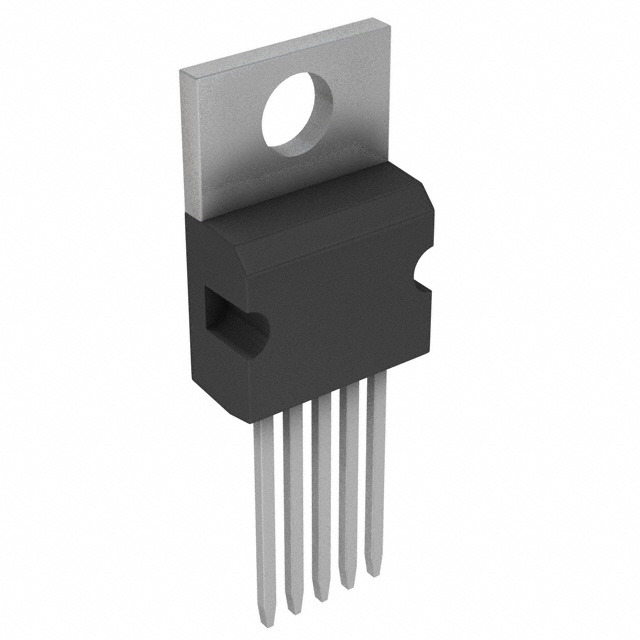

通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

UC385T-1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC385T-1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UC385T-1 UC385T-1数据手册
