TPS62823DLCT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.2MHz Adjustable 1 4V 600mV 5.5V 2.4V 贴片安装,黏合安装
供应商型号: UA-TPS62823DLCT
供应商: 海外现货
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 TPS62823DLCT

TPS62823DLCT概述

    TPS6282x 系列 5.5V 输入、1A/2A/3A 输出降压转换器

    产品简介


    TPS6282x 系列是德州仪器(Texas Instruments)推出的一系列同步降压直流-直流转换器,具有多种输出电流版本(1A、2A 和 3A)。该系列产品专为便携式电池供电设备中的电源管理设计,广泛应用于工厂自动化、移动计算、网络卡、固态硬盘以及服务器等领域。TPS6282x 转换器采用先进的 DCS-Control™ 拓扑结构,能够在宽输入电压范围内提供高效的电力转换,且具备超低静态电流和高精度反馈电压。

    技术参数


    - 输入电压范围: 2.4V 至 5.5V
    - 输出电流:
    - TPS62821: 1A
    - TPS62822: 2A
    - TPS62823: 3A
    - 反馈电压精度: ±1%
    - 开关频率: 2.2MHz
    - 静态电流: 4μA
    - 启动时间: 1.25ms
    - 热关断温度: 150°C

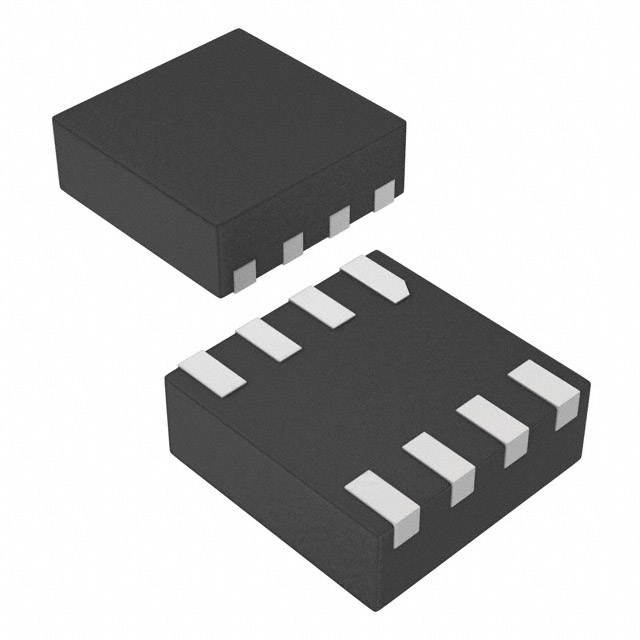

    - 尺寸: 2.00 x 1.50 mm QFN-8 封装

    产品特点和优势


    1. 高效能:采用 DCS-Control™ 拓扑结构,能够快速响应负载变化并维持稳定的输出电压。
    2. 低静态电流:仅 4μA 的静态电流使得该转换器特别适合电池供电的应用。
    3. 精准反馈:±1% 的反馈电压精度确保了输出电压的高度稳定。
    4. 适应性强:提供从 0.6V 到 4V 的可调输出电压范围,适用于各种不同的应用场景。
    5. 强大的保护机制:包括欠压锁定、过温保护、短路保护等多重安全措施。

    应用案例和使用建议


    TPS6282x 转换器因其高效和高精度特性,常被用于便携式设备的电源管理系统中。例如,在电池供电的移动终端设备中,可以利用 TPS6282x 实现稳定的电源供应,提高设备的整体能效。
    使用建议:
    - 在使用时,建议保持输入电压在 2.4V 至 5.5V 范围内,以获得最佳效率。
    - 可通过调整外部电阻来设置所需的输出电压。
    - 建议在高温环境下使用时,适当增加散热片,以避免过热导致的热关断。

    兼容性和支持


    TPS6282x 系列转换器与多种常见的电子元器件兼容,可以在广泛的工业和消费类电子产品中使用。德州仪器提供了详尽的技术文档和设计工具(如 WEBENCH® Power Designer),帮助用户轻松创建自定义的设计。

    常见问题与解决方案


    1. 问题: 设备在启用后没有正常工作。
    - 解决方法: 检查 EN 引脚是否正确连接,并确认输入电压是否在指定范围内。
    2. 问题: 输出电压不稳定。
    - 解决方法: 确认反馈电压引脚 (FB) 是否正确连接至适当的分压电阻,并检查是否存在外部干扰。
    3. 问题: 过热保护触发。
    - 解决方法: 减少负载或增加散热措施,确保设备运行在推荐的温度范围内。

    总结和推荐


    TPS6282x 系列转换器凭借其高效率、低静态电流和出色的保护功能,非常适合便携式和工业应用中的电源管理需求。我们强烈推荐该系列产品,特别是在需要高度可靠和节能的电源解决方案的场合。德州仪器提供全面的技术支持和丰富的设计资源,使开发过程更加简便。

TPS62823DLCT参数

参数
开关频率 2.2MHz
输出类型 Adjustable
最小输入电压 2.4V
输出数量 1
最小输出电压 600mV
最大输入电压 5.5V
最大输出电压 4V
功能 Step-Down
拓扑 Buck
同步整流器 Yes
2.1mm(Max)
1.6mm(Max)
1mm(Max)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS62823DLCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62823DLCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62823DLCT TPS62823DLCT数据手册

TPS62823DLCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.0225 ¥ 8.5686
500+ $ 1.015 ¥ 8.5057
1250+ $ 0.9988 ¥ 8.3695
2750+ $ 0.9575 ¥ 8.0239
库存: 500
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2142.15
