TPS54317RHFT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 350KHz,550KHz Adjustable 1 3.3V 891mV 6V 3V QFN 贴片安装 5mm*4mm*900μm
供应商型号: TPS54317RHFT
供应商: 云汉优选
标准整包数: 10
TEXAS INSTRUMENTS DC-DC稳压器 TPS54317RHFT

TPS54317RHFT概述


    产品简介


    TPS54317 是一款由德州仪器(TI)设计和生产的高效同步降压开关稳压器。该芯片集成了一对低内阻MOSFET开关(最大为60毫欧),可实现高达3安培的连续输出电流,适用于电压范围为3V到6V的应用场合。TPS54317 被广泛应用于低电压高密度系统,如电源分布于5V或3.3V的系统,以及需要点负载调节的高性能数字信号处理器(DSP)、现场可编程门阵列(FPGA)、专用集成电路(ASIC)和微处理器等应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3 6 | V |
    | 开关频率范围 | 280 | 500 | 1600 | kHz |
    | 输出电压精度 | 1 % |
    | 效率 | 85 95 | % |
    | 最大输出电流 3 A |
    | 静态电流 | 8.4 12.8 | mA |
    | 输出电压范围 | 0.9 V |
    | 最大功耗 | W |
    | 工作温度范围 | -40 125 | °C |

    产品特点和优势


    TPS54317 的显著优势在于其高效能、紧凑的4mm x 5mm QFN封装以及广泛的频率调整范围(280 kHz到1600 kHz)。此外,内部集成了所有必要的有源组件,减少了外部元件的数量,从而节省了电路板面积并降低了整体成本。该产品还具备快响应速度、过载保护和热关断等功能,确保了系统的稳定性和可靠性。

    应用案例和使用建议


    TPS54317 主要用于需要高效能转换的低电压应用,例如数据中心的服务器电源模块。在具体的设计应用中,应根据电路的具体需求选择合适的电阻值以设定正确的开关频率。同时,建议采用尽可能靠近IC的低ESR陶瓷电容进行输入旁路,以减小噪声干扰和提升效率。

    兼容性和支持


    TPS54317 支持多种外部组件选择,以适应不同的应用需求。TI提供了详尽的文档和支持资源,包括评估模块和SWIFT设计工具,帮助用户快速实现高性能电源设计。此外,通过TI的官方网站,可以轻松获得该产品的详细资料和最新的技术支持信息。

    常见问题与解决方案


    1. 问题:如何设置TPS54317的启动时间?
    - 解答:通过SS/ENA引脚上的外部电容器来设置启动时间。参考应用手册中的公式计算所需的电容值。
    2. 问题:TPS54317的最大输出电流是多少?
    - 解答:TPS54317的最大输出电流可达3A,但应根据实际应用中的散热情况适当降低输出电流,以避免过热损坏。
    3. 问题:如何连接VBIAS引脚?
    - 解答:应在VBIAS引脚与AGND之间连接一个0.1μF到1.0μF的低ESR陶瓷电容,以提供稳定的内部供电。

    总结和推荐


    综上所述,TPS54317是一款高度集成、高效能且易于使用的降压开关稳压器。它凭借其出色的效率、紧凑的设计和丰富的功能,在各种应用中表现出色。对于那些寻求高性能、高可靠性的电源解决方案的工程师来说,TPS54317是一个极佳的选择。鉴于其众多的优点,我们强烈推荐使用TPS54317来满足您的电源需求。

TPS54317RHFT参数

参数
拓扑 Buck
同步整流器 Yes
开关频率 350KHz,550KHz
输出数量 1
最小输入电压 3V
最大输出电压 3.3V
最大输入电压 6V
输出类型 Adjustable
最小输出电压 891mV
功能 Step-Down

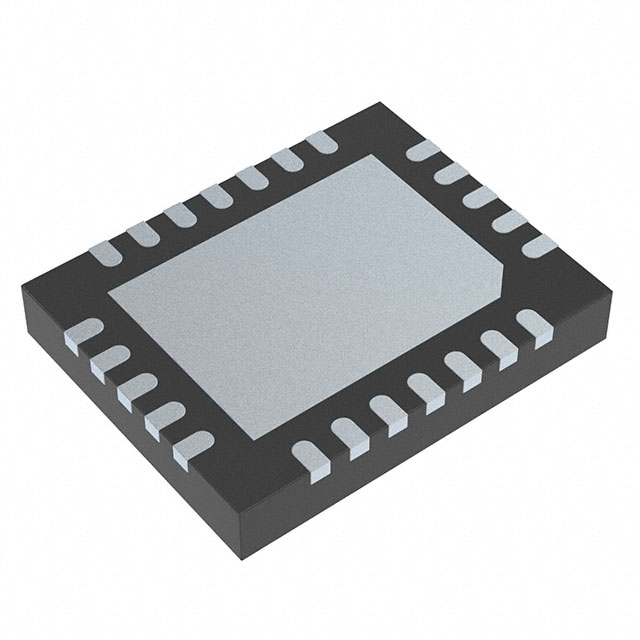

长*宽*高 5mm*4mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPS54317RHFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS54317RHFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS54317RHFT TPS54317RHFT数据手册

TPS54317RHFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
