DRV8301DCA

产品分类: 电机驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 直流无刷电机控制芯片, 3 相输出, HTSSOP封装
供应商型号: DRV8301DCA
供应商: 国内现货
标准整包数: 1

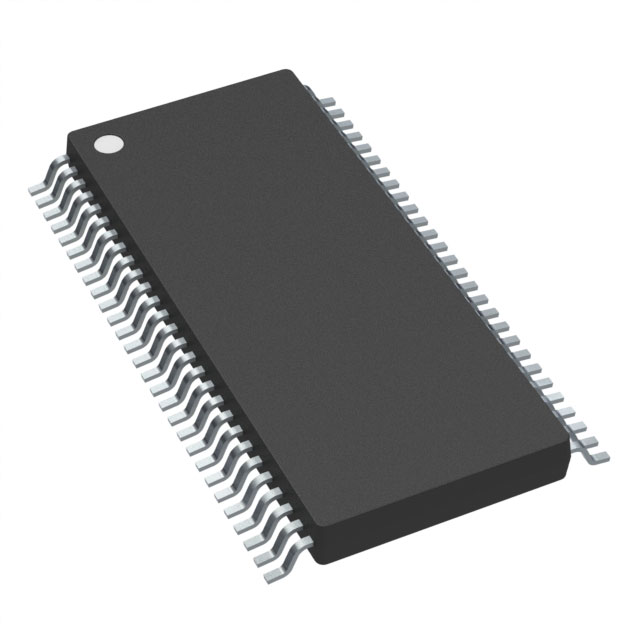

TEXAS INSTRUMENTS 电机驱动器 DRV8301DCA

DRV8301DCA概述

    PWM DRV8301 三相门驱动器技术手册

    产品简介


    DRV8301 是一款专为三相电机驱动应用设计的门驱动器集成电路(IC),由德州仪器(Texas Instruments)生产。它支持广泛的电源电压范围(6V至60V),具备强大的门驱动电流能力(1.7A 源电流和 2.3A 峰值灌电流),适用于高功率和高性能的电机控制场合。DRV8301 具备多种保护机制,如过电流保护、欠压锁定、过温警告等,确保系统的可靠运行。主要应用于三相无刷直流(BLDC)电机和永磁同步电机(PMSM)、持续气道正压通气装置(CPAP)、电动自行车(E-bike)、电动工具、机器人及遥控玩具、工业自动化等领域。

    技术参数


    - 输入电源电压范围:6V 至 60V
    - 门驱动电流能力:1.7A 源电流,2.3A 灌电流
    - 支持的PWM输入模式:6相或3相PWM输入
    - 电气特性:
    - 最大输入电流:±1mA
    - 最大输出电容:20pF
    - 工作温度范围:-40°C 至 125°C
    - 支持电气特性:
    - 接口支持:3.3V 和 5V 接口
    - SPI 支持:详细故障报告和灵活的参数设置,例如增益选项和斜率控制

    产品特点和优势


    - 宽电压范围:DRV8301 能够支持6V至60V的电源电压范围,这使其非常适合于各种不同电源需求的应用场合。
    - 高驱动电流:提供高达1.7A的源电流和2.3A的峰值灌电流,足以驱动高电流负载的电机。
    - 集成电流检测:通过集成的双通道电流检测放大器实现精确的电流测量,并支持双向电流感应。
    - 集成的降压转换器:内置1.5A降压转换器,用于支持微控制器或系统额外的电源需求。
    - 保护功能全面:集成多种保护机制,如可编程死时间控制、过电流保护、欠压锁定、过温警告等。

    应用案例和使用建议


    DRV8301 在多个领域得到广泛应用,如电动自行车(E-bike)中需要稳定的电机驱动,以及工业自动化中要求高效可靠的电机控制。对于CPAP装置,由于其电机驱动需求较大,DRV8301可以提供稳定可靠的驱动。使用DRV8301时,建议将外部电阻连接到死时间控制引脚以确保良好的电机控制效果,同时注意合理布线和电源管理以提高系统的稳定性和可靠性。

    兼容性和支持


    DRV8301 支持3.3V和5V逻辑接口,可以与各种微控制器轻松对接。它还支持SPI接口,允许用户通过SPI进行详细的故障报告和参数配置。德州仪器提供了广泛的技术支持和社区资源,包括样本获取、购买渠道、技术文档、开发工具和软件等,有助于用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题:电源电压超出最大限制。
    - 解决方案:确保电源电压在6V至60V范围内,并检查电路连接是否正确。
    - 问题:电机控制不准确。
    - 解决方案:检查电流传感器连接是否正确,并调整相应的增益和偏置设置。
    - 问题:电机驱动不稳定。
    - 解决方案:确认所有连接点是否稳固,并且参考电压设定正确。

    总结和推荐


    综上所述,DRV8301 以其宽广的工作电压范围、强大的门驱动能力和丰富的保护机制,在电机驱动领域表现出色。对于需要稳定和高效的电机驱动应用来说,DRV8301是一个值得推荐的产品。其易于集成的特点和德州仪器提供的广泛技术支持使得该产品成为设计师的理想选择。

DRV8301DCA参数

参数
最大工作供电电压 60V
电机类型 - AC,DC 无刷直流电机(BLDC)
电压 - 负载 -
功率 -
额定电流 -
拓扑 前置驱动器 - 半桥(3)
电机类型 无刷直流电机
最小工作供电电压 6V
接口类型 SPI
功能 Controller - Commutation,Direction Management
工艺 Power MOSFET
14.1mm(Max)
6.2mm(Max)
1.2mm(Max)
通用封装 HTSSOP-56
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装

DRV8301DCA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DRV8301DCA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电机驱动器 TEXAS INSTRUMENTS DRV8301DCA DRV8301DCA数据手册

DRV8301DCA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.679
100+ ¥ 18.6676
250+ ¥ 15.4584
库存: 70
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.67
