TPS61235PRWLR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost Yes 1MHz Fixed 1 5.1V 5.1V 4.5V 2.3V VQFN-9 贴片安装,黏合安装
供应商型号: TPS61235PRWLR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS61235PRWLR

TPS61235PRWLR概述


    产品简介


    TPS61235P和TPS61236P是德州仪器(Texas Instruments)推出的高效同步升压转换器,具有恒定电流输出特性。这些产品主要用于单电池锂离子(Li-Ion)和锂聚合物(Li-Polymer)电池供电的产品,如电源银行、电池备份单元、USB充电端口、USB Type-C接口、电池供电的USB集线器和各种平板电脑等便携式设备。

    技术参数


    主要技术规格
    - 输入电压范围:2.3 V 至 VOUT - 0.6 V
    - 输出电压:固定为5.1 V(TPS61235P),可调至2.9 V 至 5.5 V(TPS61236P)
    - 工作频率:1 MHz
    - 高侧 MOSFET 导通电阻:14 mΩ
    - 低侧 MOSFET 导通电阻:14 mΩ
    - 最大输出电流:3.5 A(对于3.3 V至5 V的转换)
    - 启动电流限制:最大9.5 A
    - 工作温度范围:-40°C 至 150°C

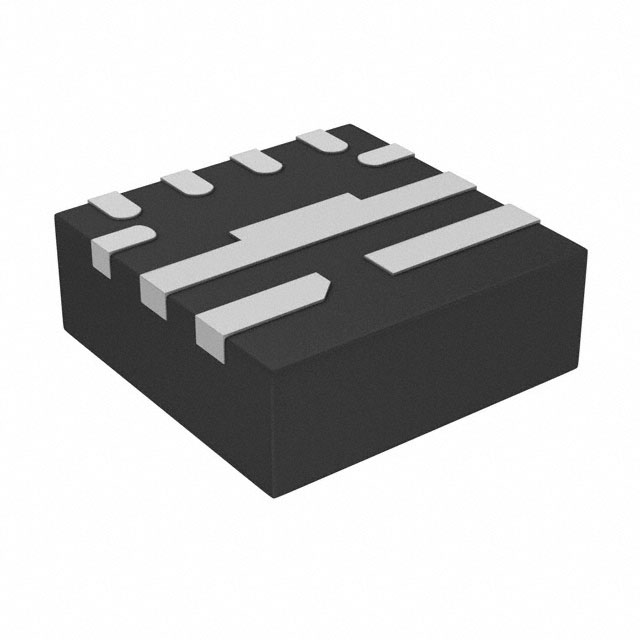

    - 封装:2.5 mm x 2.5 mm VQFN (9)
    电气特性
    - 静态电流:启动时最低电阻为14 mΩ
    - 开关频率:750 kHz 至 1250 kHz
    - 电压反馈精度:±15%
    - 输出过电压保护阈值:5.60 V 至 5.93 V
    - 温度保护阈值:140°C(上升)和15°C(滞后)

    产品特点和优势


    TPS6123x系列的最大亮点在于高达97%的高效率,内部集成了14 mΩ/14 mΩ的功率开关,可以提供高达3.5 A的输出电流。这种高效的功率转换特性使得该系列适用于多种需要高效率、高电流输出的应用场景,如便携式设备和USB充电站。此外,通过编程外部电阻,用户可以轻松设定恒定输出电流,以适应不同的负载需求。轻负载条件下的静态电流仅10 μA,使得这些产品非常适合“始终在线”(Always-On)的应用。

    应用案例和使用建议


    典型应用
    - 电源银行:TPS6123x系列可以为便携式设备提供稳定的电力供应,尤其是在输入电压变化较大的情况下。
    - USB充电端口:该系列产品的高效率使其非常适合用于USB充电端口,确保设备能够快速充电。
    - USB Type-C接口:在USB Type-C标准日益普及的今天,TPS6123x的灵活性和高效率使之成为理想的选择。
    使用建议
    - 在设计电路时,应合理选择电感值(L)和电容值(C1, C2),以确保最佳的转换效率和稳定性。
    - 考虑到高效率和低静态电流的特点,在设计电源管理部分时应充分利用这些特性,减少外部组件的数量和成本。
    - 确保散热良好,特别是在高负载条件下,以避免因过热而导致性能下降或损坏。

    兼容性和支持


    TPS6123x系列与大多数现代电子设备和控制器兼容,支持广泛的电源管理和控制方案。德州仪器提供了详尽的技术文档和软件工具,用户可以通过其官方网站获取详细的参考材料和技术支持。此外,德州仪器还提供了一系列在线社区资源,帮助用户解决实际应用中遇到的问题。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查外部反馈电阻(RFB)和输入电压(VIN)。确保它们符合指定的范围和规格。
    2. 问题:设备在某些负载下无法正常工作
    - 解决方案:检查输出电流限制(ILIM)设置,并根据需要调整电阻值(RCC)。
    3. 问题:静态电流过大
    - 解决方案:确保所有连接正确,特别是EN和INACT引脚不应浮空。

    总结和推荐


    TPS6123x系列以其高效率、高电流输出能力和简单的系统设计,在众多便携式电子设备和USB充电端口中表现优异。其集成的恒定电流输出和精确的电压调节功能,使它成为市场上的热门选择。德州仪器提供的详尽文档和强大的技术支持也进一步增强了这款产品的市场竞争力。因此,强烈推荐在设计高效率电源管理方案时使用TPS6123x系列。

TPS61235PRWLR参数

参数
开关频率 1MHz
最小输出电压 5.1V
最大输出电压 5.1V
输出数量 1
拓扑 Boost
同步整流器 Yes
功能 Step-Up
最小输入电压 2.3V
输出类型 Fixed
最大输入电压 4.5V
2.6mm(Max)
2.6mm(Max)
950μm(Max)
通用封装 VQFN-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS61235PRWLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS61235PRWLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS61235PRWLR TPS61235PRWLR数据手册

TPS61235PRWLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
