BQ25100YFPT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 250mA(Max) 4.16V 3.5V 4.2V 6.45V 电池充电控制器 IC 短路,超温,过压 锂离子电池 DSBGA-6 贴片安装,黏合安装
供应商型号: BQ25100YFPT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 电池管理芯片 BQ25100YFPT

BQ25100YFPT概述


    产品简介


    产品类型: 单电池锂离子充电器
    主要功能: 高集成度的线性充电器,支持1%精度的充电电压和10%精度的充电电流,具有输入过压保护。
    应用领域: 健身配件、智能手表、蓝牙耳机、低功耗手持设备等。

    技术参数


    - 输入电压范围: 3.5 V 至 28 V(限制在VIN-DPM和VOVP范围内)
    - 输出电压范围: 4.06 V 至 4.35 V
    - 最大输入电压: 6.5 V
    - 预充和终止电流阈值范围: 0.6 kΩ 至 30 kΩ
    - 快速充电电流编程电阻范围: 0.54 kΩ 至 13.5 kΩ
    - 热感测引脚阻值范围: 1.66 kΩ 至 258 kΩ
    - 绝对最大额定值:
    - 输入电压:-0.3 V 至 30 V
    - 输出电压:-0.3 V 至 7 V
    - 输入电流:IN 引脚上 300 mA
    - 输出电流:连续 300 mA
    - 输出沉电流:CHG 15 mA
    - 结温:-40 °C 至 150 °C

    产品特点和优势


    独特功能和优势:
    - 高精度控制: 1%的充电电压精度和10%的充电电流精度。
    - 宽输入电压范围: 支持低至3.5 V的未调节电源适配器。
    - 超低电池泄漏电流: 最大75 nA,确保长时间存放时电池电量损失最小化。
    - 灵活的配置: 可通过外部电阻编程设定充电电流和终止电流阈值。
    - 高可靠性保护机制: 包括30 V输入过压保护、热关机保护及短路保护。
    - 支持低温和高温条件: 温度范围从-40 °C 到 150 °C。

    应用案例和使用建议


    应用案例: 适用于健身追踪器、智能手表等可穿戴设备。这类设备需要高效且安全的充电方式来延长续航时间并确保电池健康。
    使用建议:
    1. 环境温度管理: 在极端温度环境下使用时,注意电池热感测和保护机制的设置,确保电池在安全的工作温度范围内。
    2. 外部电路设计: 设计外围电路时,合理选择外部电阻以准确设置所需的充电电流和终止电流阈值。
    3. 散热处理: 确保在高负载条件下良好的散热,避免因温度过高导致充电中断或损坏。

    兼容性和支持


    兼容性: 该产品与标准USB端口和适配器兼容。
    支持和服务: 获得技术支持和产品文档,包括详细的用户指南和技术白皮书。TI还提供在线论坛和社区支持。

    常见问题与解决方案


    1. 问题: 充电过程中无法达到预期的电流或电压。
    - 解决方案: 检查外部电阻值是否正确设置,并确认输入电压是否在规定范围内。

    2. 问题: 电池在充电后迅速放电。
    - 解决方案: 确认是否存在电池泄漏,检查终端电阻设置是否合适。

    总结和推荐


    综上所述,bq2510x系列充电器以其高精度控制、宽输入电压范围和高可靠性保护机制,使其成为各类便携式电子设备的理想选择。尤其是对于智能穿戴设备而言,它的紧凑尺寸和强大的保护功能为其提供了卓越的安全性和使用寿命。因此,我们强烈推荐使用该产品。

BQ25100YFPT参数

参数
功能 -
接口类型 电池充电控制器 IC
故障保护 短路,超温,过压
最大工作供电电压 6.45V
最小输出电压 4.16V
电池类型 锂离子电池
最小工作供电电压 3.5V
输出电流 250mA(Max)
最大输出电压 4.2V
1.61mm(Max)
910μm(Max)
310μm(Max)

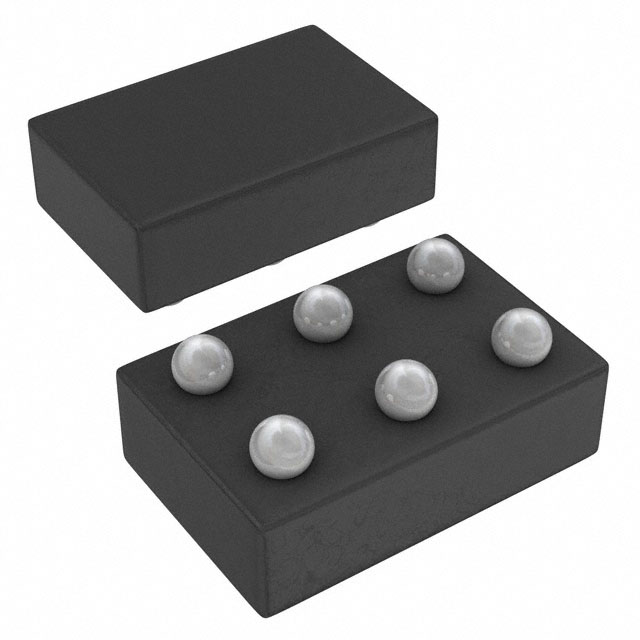

通用封装 DSBGA-6
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

BQ25100YFPT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25100YFPT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25100YFPT BQ25100YFPT数据手册

BQ25100YFPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
