BQ25600DYFFR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 3A 3.856V 3.9V 4.624V 13.5V I²C 超温,过压,过流 锂离子电池 DSBGA-30 贴片安装,黏合安装
供应商型号: BQ25600DYFFR
供应商: 国内现货
标准整包数: 1000

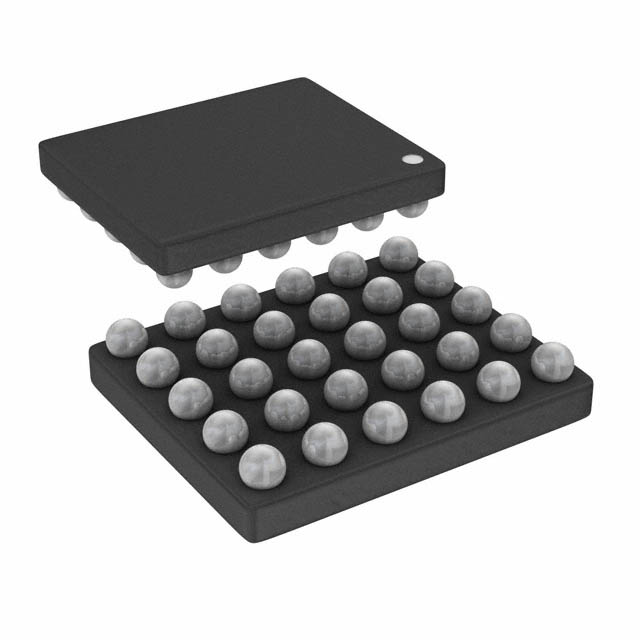

TEXAS INSTRUMENTS 电池管理芯片 BQ25600DYFFR

BQ25600DYFFR概述

    文章:bq25600 和 bq25600D 技术手册解析

    1. 产品简介


    bq25600 和 bq25600D 是由德州仪器(Texas Instruments)设计的高度集成的单节锂离子/聚合物电池充电管理及系统电源路径管理器件。这两款器件专为智能设备、便携式互联网设备和其他移动设备而设计,具备高效的开关模式电池充电管理和电源路径管理功能。它们支持高达3.0A的充电电流,广泛应用于智能手机、平板电脑等消费电子产品中。

    2. 技术参数


    - 输入电压范围:3.9V 至 13.5V(绝对最大输入电压可达22V)
    - 充电电流:可编程,范围为100mA至3.2A,精度100mA
    - 充电效率:在5V输入时,充电效率最高可达92%
    - 工作温度范围:支持的环境温度范围未明确说明,但应符合标准集成电路的工作温度范围
    - 封装形式:30球2.0mm×2.4mm WCSP

    3. 产品特点和优势


    - 高效能:高效率充电(92%),适用于USB电压输入,支持可选的低功耗脉冲频率调制(PFM)模式
    - 多用途支持:支持USB On-The-Go(OTG),可通过升压转换器提供高达1.2A的输出电流
    - 智能化管理:内置电池负温度系数热敏电阻监测,过温、过压和过流保护功能
    - 灵活的配置:I²C接口实现充电和系统设置的灵活性
    - 高度集成:集成了所有MOSFET、电流检测和环路补偿,简化系统设计

    4. 应用案例和使用建议


    bq25600 和 bq25600D 常见的应用场景包括智能电话、平板电脑及其他便携式互联网设备。在实际应用中,可以通过调整输入电流限制来适应不同的供电需求。例如,在USB 2.0、USB 3.0标准下,可以将输入电流限制设定为默认值,而在高电压适配器下则可设置更高的电流限制。
    建议在应用过程中注意散热设计,避免因温度过高导致充电中断。此外,确保外围电路的布局合理,以保证信号传输的稳定性。

    5. 兼容性和支持


    bq25600 和 bq25600D 可兼容标准USB主机端口、USB充电端口以及USB合规的高电压适配器。德州仪器提供了一系列工具和支持资源,包括WEBENCH®电源设计师软件,可以帮助用户快速创建定制化的设计方案。厂商还提供了详细的文档和技术支持服务,帮助用户解决问题和进行故障排除。

    6. 常见问题与解决方案


    - Q: 充电过程中系统出现重启现象
    - A: 检查系统负载是否过大,如超过设定阈值,则应增加外部电路以降低负载。

    - Q: 系统无法正常充电
    - A: 确认充电源和电池连接是否正确,检查输入电流和电压设置是否符合要求。

    - Q: 充电时间异常延长
    - A: 查看是否存在外部因素干扰(如温度过高),并确保外围电路布局合理,以提高充电效率。

    7. 总结和推荐


    bq25600 和 bq25600D 提供了卓越的电池充电管理和电源路径管理功能,适合于多种智能设备和便携式互联网设备的应用。其高效能、多用途支持、灵活配置和良好的集成度使其在市场上具有很强的竞争优势。对于需要高性能充电管理解决方案的用户,强烈推荐使用此系列产品。

BQ25600DYFFR参数

参数
最小输出电压 3.856V
最小工作供电电压 3.9V
故障保护 超温,过压,过流
输出电流 3A
电池类型 锂离子电池
接口类型 I²C
最大输出电压 4.624V
最大工作供电电压 13.5V
功能 -
2.39mm(Max)
1.99mm(Max)
330μm(Max)
通用封装 DSBGA-30
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ25600DYFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25600DYFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25600DYFFR BQ25600DYFFR数据手册

BQ25600DYFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
