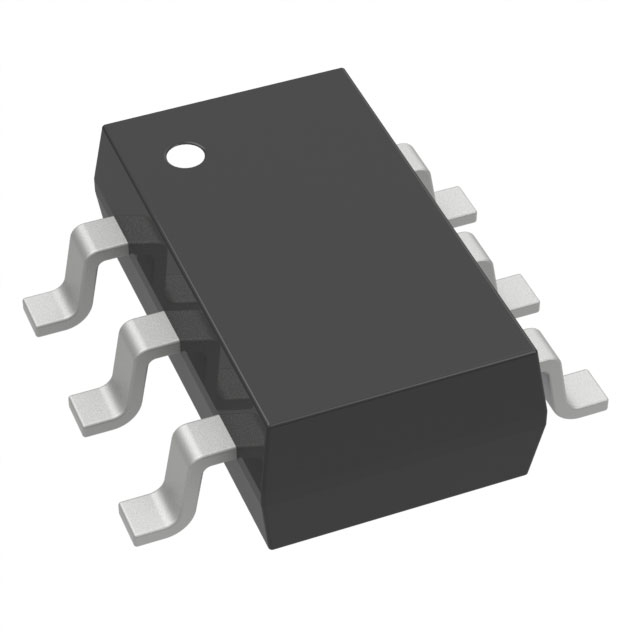

TPS54202HDDCT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 500KHz Adjustable 1 28V 596mV 28V 4.5V SOT-23-THIN 贴片安装,黏合安装
供应商型号: TPS54202HDDCT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS54202HDDCT

TPS54202HDDCT概述


    产品简介


    TPS54202H 是一款由德州仪器(Texas Instruments)生产的4.5V至28V输入电压范围的同步降压转换器,可以输出最大2A电流。这款芯片集成了两个开关场效应晶体管(MOSFET),内部包含了环路补偿电路和5毫秒软启动时间,从而减少了外部组件的数量。TPS54202H 主要用于工业应用,如分布式电源总线供电,白家电,音频设备,机顶盒(STB),数字电视(DTV)以及打印机等消费类电子产品。

    技术参数


    - 输入电压范围:4.5V 至 28V
    - 集成的高侧 MOSFET 导通电阻:148 mΩ
    - 集成的低侧 MOSFET 导通电阻:78 mΩ
    - 软启动时间:5 毫秒
    - 固定开关频率:500 kHz
    - 过电流保护:具备过流保护功能,过流条件持续时间超过当前阈值时进入休眠模式
    - 热关断:具备热关断保护机制
    - 封装类型:SOT-23 (6引脚)
    - 环境温度范围:-40°C 至 125°C

    产品特点和优势


    TPS54202H 采用高效的设计,集成的148 mΩ高侧 MOSFET 和 78 mΩ低侧 MOSFET 可实现高达2A的连续输出电流。内置的软启动电路可以减少启动时的大电流冲击。通过先进的Eco-mode™ 脉冲跳过模式,该芯片能够在轻负载条件下最大化效率并降低功耗。此外,它还具有电流限制功能,在过载情况下保护电路,并通过电流限流防止电流失控。热关断保护确保设备在高温环境下安全运行。

    应用案例和使用建议


    TPS54202H 的典型应用包括12V和24V的分布式电源总线供电系统,适用于工业和消费类电子产品,如白家电、音频设备、机顶盒和打印机等。在实际使用中,设计者应注意选择合适的输入电容(Cin)和输出电容(Co),以确保稳定的电源输出。同时,合理设置反馈电阻(Rfb1和Rfb2)以达到所需的输出电压。

    兼容性和支持


    TPS54202H 采用了 SOT-23 封装,便于在印刷电路板(PCB)上实现小体积设计。德州仪器为该产品提供了全面的技术支持,包括文档更新通知、技术支持资源以及静电放电警告等。用户可以通过官方网站获取最新的技术文档和支持服务。

    常见问题与解决方案


    1. 问:如何正确设置反馈电阻以获得期望的输出电压?
    - 解答:设置反馈电阻 Rfb1 和 Rfb2,使其满足公式 Vout = 0.596V (1 + Rfb1/Rfb2)。通常建议将 Rfb1 设定为固定值,通过调整 Rfb2 来调节输出电压。
    2. 问:在何种条件下芯片会进入热关断状态?
    - 解答:当芯片的结温(junction temperature)超过155°C时,会触发热关断保护。如果过温状态持续,芯片将停止工作直至温度降至低于145°C(由于热滞后10°C)。

    总结和推荐


    总体而言,TPS54202H是一款非常适合工业和消费类应用的高效同步降压转换器。它的集成设计简化了外围电路,提升了整体可靠性。通过本文所述的技术参数和应用建议,设计者能够更好地利用这款芯片的优势,提高产品的可靠性和性能。因此,TPS54202H 值得推荐使用。

TPS54202HDDCT参数

参数
最大输出电压 28V
功能 Step-Down
拓扑 Buck
输出类型 Adjustable
开关频率 500KHz
最小输出电压 596mV
最小输入电压 4.5V
最大输入电压 28V
输出数量 1
同步整流器 Yes
3.05mm(Max)
1.75mm(Max)
1.1mm(Max)
通用封装 SOT-23-THIN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
