LP3874EMPX-3.3/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 73dB~57dB(120Hz) 9mA 正极 Fixed 800mA 1 3.3V 2.5V 3.3V 7V 350mV@ 800mA 0.04%(Typ) 0.02% SOT-223-5 贴片安装,黏合安装 6.5mm*3.56mm*1.6mm
供应商型号: LP3874EMPX-3.3/NOPB
供应商: 国内现货
标准整包数: 1000

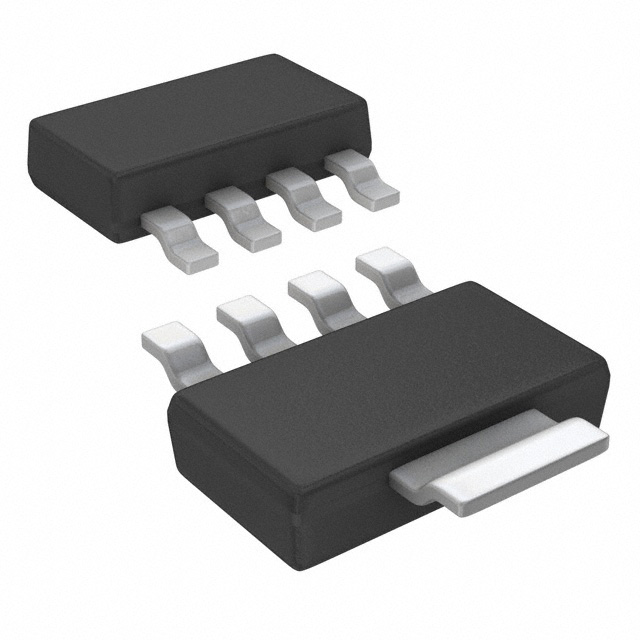

TEXAS INSTRUMENTS LDO稳压器 LP3874EMPX-3.3/NOPB

LP3874EMPX-3.3/NOPB概述


    产品简介


    LP3871 和 LP3874 系列线性稳压器 是一款适用于微处理器和其他低电压供电需求应用的快速超低压降(Ultra-Low-Dropout, ULDO)线性稳压器。这些器件可以在 2.5V 至 7V 的输入电压范围内工作,具有多种预设输出电压选项。产品广泛应用于微处理器电源、数字信号处理器电源、高速逻辑接口终端(如GTL、GTL+、BTL、SSTL)、SCSI 终端、电池充电器以及其他便携式电池供电设备。

    技术参数


    - 输入电压范围:2.5V 到 7V
    - 输出电压精度:±1.5%
    - 输出电流能力:最高 0.8A DC
    - 负载调整率:0.04%
    - 空载电流:典型值为 10nA
    - 热关断和过流保护:具备过温度和过电流保护功能
    - 额定工作温度范围:−40°C 至 +125°C
    - 接地引脚电流:通常为 6mA
    - 空载时关断模式电流:通常为 10nA
    - 过压保护:最大输出电压:6V

    产品特点和优势


    LP3871 和 LP3874 线性稳压器 具备超低的静态电流和超低的压差电压,适合于对功耗要求高的应用。特别是其快速的瞬态响应能力和优秀的负载/线性调节性能,使其特别适用于电池供电的便携设备。此外,通过 SENSE 引脚可以实现远程负载的高精度调节,大大提高了系统的稳定性和可靠性。

    应用案例和使用建议


    这些器件常见应用包括微处理器电源管理、高速逻辑接口终端(如GTL、GTL+、BTL、SSTL)以及电池充电器等。例如,在便携式医疗设备中,LP3871 和 LP3874 可以确保稳定的电源供给,提升设备的工作效率和安全性。在实际应用中,推荐使用适当的外部电容来提高输出的稳定性和减少噪声。此外,当 SENSE 引脚被使用时,应注意正确连接以确保最佳的远程负载调节效果。

    兼容性和支持


    LP3871 和 LP3874 具有良好的通用性和兼容性,可与其他常见的微处理器和逻辑电路接口配合使用。德州仪器(TI)提供详尽的技术文档和支持,包括应用指南、设计工具和社区论坛,以便用户更好地理解和利用这些器件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输出电容值是否符合规范,并确保输出电容的ESR值在推荐范围内 |
    | 设备过热 | 确保散热措施良好,避免长时间过载运行 |
    | 无法进入关断模式 | 检查SD引脚的接法是否正确,确认其连接到一个有效的低电平信号 |

    总结和推荐


    LP3871 和 LP3874 线性稳压器 是高效且稳定的电源解决方案,特别适用于需要精确输出电压和低静态电流的应用场景。其优良的性能和可靠的设计使其成为市场上同类产品的佼佼者。鉴于其广泛的适用性和强大的支持体系,强烈推荐在需要超低压差和低静态电流的便携式和电池供电设备中使用这些器件。

LP3874EMPX-3.3/NOPB参数

参数
输出电流 800mA
最大压差@电流 350mV@ 800mA
最小输入电压 2.5V
输出类型 Fixed
极性 正极
最大输出电压 3.3V
Iq-静态电流 9mA
最小输出电压 3.3V
线路调节 0.02%
负载调节 0.04%(Typ)
稳压器数量 1
纹波抑制-PSRR 73dB~57dB(120Hz)
最大输入电压 7V
长*宽*高 6.5mm*3.56mm*1.6mm
通用封装 SOT-223-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LP3874EMPX-3.3/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3874EMPX-3.3/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3874EMPX-3.3/NOPB LP3874EMPX-3.3/NOPB数据手册
