BQ24079TRGTR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5A(Max) 4.35V 4.1V 6.4V USB 反向电流,短路,超温,过压 锂离子电池 QFN 贴片安装,黏合安装
供应商型号: BQ24079TRGTR
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 电池管理芯片 BQ24079TRGTR

BQ24079TRGTR概述

    电子元器件产品技术手册:bq2407xT USB充电器和电源路径管理IC

    产品简介


    产品名称: bq24072T, bq24075T, bq24079T
    产品类型: 集成式锂离子电池充电器和电源路径管理IC,专为紧凑型便携式设备设计。
    主要功能:
    - 充分符合USB IF标准
    - 动态电源路径管理(DPPM)
    - 输入电流限制可编程,最大支持1.5A
    - 系统输出跟踪电池电压
    - 热保护,反向电流保护,短路保护
    应用领域:
    - 智能手机
    - PDA
    - MP3播放器
    - 低功耗手持设备

    技术参数


    - 输入电压范围: 4.35V到26V(输入电压最高可达26V,但操作将暂停)
    - 输入电流: 最大1.6A
    - 输出电流: 最大4.5A
    - 绝对最大温度范围: -40°C到150°C
    - 工作温度范围: -65°C到150°C
    - 充电电流编程电阻: RILIM 1.07kΩ到7.5kΩ
    - 快充电流编程电阻: RISET 590Ω到3kΩ
    - 工作条件: VIN 4.35V到6.4V,IN电压范围4.35V到26V

    产品特点和优势


    1. 动态电源路径管理(DPPM): 能够同时为系统供电并独立地给电池充电,减少电池充放电次数,实现充电终止。
    2. USB友好: 兼容USB IF标准,支持多种输入模式(如USB100和USB500模式)。
    3. 灵活的热管理和保护机制: 包括热保护、反向电流保护和短路保护。

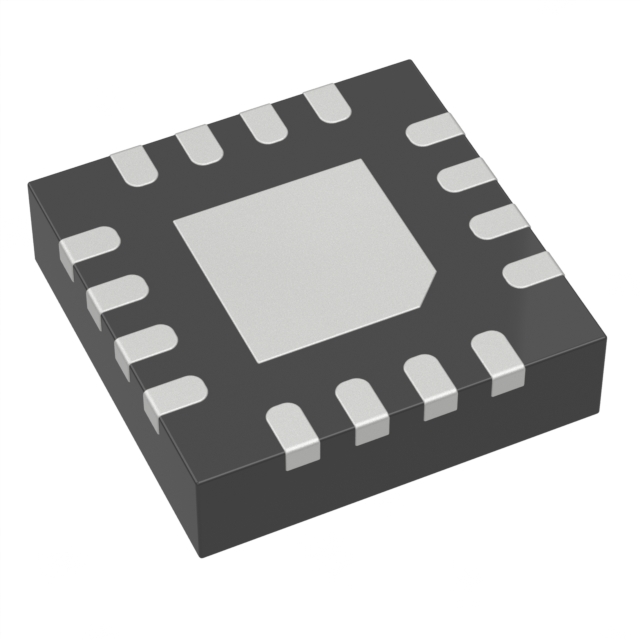

    4. 小型封装: 采用小尺寸3mm×3mm 16引脚VQFN封装,适合空间受限的应用。

    应用案例和使用建议


    典型应用案例:
    - 智能手机: 在插入充电器时,即使电池完全放电也能立即开机。
    - MP3播放器: 使用小型适配器就能满足系统的峰值电流需求,从而使用更小的适配器。
    使用建议:
    - 对于需要快速充电的设备,可以选择外部编程为高值的RILIM以达到1.5A的最大输入电流。
    - 对于便携式设备,应确保良好的散热设计,避免长时间高负载工作导致温度过高。

    兼容性和支持


    兼容性:
    - 支持USB端口和非调节适配器,具有良好的通用性和兼容性。
    - 支持多个充电模式(USB100/500模式),能够灵活应对不同需求。
    支持:
    - 提供详细的电气特性和电气特性图表,帮助用户更好地理解和使用该芯片。
    - 厂商提供技术文档和软件工具支持,方便用户进行开发和测试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电池充电时系统无法正常运行 | 检查SYSOFF是否被正确配置 |
    | 充电指示灯不亮 | 检查PGOOD和CHG的连接是否正确 |
    | 输入电流过低 | 检查外部编程电阻(如ILIM)是否设置正确 |

    总结和推荐


    综合评估:
    - 主要优点:
    - 灵活性高: 支持多种充电模式和外部编程电阻配置。
    - 高效节能: 通过动态电源路径管理(DPPM)优化电池和系统的电源使用。
    - 保护全面: 提供多项保护机制,确保系统安全稳定运行。
    推荐使用:
    - 强烈推荐: 适用于各种便携式设备的设计师和制造商,特别是在需要高效率、小体积和强保护特性的应用中。
    这款IC在保证高性能的同时,还具备广泛的适用性和强大的兼容性,是便携式设备电源管理的理想选择。

BQ24079TRGTR参数

参数
故障保护 反向电流,短路,超温,过压
接口类型 USB
电池类型 锂离子电池
最小输出电压 -
功能 -
最小工作供电电压 4.35V
输出电流 1.5A(Max)
最大工作供电电压 6.4V
最大输出电压 4.1V
3.15mm(Max)
3.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

BQ24079TRGTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ24079TRGTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ24079TRGTR BQ24079TRGTR数据手册

BQ24079TRGTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
