首页  >  产品百科  >  BQ25713BRSNR

BQ25713BRSNR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 8.128A(Max) 1.024V 3.5V 19.2V 3.5 to 24V I²C Battery Monitor 超温,过压,过流 多元化学 QFN-32 贴片安装,黏合安装
供应商型号: BQ25713BRSNR
供应商: 国内现货
标准整包数: 1000

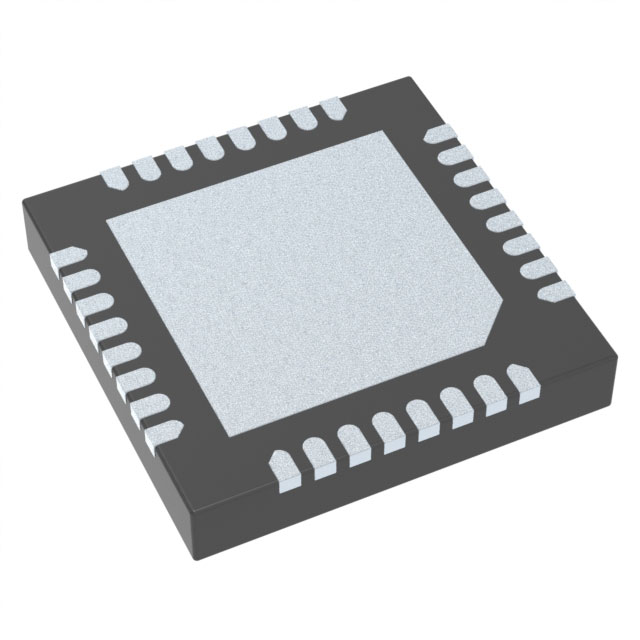

TEXAS INSTRUMENTS 电池管理芯片 BQ25713BRSNR

BQ25713BRSNR概述

    BQ25713/BQ25713B I²C Narrow VDC Buck-Boost Battery Charge Controller

    产品简介


    BQ25713 和 BQ25713B 是同步窄电压范围(Narrow-VDC, NVDC)升降压电池充电控制器,专为小型、紧凑型设备设计,用于实现高效的电池充电管理。这两款器件主要应用于无人机、蓝牙音箱、IP 摄像头、可拆卸笔记本电脑、平板电脑及移动电源等领域。它们也适用于工业和医疗设备以及需要内置充电功能的便携式设备。

    技术参数


    - 输入电压范围: 3.5V 至 24V
    - 电池数量: 支持1至4节电池充电
    - 系统功率监测: 监测输入电流、电池电流及系统功率
    - 处理器热关断监测: PROCHOT 功能兼容 IMVP8/IMVP9 规范
    - 过载保护: 热关断、输入过压、系统过压及过流保护
    - 封装: 32引脚 4mm x 4mm WQFN
    - 集成ADC: 用于电压、电流及功率的监控
    - 充电精度: ±0.5% 的充电电压调节精度,±2% 的输入/充电电流调节精度,±2% 的输入/充电电流监测精度,±4% 的功率监测精度
    - 开关频率: 可编程 800kHz 或 1.2MHz

    产品特点和优势


    - 广泛的输入源支持: 能够从USB 2.0、USB 3.0、USB 3.1(Type-C)及USB PD等多种输入源充电。
    - 无缝操作模式切换: 支持升压、降压及升降压操作模式之间的无缝切换。
    - 灵活的系统配置: 具备I²C接口以提供灵活的系统配置。
    - 过载保护机制: 输入、系统、电池过压及过流保护,确保设备的安全运行。
    - 低静态电流: 在空闲状态时保持低功耗,延长电池寿命。

    应用案例和使用建议


    BQ25713/BQ25713B 已经被广泛应用于各种便携式电子设备中。例如,在无人机上使用它作为电池充电控制器,可以在飞行过程中保持稳定的电力供应。在实际应用中,用户可以利用 I²C 接口来调整充电参数,如设定输入电流限制、电池电压阈值等。此外,在系统峰值负载期间,可以通过启用 Vmin Active Protection(VAP)模式,预先存储部分能量到输入电容器中,以防止系统电压跌落,提高系统可靠性。

    兼容性和支持


    BQ25713/BQ25713B 与多种USB规范兼容,如USB 2.0、USB 3.0、USB 3.1(Type-C)以及USB PD。用户可以通过I²C接口对设备进行控制和监控,包括设置输入电流限制、读取系统状态等。德州仪器(Texas Instruments)提供了详细的技术文档、开发工具和软件支持,帮助用户更高效地开发和维护相关产品。

    常见问题与解决方案


    1. 问题: 设备启动时出现无法正常充电的情况。
    - 解决方案: 检查输入电压是否处于3.5V至24V之间,确认所有连接线缆正确无误。如果问题依然存在,尝试更新固件版本。

    2. 问题: 充电效率低下。
    - 解决方案: 核实输入电流限制设置,确保没有超过设备的最大额定值。检查电池状态,保证电池电量充足且无损坏。

    总结和推荐


    BQ25713/BQ25713B 提供了一种高度集成、高效率的解决方案,特别适合于需要紧凑设计的便携式电子设备。凭借其宽泛的输入电压范围、多模式操作能力和强大的安全保护机制,这款充电控制器是市场上同类产品中的佼佼者。强烈推荐给寻求高性能电池充电解决方案的设计工程师。

BQ25713BRSNR参数

参数
输出电流 8.128A(Max)
最大输出电压 19.2V
接口类型 I²C
最小输出电压 1.024V
最大工作供电电压 3.5 to 24V
功能 Battery Monitor
电池类型 多元化学
故障保护 超温,过压,过流
最小工作供电电压 3.5V
4.15mm(Max)
4.15mm(Max)
800μm(Max)
通用封装 QFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ25713BRSNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25713BRSNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25713BRSNR BQ25713BRSNR数据手册

BQ25713BRSNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 15.163
2000+ ¥ 14.7775
3000+ ¥ 14.392
库存: 239000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 15163
