首页  >  产品百科  >  UCC383TDKTTT-3

UCC383TDKTTT-3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 650μA 正极 Fixed 3A 1 3.3V 3.85V 3.3V 9V 1V@ 3A 15mV 7mV DDPAK,TO-263-3 贴片安装,黏合安装 10.18mm*8.41mm*4.44mm
供应商型号: 25E-UCC383TDKTTT-3
供应商: 国内现货
标准整包数: 1

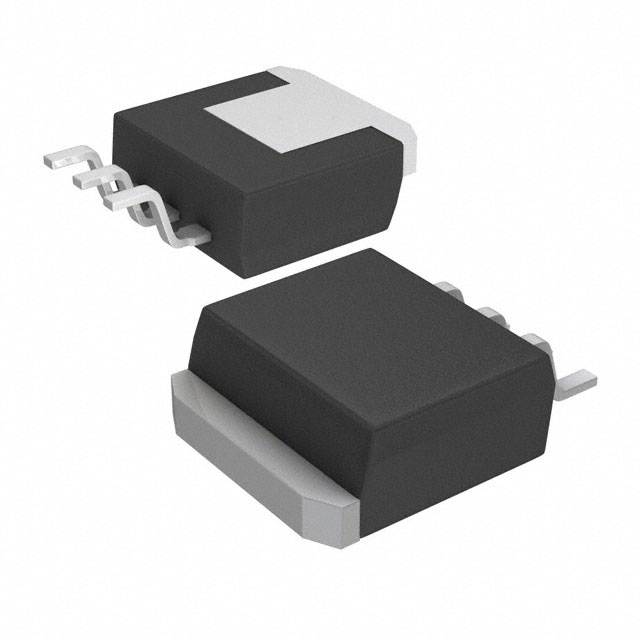

TEXAS INSTRUMENTS LDO稳压器 UCC383TDKTTT-3

UCC383TDKTTT-3概述


    产品简介


    产品名称: UC382线性稳压器
    产品类型: 低功耗线性稳压器
    主要功能: UC382系列线性稳压器提供快速响应能力和低dropout电压,适用于各种负载变化,特别是在GTL(Gigabit Transfer Level)和BTL(Bi-Level)总线中表现出色。
    应用领域: UC382系列稳压器广泛应用于需要高精度输出电压的应用场合,如数据中心、电信设备、工业控制系统、消费电子产品等。

    技术参数


    - 最大输入电压 (VB): 13V
    - 最大负载电流: 3A
    - 最小输出电压: 1.2V
    - 最大输出电压: 6.0V
    - 最大dropout电压:
    - VIN到VOUT: 450mV(在3A负载条件下)
    - VB到VOUT: 最小1.8V
    - 短路保护: 最大短路电流限值为3.3A至4.5A之间
    - 工作温度范围:
    - 存储温度:-65°C 至 150°C
    - 结温:-55°C 至 150°C
    - 电源抑制比 (PSRR):
    - VIN输入: 80dB至100dB
    - VB输入: 50dB至65dB
    - 封装选项: TO-220 (T), TO-263 (TD)

    产品特点和优势


    - 快速瞬态响应: UC382具有出色的负载变化响应能力,确保系统在快速负载变化下保持稳定。
    - 低dropout电压: 在满载情况下,dropout电压仅为450mV,有助于提高系统的能效。
    - 精密基准电压: 集成精密基准电压源,提高了输出电压的精度和稳定性。
    - 独立的Bias和VIN引脚: 独立的Bias和VIN引脚设计使得器件能够处理更大的负载变化和更复杂的供电需求。
    - 可调或固定输出电压: 可以通过外部电阻实现可调输出电压,或选择预设的固定输出电压。
    - 五引脚封装: 五引脚封装设计允许Kelvin感测输出电压,从而降低寄生电阻的影响,进一步提高精度。

    应用案例和使用建议


    应用案例:
    - GTL/BTL总线驱动: UC382被广泛应用于高速GTL和BTL总线系统中,因为其快速响应和低dropout电压有助于减少输出电容的需求。
    - 多芯片并联: 多个UC382可以并联使用以增加输出电流能力,尽管这种配置会影响瞬态响应时间。
    使用建议:
    - 增加局部去耦电容: 当UC382距离开关电源超过12英寸时,建议在靠近线性稳压器的地方添加局部去耦电容,以确保系统的稳定运行。
    - Kelvin感测: 使用Kelvin感测连接方式确保准确测量负载端电压,避免导线电阻导致的误差。
    - 负载电流考虑: 最小负载电流为10mA,设计时需要考虑最低负载条件下的系统行为。

    兼容性和支持


    兼容性:
    UC382系列稳压器可与多种开关电源兼容,适合不同类型的负载条件。其Kelvin感测功能也使其能够在具有较高感测点阻抗的系统中正常工作。
    支持:
    德州仪器(TI)提供了详尽的技术文档和客户支持,包括技术咨询、软件工具和硬件测试支持,确保用户能够充分利用该产品的所有功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查去耦电容的型号和容量,增加或更换高质量的电容。 |
    | 瞬态响应慢 | 调整负载电容以改善瞬态响应,或考虑增加Kelvin感测来提高准确性。 |
    | 短路电流过高 | 确保电路正确接线,检查短路保护电路的工作状态。 |

    总结和推荐


    综上所述,UC382线性稳压器凭借其出色的瞬态响应能力、低dropout电压和精确的基准电压,在各类高性能应用中表现出色。其独特的Kelvin感测功能和多样化的输出电压选择使其成为设计师的首选。尽管该系列产品有明确的使用限制,但在遵守规范的前提下,它们是理想的解决方案,推荐在需要高可靠性和高性能的电子系统中使用。

UCC383TDKTTT-3参数

参数
最大输出电压 3.3V
稳压器数量 1
最大输入电压 9V
最小输出电压 3.3V
最大压差@电流 1V@ 3A
最小输入电压 3.85V
Iq-静态电流 650μA
负载调节 15mV
输出电流 3A
纹波抑制-PSRR -
线路调节 7mV
输出类型 Fixed
极性 正极
长*宽*高 10.18mm*8.41mm*4.44mm
通用封装 DDPAK,TO-263-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装

UCC383TDKTTT-3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC383TDKTTT-3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UCC383TDKTTT-3 UCC383TDKTTT-3数据手册

UCC383TDKTTT-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 37.3629
5000+ ¥ 35.6905
10000+ ¥ 34.3976
库存: 2449
起订量: 268 增量: 0
交货地:
最小起订量为:10
合计: ¥ 373.62
