TPS2206IDF

产品分类:
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-TPS2206IDF
供应商: 国内现货
标准整包数: 1

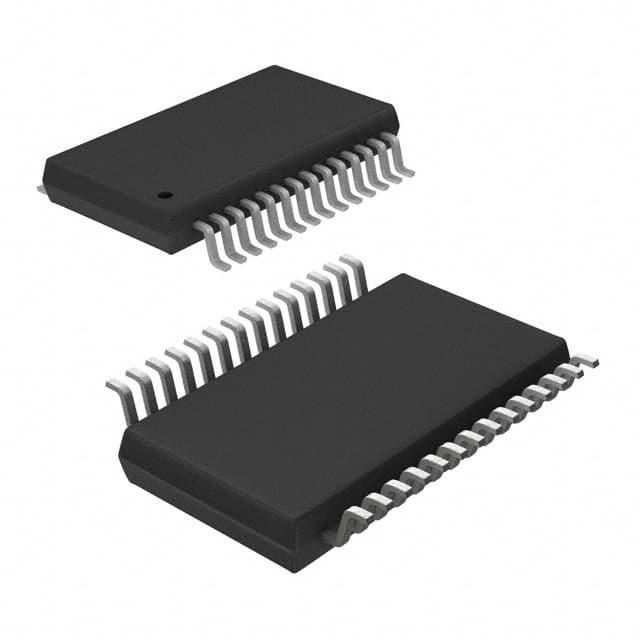

TEXAS INSTRUMENTS  TPS2206IDF

TPS2206IDF概述

    # TPS2206 PC Card Power Interface Switch Technical Overview

    1. 产品简介


    基本介绍
    TPS2206 是一种高度集成的 PC 卡电源接口开关芯片,专为双槽 PC 卡设计提供全面的电源管理解决方案。它通过 TI 的 LinBiCMOS 工艺技术整合了功率 MOSFET、逻辑控制模块、过流保护及热保护功能,集成了一个完整的外围控制器功能。
    主要功能
    - 支持 3.3V、5V 和 12V 卡电源分布。
    - 集成的 P2C 串行接口,符合 PC Card 标准。
    - 支持低电压模式(3.3V)下进行电源切换,适用于睡眠模式或低功耗系统。
    - 内置复位功能,可实现系统初始化时与主机平台同步。
    - 12V 供电默认关闭,仅在 12V 闪存编程时启用。
    应用领域
    TPS2206 广泛应用于笔记本电脑、台式机、个人数字助理(PDA)、数码相机和条形码扫描仪等终端设备中。

    2. 技术参数


    技术规格
    - 输入电压范围:
    - 5V: -0.3V 至 7V
    - 3.3V: -0.3V 至 7V
    - 12V: -0.3V 至 14V
    - 输出电流限制:
    - 每张卡的 VCC 输出:1A
    - 每张卡的 VPP 输出:150mA
    - 工作温度范围:
    - 虚拟结温(TJ):-40°C 至 125°C
    - 环境温度(TA):-40°C 至 85°C
    - 封装选项:
    - DB (30 引脚 SSOP)
    - DF (32 引脚 SSOP)
    - DAP (32 引脚 TSSOP)
    性能参数
    - 导通电阻(rDS(on)):
    - 5V VCC 开关:140mΩ
    - 3.3V VCC 开关:110mΩ
    - 开关时间:
    - 上升时间(tr):5ms
    - 下降时间(tf):20ms
    - 泄漏电流:
    - IO(xVCC) 在高阻态:1 至 10μA
    - IO(xVPP) 在高阻态:1 至 10μA
    工作环境
    TPS2206 支持宽温范围(-40°C 至 85°C),并具有短路保护和过热保护功能,确保在恶劣环境下的可靠运行。

    3. 产品特点和优势


    独特功能
    - 集成化设计:将多个功率 MOSFET 和控制逻辑集成在一个芯片上,减少了组件数量,简化了电路设计。
    - 低导通电阻:5V 开关的 rDS(on) 仅为 140mΩ,3.3V 开关的 rDS(on) 仅为 110mΩ,降低了功耗和发热。
    - 低电压支持:内置 3.3V 低电压模式,支持仅 3.3V 输入的设计需求。
    - 复位功能:可通过 RESET 输入实现系统初始化,避免错误状态。
    市场竞争力
    TPS2206 的高效性能和高集成度使其成为低功耗和高可靠性系统的理想选择,特别是在移动设备领域具有显著的竞争优势。

    4. 应用案例和使用建议


    典型应用场景
    TPS2206 常用于 PC 卡控制器的设计中,通过串行接口控制多组电源输出。典型的应用场景包括笔记本电脑中双卡槽的电源分配。
    使用建议
    - 确保所有输入引脚(如 5V、3.3V、12V)连接正确,避免过压或欠压操作。
    - 配合外部电容,优化开关速度和稳定性。
    - 使用散热设计以降低芯片工作温度,提高长期可靠性。

    5. 兼容性和支持


    兼容性
    TPS2206 与 3.3V、5V 和 12V 的 PC 卡完全兼容,适用于各种卡标准,如 PCMCIA 和 CardBus。
    支持和维护
    TI 提供详尽的技术文档和支持服务,包括参考设计、数据手册和应用程序指南,帮助客户快速部署和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电源和负载电容是否匹配。 |
    | 芯片过热 | 添加散热片或优化 PCB 布局。 |
    | 输出电流异常 | 调整外部电阻值,确保不超过最大额定值。 |

    7. 总结和推荐


    综合评估
    TPS2206 是一款高效、可靠的 PC 卡电源接口芯片,具有集成度高、功耗低、易用性强的特点。其卓越的性能使其在移动设备、嵌入式系统和消费电子产品中占据重要地位。
    推荐意见
    TPS2206 是电源管理领域的优秀选择,尤其适合需要低功耗、高可靠性的应用场景。推荐给需要高性能电源管理的工程师和设计师。

TPS2206IDF参数

参数
通用封装 SSOP-30
安装方式 贴片安装
零件状态 停产
包装方式 散装

TPS2206IDF厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS2206IDF数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS TPS2206IDF TPS2206IDF数据手册

TPS2206IDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
