TPS72018YZUT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 85dB~50dB(10Hz~1MHz) 38μA 正极 fixed 350mA 1 1.8V 1.1V 1.8V 4.5V 200mV@ 350mA - 15 uV/mA 16 uV/V DSBGA-5 贴片安装 1.57mm*1.2mm*550μm
供应商型号: TPS72018YZUT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 TPS72018YZUT

TPS72018YZUT概述


    产品简介


    TPS720 是一款由德州仪器(Texas Instruments)生产的超低输入电压、RF低dropout线性稳压器。该器件主要用于需要高精度和低噪声电源的应用场合。其主要功能是将输入电压稳定为输出电压,适用于数字相机、手机摄像头、无线局域网(WLAN)以及手持设备等。TPS720 支持轻载时无需连接到 IN 端子的 DC-DC 转换器来工作,以降低功耗。

    技术参数


    - 输入电压范围: VIN 可以在 1.1 VBIAS 或 4.5 V 范围内,取决于特定应用需求。
    - 输出电压范围: VOUT 输出电压在 0.9 V 到 3.6 V 之间。
    - 输出电流: 最大输出电流可达 350 mA。
    - 负载瞬态响应: 在 ILOAD 从 0 mA 到 350 mA 的情况下,瞬态响应为 ±15 mV。
    - 输入瞬态响应: ΔVBIAS = ±600 mV 时,瞬态响应为 ±2 mV;ΔVIN = ±400 mV 时,瞬态响应为 ±200 μV。
    - 电源抑制比(PSRR): VIN PSRR 为 80 dB(10 Hz 至 10 kHz),VBIAS PSRR 为 70 dB(10 Hz 至 10 kHz)。
    - 噪声: 48 μVRMS(10 Hz 至 100 kHz)。

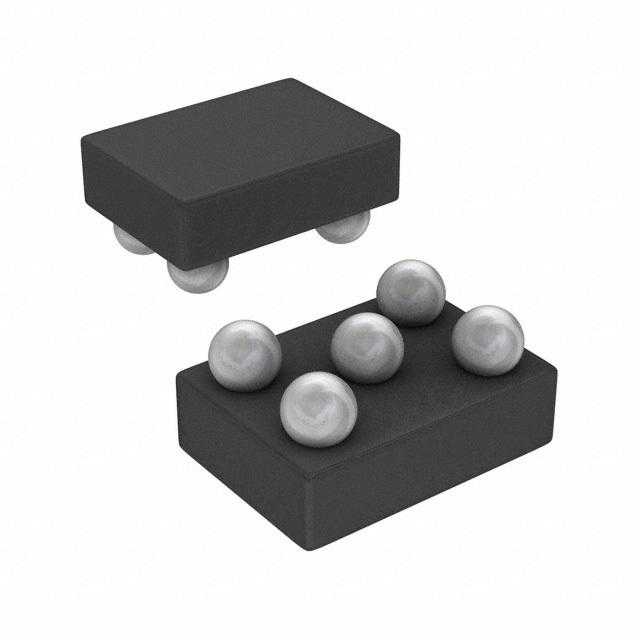

    - 封装: 可用 DSBGA-5 和 SON-6 封装。
    - 温度范围: 全温范围为 TJ = -40°C 至 125°C。

    产品特点和优势


    TPS720 的主要特点包括:
    - 高性能的 LDO,输出电流高达 350 mA。
    - 低静态电流,仅为 38 μA。
    - 出色的负载瞬态响应和线性瞬态响应。
    - 快速启动时间,仅为 140 μs。
    - 内置软启动电路,确保输出电压单调上升。
    - 集成过流和热保护功能。
    - 适用于多种功率敏感型应用。
    - 使用先进的 BICMOS 工艺,具有低dropout电压和稳定的陶瓷电容。
    这些特点使其成为高性能、低功耗应用的理想选择。

    应用案例和使用建议


    应用案例
    - 数字相机: 为相机模块提供稳定的电源。
    - 手机摄像头: 满足手持设备对电源的低功耗需求。
    - 无线局域网: 为 WLAN 设备提供可靠的电源。
    - 手持设备: 适用于各种便携式设备。
    使用建议
    - 在设计电路时,确保 VBIAS 的输入电压至少比输出电压高 1.4 V,以满足低dropout的要求。
    - 选择合适的输入和输出电容(例如 2.2 μF 的陶瓷电容)来提高系统的稳定性。
    - 考虑到热管理,特别是在高电流输出的情况下,选择合适的散热片或 PCB 布局。

    兼容性和支持


    TPS720 支持多种接口和封装,便于与其他设备集成。德州仪器提供了全面的技术文档、开发工具和软件支持,以及一个活跃的社区资源,以便用户进行深入研究和故障排除。

    常见问题与解决方案


    - Q: 如何确保输出电压的稳定性?
    A: 通过合理选择输入和输出电容,例如使用 2.2 μF 的陶瓷电容,可以有效提高系统的稳定性。

    - Q: 如何处理过流情况?
    A: TPS720 内置过流保护功能,在电流超过限制时自动断开输出,以防止损坏。

    总结和推荐


    TPS720 是一款出色的低dropout线性稳压器,非常适合于各种高要求的应用场景。其优秀的瞬态响应、低静态电流和高集成度使其在市场上具有很强的竞争力。对于需要稳定电源输出且关注功耗的应用,TPS720 是理想的选择。我们强烈推荐此产品用于对电源稳定性有较高要求的应用中。

TPS72018YZUT参数

参数
纹波抑制-PSRR 85dB~50dB(10Hz~1MHz)
极性 正极
最小输入电压 1.1V
最小输出电压 1.8V
输出电流 350mA
稳压器数量 1
Iq-静态电流 38μA
最大输出电压 1.8V
输出类型 fixed
负载调节 - 15 uV/mA
最大输入电压 4.5V
最大压差@电流 200mV@ 350mA
线路调节 16 uV/V
长*宽*高 1.57mm*1.2mm*550μm
通用封装 DSBGA-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPS72018YZUT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS72018YZUT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS72018YZUT TPS72018YZUT数据手册

TPS72018YZUT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.602
2000+ ¥ 4.485
3000+ ¥ 4.368
库存: 23000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 4602
