BQ7692003PWR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 6V 6 to 25V I²C Battery Monitor 欠压,短路,过压,过流 多元化学 TSSOP-20 贴片安装,黏合安装
供应商型号: 26M-BQ7692003PWR
供应商: 云汉优选
标准整包数: 1

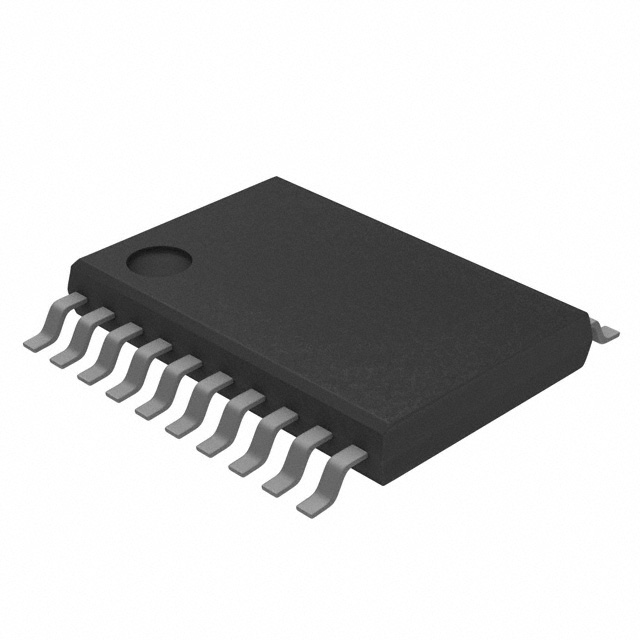

TEXAS INSTRUMENTS 电池管理芯片 BQ7692003PWR

BQ7692003PWR概述

    文章:高功率电池监控与保护IC——bq769x0系列

    产品简介


    bq769x0系列是德州仪器(TI)开发的一款先进的模拟前端(AFE)集成电路,专门用于高功率系统(如轻型电动车、电动工具和不间断电源)的电池监测和保护。此系列产品包含三种型号:bq76920、bq76930和bq76940,分别适用于3-5串、6-10串和9-15串的电池组。这些IC具备纯数字接口,能够监测电池电压、电池温度、外部热敏电阻和电池电流,并提供硬件级别的保护机制,以确保电池的安全运行。

    技术参数


    - 供电电压:最高可承受108V绝对最大额定值
    - 集成ADC:内部ADC可测量单元电压、芯片温度和外部热敏电阻
    - 电荷计:集成电荷计测量总电量
    - 电池平衡:集成电池平衡功能
    - 通信接口:支持I2C通信,具有CRC校验选项
    - 工作温度范围:-40°C至+125°C
    - 输出电压调节器:2.5V或3.3V
    - 保护特性:过电流、短路、过压、欠压和二级保护检测
    - 封装形式:
    - bq76920:20-TSSOP,6.5mm x 4.4mm x 1.2mm
    - bq76930:30-TSSOP,7.8mm x 4.4mm x 1.2mm
    - bq76940:44-TSSOP,11.3mm x 4.4mm x 1.2mm

    产品特点和优势


    - 低功耗设计:子块可启用或禁用,以控制整体芯片电流消耗
    - 高集成度:集成电池平衡FET、电池充电/放电低端NCH FET驱动器和警报中断到主机微控制器
    - 宽工作范围:支持多种电池化学成分,包括锂离子电池和磷酸铁锂电池
    - 可靠性高:拥有各种硬件保护机制,确保电池安全运行

    应用案例和使用建议


    - 应用案例:bq769x0系列广泛应用于轻型电动车(如电动自行车和电动滑板车)、电动工具、电池备份单元、能量存储系统和不间断电源系统等。
    - 使用建议:在选择合适的IC型号时,需要根据电池串数进行匹配。此外,在使用过程中需关注温度范围和工作条件,确保电路稳定可靠运行。

    兼容性和支持


    - 兼容性:bq769x0系列产品与各种电池化学成分兼容,包括锂离子电池和磷酸铁锂电池。
    - 支持:TI提供了详尽的技术文档、在线工具和社区支持,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    - 问题一:如何处理I2C通信错误?
    - 解决办法:检查通信线缆连接情况,确保信号完整性,重新配置通信速率或地址。
    - 问题二:如何处理过温报警?
    - 解决办法:降低充电速率或调整散热措施,确保温度保持在安全范围内。
    - 问题三:如何正确配置电池平衡?
    - 解决办法:按照制造商的指南设置电池平衡阈值,确保均衡过程中的安全性。

    总结和推荐


    综上所述,bq769x0系列电池监控和保护IC在高功率应用中表现优异,具有出色的低功耗设计、广泛的适用性和强大的保护机制。对于需要高性能电池管理系统的设计者来说,这是一个值得推荐的选择。无论是电动自行车还是工业级电池组,bq769x0都能提供可靠的保护和高效的管理。因此,强烈推荐使用此系列产品。

BQ7692003PWR参数

参数
功能 Battery Monitor
最大工作供电电压 6 to 25V
故障保护 欠压,短路,过压,过流
输出电流 -
接口类型 I²C
最大输出电压 -
最小工作供电电压 6V
电池类型 多元化学
最小输出电压 -
6.6mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

BQ7692003PWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ7692003PWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ7692003PWR BQ7692003PWR数据手册

BQ7692003PWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6585
10+ ¥ 8.0581
50+ ¥ 7.0775
100+ ¥ 6.0678
500+ ¥ 5.6125
1000+ ¥ 5.4425
库存: 615
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 8.65
