首页  >  产品百科  >  LM4040CIM3X-2.5/NOPB

LM4040CIM3X-2.5/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 100ppm/℃ 45μA Fixed 15mA 35µVrms 2.5V 2.5V 2.5V 65μA ±0.5% SOT-23-3 贴片安装,黏合安装
供应商型号: LM4040CIM3X-2.5/NOPB
供应商: 云汉优选
标准整包数: 1

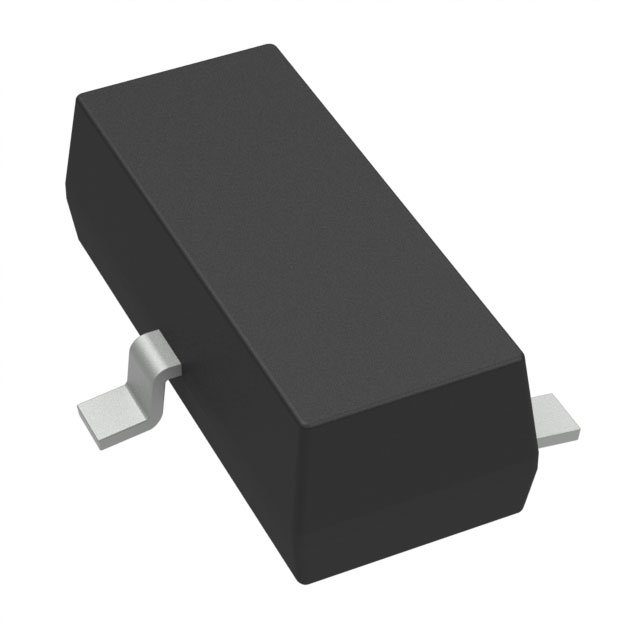

TEXAS INSTRUMENTS 电压基准芯片 LM4040CIM3X-2.5/NOPB

LM4040CIM3X-2.5/NOPB概述


    产品简介


    LM4040-N/-Q1 精密微功耗分流电压参考
    LM4040-N和LM4040-N-Q1是美国德州仪器(Texas Instruments)生产的精密微功耗分流电压参考,专为电池供电设备和需要高精度电压参考的应用而设计。这些电压参考芯片具有小尺寸封装,包括SOT-23、TO-92和SC70三种类型,适用于空间受限的应用场合。

    技术参数


    封装信息
    - SOT-23: 2.92 mm x 1.30 mm
    - TO-92: 4.30 mm x 4.30 mm
    - SC70: 2.00 mm x 1.25 mm
    关键规格(以2.5V为例)
    - 输出电压容差(A级,25°C):±0.1%
    - 低输出噪声(10 Hz到10 kHz):35 μVrms
    - 工作电流范围:60 μA 到 15 mA
    - 工业温度范围:-40°C 到 +85°C
    - 扩展温度范围:-40°C 到 +125°C
    - 温度系数:100 ppm/°C(最大值)
    其他规格
    - 固定反向击穿电压:2.048 V、2.5 V、3 V、4.096 V、5 V、8.192 V 和 10 V
    - 额定最大功率:SOT-23 (M3) 包装:306 mW;TO-92 (Z) 包装:550 mW;SC70 (M7) 包装:241 mW

    产品特点和优势


    特点
    - 不需要外部稳定电容器
    - 能承受电容性负载
    - 多种固定反向击穿电压选择
    优势
    - 小封装:适合空间受限的应用。
    - 高精度:25°C下的输出电压容差达到±0.1%,保证了高精度测量。
    - 宽温区:工业温度范围覆盖-40°C到+85°C,扩展温度范围则可达-40°C到+125°C。
    - 易于使用:设计简化了开发过程,无需额外元件即可工作。

    应用案例和使用建议


    应用案例
    - 便携式、电池供电设备:可用于笔记本电脑、手机和其他手持设备中。
    - 数据采集系统:确保系统的高精度测量。
    - 仪器仪表:适合精密测试设备,如医疗设备和科研仪器。
    - 汽车:可用于汽车电子控制系统中。
    使用建议
    - 在高电流应用中,注意散热问题,建议使用较大的散热片或增加散热设计。
    - 按照推荐的工作条件操作,避免过载导致器件损坏。
    - 在极端温度环境下使用时,应考虑温度系数对输出电压的影响。

    兼容性和支持


    兼容性
    - 与各种微控制器、传感器和电源模块兼容。
    - 支持多个版本,以满足不同应用需求。
    支持
    - 提供详细的技术文档和技术支持。
    - 通过官方网站可以获取更新的文档和社区资源。

    常见问题与解决方案


    常见问题
    1. 如何安装LM4040-N?
    - 请根据具体封装类型(SOT-23、TO-92、SC70)查阅相应的安装指南。
    2. 在高电流下工作时发热严重怎么办?
    - 确保电路板散热良好,必要时增加散热片或调整布局,减少热阻。
    3. 如何确定正确的型号?
    - 依据所需反向击穿电压选择合适的型号(如2.5V、5V等)。

    总结和推荐


    综上所述,LM4040-N和LM4040-N-Q1是一款高性能的微功耗分流电压参考芯片,具备高精度、宽温区和小尺寸等特点。其广泛应用范围和易用性使其成为各类便携设备、仪器仪表及汽车电子的理想选择。强烈推荐在需要高精度电压参考的应用中使用此产品。
    通过提供详细的规格参数和适用建议,希望本篇文章能够帮助工程师们更好地了解和使用LM4040-N/-Q1。

LM4040CIM3X-2.5/NOPB参数

参数
噪声 - 0.1Hz 至 10Hz -
温度系数 100ppm/℃
最大串联VREF—输入电压 2.5V
输出类型 Fixed
噪声 - 10Hz 至 10KHz 35µVrms
最小输出电压 2.5V
最大输出电压 2.5V
工作电源电流 45μA
精度 ±0.5%
输出电流 15mA
电流 - 阴极 65μA
3.04mm(Max)
1.4mm(Max)
1.12mm(Max)
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LM4040CIM3X-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4040CIM3X-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4040CIM3X-2.5/NOPB LM4040CIM3X-2.5/NOPB数据手册

LM4040CIM3X-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0961
200+ ¥ 2.0123
500+ ¥ 1.9452
库存: 21466
起订量: 10 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.09
直接购买
加入购物车
