UA7908CKCSE3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(120Hz) 1.5mA 负极 Fixed 1.5A 1 8V 10.5V 8V 25V 1.1V@ 1A 160 mV 160mV TO-220-3 通孔安装 10.16mm*4.58mm*8.7mm
供应商型号: UA7908CKCSE3
供应商: TI Store
标准整包数: 1

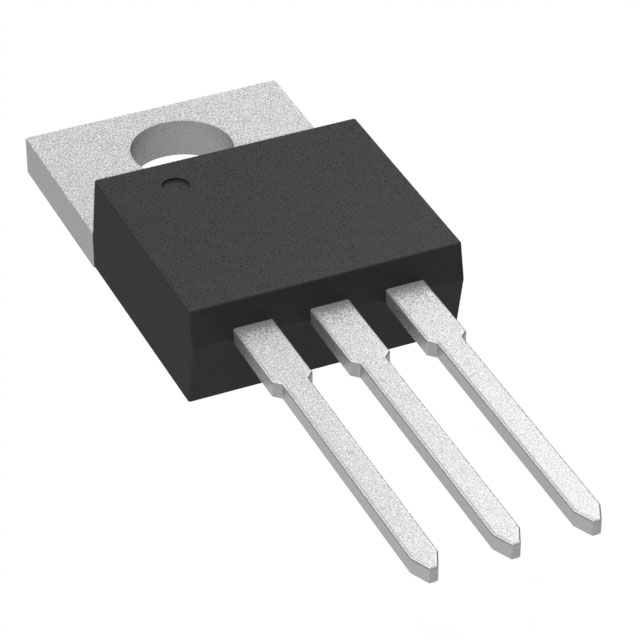

TEXAS INSTRUMENTS LDO稳压器 UA7908CKCSE3

UA7908CKCSE3概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称:μA7900系列负电压调节器
    产品类型:三端集成负电压稳压器
    主要功能:用于提供稳定负电压输出,适用于消除单点调节引起的噪声及分配问题。具有高达1.5A的输出电流能力,内建短路电流限制和过热保护机制。此外,还支持外接元件实现可调输出电压和电流,适合作为精密调节器的功率传递元件。
    应用领域:广泛应用于通信设备、工业自动化系统、医疗仪器、汽车电子等领域,特别适合需要高功率消耗和稳定负电压输出的应用场景。

    2. 技术参数


    以下为μA7900系列的部分技术规格和性能参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压(VO) | -5 | -8 | -12 | V |
    | 输入电压(VI) | -35 V |
    | 输出电流(IO) | 5 mA 1.5 A
    | 纹波抑制比 | 54 | 60 | dB |
    | 输出噪声电压(f=10Hz~100kHz) | 125 300 | μV |
    | 漏电流 | 0.15 | 0.5 | mA |
    | 工作温度范围 | 0°C 125°C | °C |
    支持环境:
    - 最大功耗(PD):由TJ(MAX)、θJA和TA决定,需根据公式计算:
    \[
    PD = \frac{T{J(MAX)} - TA}{\theta{JA}}
    \]
    - 封装选项:KTE(PowerFLEX)、KCS(TO-220)、KTT(TO-263)。

    3. 产品特点和优势


    - 高可靠性:内置短路电流限制和过热保护功能,确保在各种恶劣条件下的稳定性。
    - 高效能:提供最大1.5A的输出电流,满足大部分工业应用需求。
    - 灵活性:可通过外接组件实现可调输出电压和电流,适应多样化需求。
    - 便捷性:无需额外外部元件即可直接使用,减少设计复杂度。
    - 安全性:内部补偿技术保障了功率晶体管的安全运行,防止过热损坏。

    4. 应用案例和使用建议


    典型应用场景:
    1. 通信设备电源管理:为通信模块提供稳定的负电压源,提高信号传输质量。
    2. 汽车电子控制系统:作为汽车电子设备的核心供电模块,确保车载电子系统的可靠运行。
    3. 工业控制设备:为工业自动化系统提供精确的电压输出,避免因电源波动导致设备故障。
    使用建议:
    - 在使用前,务必检查输入电压范围是否符合规定要求,防止因过高或过低的输入电压导致损坏。
    - 使用时需添加滤波电容以降低输出纹波,具体容量建议为输入端2µF、输出端1µF。
    - 注意散热设计,尤其是高功率负载条件下,确保良好的散热环境。

    5. 兼容性和支持


    - 兼容性:μA7900系列的多种封装形式(如KTE、KCS、KTT)与市面上常见的电路板布局高度兼容,便于集成。
    - 技术支持:德州仪器(Texas Instruments)提供了详尽的技术文档和在线支持服务,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否超出范围,调整滤波电容值。 |
    | 热保护触发 | 优化散热设计,增加外部散热片或改进风扇配置。 |
    | 输出电流不足 | 检查输入电压是否足够,确认负载连接正确。 |

    7. 总结和推荐


    综合评估:μA7900系列负电压调节器凭借其卓越的性能、高可靠性及广泛的适用性,在市场上具备较强的竞争力。它不仅能够满足大多数工业应用场景的需求,还能通过灵活的可调输出功能适应更多定制化需求。
    推荐结论:强烈推荐使用μA7900系列负电压调节器,尤其是在需要高功率输出和稳定电压的应用场景中。产品在设计、生产和售后支持上都表现出色,是理想的电源解决方案。

UA7908CKCSE3参数

参数
负载调节 160 mV
最大输入电压 25V
最大输出电压 8V
纹波抑制-PSRR 60dB(120Hz)
最大压差@电流 1.1V@ 1A
稳压器数量 1
最小输入电压 10.5V
输出类型 Fixed
线路调节 160mV
Iq-静态电流 1.5mA
输出电流 1.5A
最小输出电压 8V
极性 负极
长*宽*高 10.16mm*4.58mm*8.7mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

UA7908CKCSE3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA7908CKCSE3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA7908CKCSE3 UA7908CKCSE3数据手册

UA7908CKCSE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
