首页  >  产品百科  >  O3850AQDCARQ1

O3850AQDCARQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 7V 36V HTSSOP-48 贴片安装,黏合安装
供应商型号: O3850AQDCARQ1
供应商: 国内现货
标准整包数: 1000

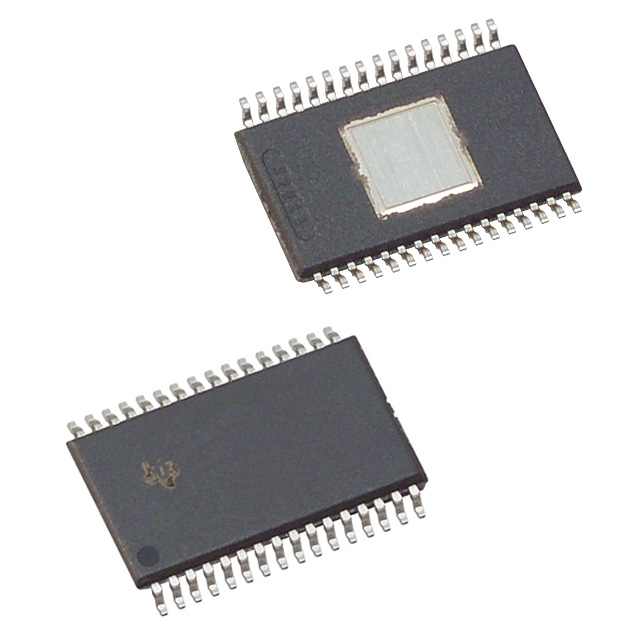

TEXAS INSTRUMENTS 电源管理芯片(PMIC) O3850AQDCARQ1

O3850AQDCARQ1概述

    TPS653850A-Q1 和 TPS653852A-Q1 多轨电源供应器技术手册

    产品简介


    TPS653850A-Q1 和 TPS653852A-Q1 是德州仪器(Texas Instruments)推出的专为汽车和工业安全关键应用设计的多轨电源供应器。这些产品通过集成多种电源轨来支持微控制器(MCU),确保系统运行的安全性和可靠性。它们适用于需要高度安全性的应用环境,例如汽车、工业控制等领域。

    技术参数


    - 输入电压范围:初始电池启动时为7到36伏特;在电池供电后为4到36伏特;操作过程中最低2.3伏特。
    - 电源轨:
    - 6伏特同步升压预调节器
    - 5伏特,285毫安低压差稳压器(LDO)
    - 3.3伏特或5伏特,350毫安低压差稳压器
    - 可配置跟踪模式,固定3.3伏特或5伏特输出电压
    - 短路至接地和电池保护
    - 充电泵:最小6伏特,最大11伏特(超过电池电压)
    - 监控和保护:独立欠压和过压监控,内置参考电压电路,自检功能等。
    - 封装:48针HTSSOP PowerPAD封装

    产品特点和优势


    TPS653850A-Q1 和 TPS653852A-Q1 的独特之处在于其卓越的电源管理和安全性设计。以下是几个显著特点:
    - 安全相关认证:符合AEC-Q100标准,设备温度等级1,HBM ESD分类等级2,CDM ESD分类等级C4B。
    - 电源管理能力:集成多个电源轨,支持不同负载需求。
    - 监控和保护:内置欠压和过压监控,电流限制和温度保护。
    - 微控制器接口:具备问答型看门狗功能、故障信号监测等功能。
    这些特点使产品在高安全性和高可靠性要求的应用中具有明显优势。

    应用案例和使用建议


    这些电源供应器广泛应用于汽车和工业领域的安全关键应用,如动力转向系统、发动机管理系统、电动助力转向系统等。以下是一些典型应用场景及建议:
    - 汽车应用:用于动力转向系统、发动机管理系统等。
    - 工业应用:适合工厂自动化控制系统、电机驱动等。
    - 使用建议:确保正确选择电源轨以匹配不同的负载需求;注意温度和电流限制,避免长时间超负荷运行。

    兼容性和支持


    - 兼容性:TPS653850A-Q1 和 TPS653852A-Q1 可与德州仪器及其他供应商的微控制器和其他组件兼容。
    - 支持:提供技术支持、软件工具和社区资源,确保用户能够轻松使用和维护这些产品。

    常见问题与解决方案


    - 问题1:如何监控电源轨?
    - 解答:内置电压监控单元可以实时监控所有内部电源轨的电压情况。

    - 问题2:如果检测到系统故障,该如何处理?
    - 解答:设备会自动进入安全状态并禁用外部电源阶段,用户可以通过读取SPI寄存器了解具体故障信息。

    总结和推荐


    TPS653850A-Q1 和 TPS653852A-Q1 在设计上非常注重安全性和可靠性,具备强大的电源管理和监控功能。这些特点使其成为高安全需求应用的理想选择。我们强烈推荐使用这些电源供应器,特别是在需要高性能和高可靠性的环境中。对于希望提升系统安全性的工程师和设计师来说,TPS653850A-Q1 和 TPS653852A-Q1 将是不可多得的选择。

O3850AQDCARQ1参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 36V
最小工作供电电压 7V
工作电源电流 -
最大输出电压 -
通用封装 HTSSOP-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

O3850AQDCARQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O3850AQDCARQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O3850AQDCARQ1 O3850AQDCARQ1数据手册

O3850AQDCARQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 30.4204
2000+ ¥ 29.647
3000+ ¥ 28.8736
库存: 20000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 30420.4
