首页  >  产品百科  >  LM5102SDX/NOPB

LM5102SDX/NOPB

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 600ns 2 9V 56ns 14V 800mV,2.2V Non-Inverting IGBT,MOSFET,N沟道 600ns 半桥 1.6A,1.6A SON 贴片安装,黏合安装 4mm*4mm*800μm
供应商型号: LM5102SDX/NOPB
供应商: 国内现货
标准整包数: 1000

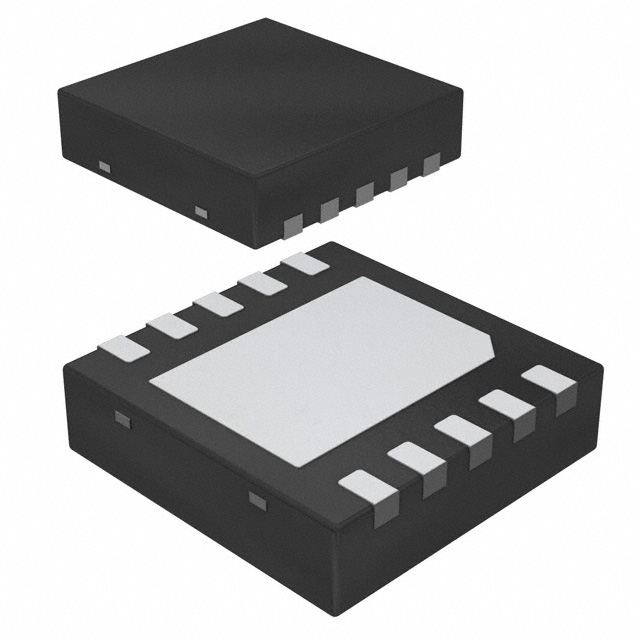

TEXAS INSTRUMENTS 栅极电源驱动器 LM5102SDX/NOPB

LM5102SDX/NOPB概述


    产品简介


    基本介绍
    LM5102 是一款由德州仪器(Texas Instruments)生产的高电压半桥栅极驱动器,具有可编程延迟功能。这款芯片专为驱动高压侧和低压侧的N沟道MOSFET而设计,适用于多种电源转换器应用,如电流馈送推挽式电源转换器、半桥和全桥功率转换器、同步降压转换器以及带有主动钳位的正激转换器。

    技术参数


    技术规格
    - 供电电压范围: VDD至VSS为-0.3到18V
    - 工作温度范围: 结温为-40℃到125℃
    - 输入引脚阈值: 低电平输入电压阈值为0.8V,高电平输入电压阈值为2.2V
    - 绝对最大额定值: VDD、VHB至VHS的最大电压为18V;HI、LI输入至VSS的最大电压为VDD+0.3V;LO输出至VDD+0.3V;HO输出至VHB+0.3V
    电气特性
    - 供应电流: 当LI=HI=0V时,IDD为0.4mA;当LI=HI=0V,-40°C到+125°C时,IDD为0.6mA
    - 时间延迟控制: RT1和RT2上的电阻可编程延迟,范围为100ns到600ns
    - 开关特性: 输出上升/下降时间(CL=1000pF)为15ns

    产品特点和优势


    - 可编程延迟: 独立调整高侧和低侧驱动器输出的上升沿延迟,范围从100ns到600ns。
    - 低功耗: 最大功耗在1.8V下的总栅极驱动器电流为1.8A。
    - 快速关断: 传播延时仅为25ns(典型值),确保快速响应。
    - 宽输入电压范围: 支持高达118V的栅极驱动电压。

    应用案例和使用建议


    典型应用
    - 电流馈送推挽式电源转换器
    - 半桥和全桥功率转换器
    - 同步降压转换器
    - 带有主动钳位的正激转换器
    使用建议
    - 布局: 在高频应用中,将栅极驱动器的bootstrap电容放置得尽可能靠近芯片,以减少寄生效应。
    - 温度管理: 避免芯片工作温度超过125°C,建议采取有效的散热措施,例如加装散热片或者通过PCB散热。

    兼容性和支持


    - 兼容性: LM5102与各种常见的MOSFET型号兼容。
    - 支持: 德州仪器提供详尽的技术文档和支持,包括应用程序笔记和设计工具,以帮助工程师高效完成设计。

    常见问题与解决方案


    常见问题
    1. 栅极驱动器电流过高:检查MOSFET是否合适且无短路。
    2. 输出延迟时间不对:检查编程电阻值是否正确设置。
    3. 工作温度异常:确认散热方案有效并适当减小负载。
    解决方案
    - 问题1: 确保选用正确的MOSFET型号,并检查电路连接是否有误。
    - 问题2: 重新测量编程电阻值,确保符合手册中的要求。
    - 问题3: 调整散热策略或降低负载以减少发热量。

    总结和推荐


    综合评估
    LM5102是一款高性能的高电压半桥栅极驱动器,具有可编程延迟功能,适合多种电源转换器的应用。其出色的性能和可靠性使其成为设计师的理想选择。
    推荐意见
    鉴于LM5102在多种电源转换器应用中的卓越表现及其广泛的适用性,强烈推荐在需要高电压驱动和高可靠性的应用中使用LM5102。

LM5102SDX/NOPB参数

参数
上升时间 600ns
最大传播延迟时间 56ns
下降时间 600ns
最小工作供电电压 9V
最大高压侧电压-自举 118V
驱动配置 半桥
逻辑电压 - VIL,VIH 800mV,2.2V
驱动数量 2
栅极类型 IGBT,MOSFET,N沟道
最大工作供电电压 14V
输入类型 Non-Inverting
通道类型 -
电流 - 峰值输出(灌入,拉出) 1.6A,1.6A
长*宽*高 4mm*4mm*800μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM5102SDX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5102SDX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS LM5102SDX/NOPB LM5102SDX/NOPB数据手册

LM5102SDX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 11.7764
2000+ ¥ 11.477
3000+ ¥ 11.1776
库存: 93000
起订量: 1000 增量: 4500
交货地:
最小起订量为:1000
合计: ¥ 11776.4
