首页  >  产品百科  >  LM140K-15

LM140K-15

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 70dB(120Hz) 6mA 正极 Fixed 1A 1 15V 17.7V 15V 35V 2V@ 1A 150mV 150mV TO-3-2 通孔安装
供应商型号: LM140K-15
供应商: 国内现货
标准整包数: 1000

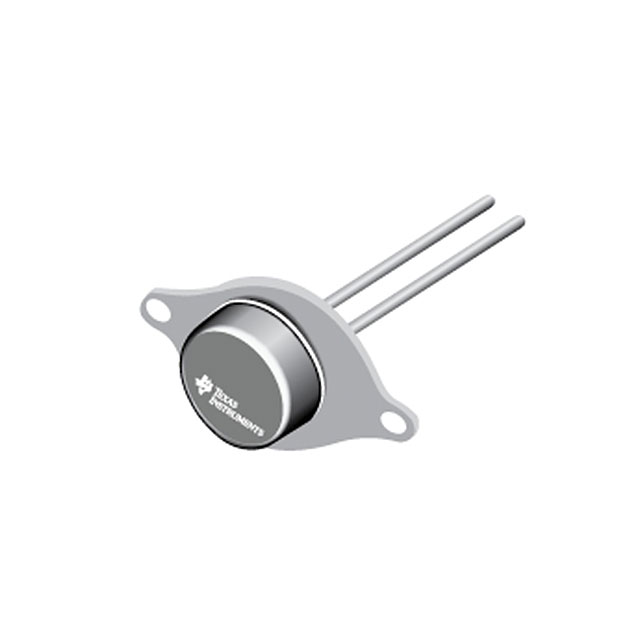

TEXAS INSTRUMENTS LDO稳压器 LM140K-15

LM140K-15概述


    产品简介


    LM140K三端正向调节器
    LM140K 是一款由德州仪器(TI)生产的三端正向电压调节器,广泛应用于各种电子产品中。它具备内部电流限制、热关断和安全区域补偿等功能,使其几乎坚不可摧。若提供足够的散热,则可以输出超过1.0A的电流。LM140K 可用于固定电压调节,消除噪声并解决单点调节引起的分布问题。此外,它还能够通过外部组件实现可调输出电压和电流。该系列产品旨在简化使用过程,最大限度地减少外部组件的需求。

    技术参数


    - 输入电压范围:7.5V 至 20V(5V型号),14.8V 至 27V(12V型号),17.9V 至 30V(15V型号)
    - 输出电压:5V、12V、15V
    - 输出电压容差:±4%
    - 输出电压调节范围:最大±0.8V
    - 负载调整率:±25mV(典型值)
    - 线性调整率:±10mV(典型值)
    - 纹波抑制比:>60dB(典型值)
    - 静态电流:6mA(典型值)
    - 短路电流:2.1A(典型值)
    - 瞬态响应:无输出电容也能保持稳定,但使用0.1μF陶瓷电容有助于瞬态响应
    - 封装:钢制TO-3功率封装

    产品特点和优势


    1. 内置保护机制:包括内部电流限制、热关断和安全区域补偿。
    2. 高可靠性:即使在极端条件下也能正常工作,适用于军事和工业应用。
    3. 简便设计:不需要大量外部组件,简化了电路设计。
    4. 多种输出选项:提供5V、12V、15V三种不同电压输出,适应不同的应用需求。

    应用案例和使用建议


    - 固定输出调节:适用于需要固定电压输出的应用场景,如电源管理。
    - 可调输出:可通过外部组件实现可调输出电压和电流,适用于定制化需求。
    - 高可靠性应用:由于其强大的保护机制,适合在高可靠性的环境中使用。
    使用建议:
    - 尽量使用低ESR的电容以提高瞬态响应。
    - 选择合适的散热器以避免过热,确保散热器的θJA小于计算值。
    - 输出端增加一个陶瓷电容(如0.1μF)可以进一步改善瞬态响应。

    兼容性和支持


    - 兼容性:适用于各种电源和控制系统。
    - 技术支持:德州仪器提供详尽的技术文档和支持服务,包括详细的电路图和应用说明。

    常见问题与解决方案


    - 问题1:如何避免输入短路?
    - 解决方案:在输入端增加一个保护二极管,以防止输入端意外接地。
    - 问题2:如何处理瞬态电压?
    - 解决方案:使用大容量输入电容或瞬态抑制器来防止损坏。
    - 问题3:如何解决浮地问题?
    - 解决方案:确保在连接电源之前先接好地线,或者关闭电源以避免电流通过寄生路径。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性,内置多重保护机制。
    - 简化的电路设计,减少外部组件需求。
    - 多种输出选项,满足不同应用需求。
    - 缺点:
    - 需要适当的散热措施,否则可能导致过热。

    推荐:
    - 适用场景:适用于需要高可靠性和简易设计的电源管理应用。
    - 总体评价:LM140K是一款高性能的电压调节器,具有广泛的适用性和出色的性能。对于寻求高效、稳定和可靠的电压调节解决方案的用户,强烈推荐使用LM140K。

LM140K-15参数

参数
Iq-静态电流 6mA
最大输入电压 35V
输出电流 1A
最小输入电压 17.7V
输出类型 Fixed
负载调节 150mV
极性 正极
纹波抑制-PSRR 70dB(120Hz)
最大压差@电流 2V@ 1A
最小输出电压 15V
最大输出电压 15V
线路调节 150mV
稳压器数量 1
39.44mm(Max)
25.91mm(Max)
8.94mm(Max)
通用封装 TO-3-2
安装方式 通孔安装
零件状态 在售
包装方式 盒装

LM140K-15厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM140K-15数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM140K-15 LM140K-15数据手册

LM140K-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 597.2452
2000+ ¥ 582.061
3000+ ¥ 566.8768
库存: 1000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 597245.2
