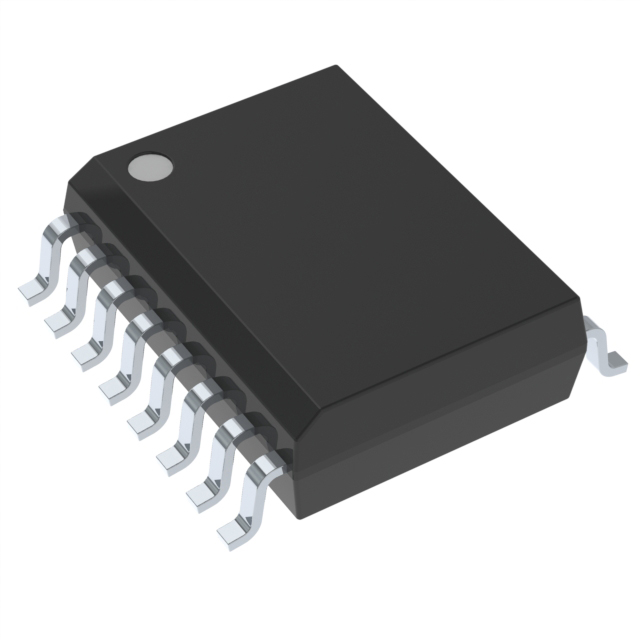

UCC12041QDVERQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 600KHZ-1.4MHZ Adjustable 2 18V 18V 2.8V SOIC-16 贴片安装,黏合安装 10.3mm*7.5mm*2.7mm
供应商型号: C5216533
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC12041QDVERQ1

UCC12041QDVERQ1概述

    UCC12041-Q1 高效低EMI基本隔离DC/DC转换器

    产品简介


    UCC12041-Q1是一款汽车级DC/DC电源模块,具有3-kVRMS基本隔离等级。该模块设计用于为需要带有良好调节输出电压的偏置供电的隔离电路提供高效、隔离的电源。它集成了一种变压器和DC/DC控制器,采用专有的架构,提供典型的500毫瓦隔离功率,同时具备低电磁干扰(EMI)特性。

    技术参数


    - 输入电压:4.5 V 至 5.5 V
    - 输出功率:500 mW(典型)
    - 输出电压:可选择的5 V或3.3 V,具有可调的400 mV裕量电压,以驱动LDO
    - 隔离屏障:隔离额定值为3 kVRMS;瞬态浪涌能力6.5 kVPK;工作电压850 VRMS;最小共模瞬变抑制100 V/ns
    - 安全认证:计划通过DIN V VDE V 0884-11:2017-01,UL 1577,IEC 60950-1 和 IEC 62368-1,CQC认证(GB4943.1-2011)

    产品特点和优势


    - 高效率:集成了变压器和DC/DC控制器,采用专有架构,确保高效率
    - 低EMI:内置低EMI特性,减少对外部电路的影响
    - 集成保护功能:具备热关断、短路恢复等功能,增加系统稳健性
    - 宽温度范围:工作温度范围为-40°C至125°C,满足苛刻的环境需求
    - 紧凑型封装:采用16引脚宽体SOIC封装,厚度仅为2.65毫米,适合空间受限的应用

    应用案例和使用建议


    - 应用案例:该产品广泛应用于车载充电器、电池管理系统、牵引逆变器及混合动力车/电动车(HEV/EVs)的DC/DC转换器
    - 使用建议:在设计应用时,要特别注意布局的散热,尤其是在大负载条件下。根据提供的简化应用示例,确保所有连接符合标准的隔离要求。

    兼容性和支持


    - 兼容性:由于其基本隔离特性,可以与其他标准隔离电路板和器件兼容
    - 支持:TI提供了详尽的技术文档和支持资源,包括设计指南和仿真工具,确保用户能够顺利集成和使用该产品

    常见问题与解决方案


    - 问题1:如果在没有外部同步信号的情况下使用UCC12041-Q1,如何避免假时钟耦合?
    - 解决方案:将SYNC管脚保持开路,并确保其不与任何开关噪声耦合。

    - 问题2:当输出电压设置为不同的选项时,如何正确配置SEL引脚?
    - 解决方案:根据所需输出电压,将SEL引脚短接到VISO或GNDS,或通过100 kΩ电阻连接到相应的引脚。

    总结和推荐


    UCC12041-Q1是一款高性能、高可靠性且具备多种保护特性的DC/DC转换器,非常适合在严苛的工业环境中使用。其强大的隔离能力和紧凑的封装使其成为车载和工业自动化应用的理想选择。强烈推荐使用该产品,特别是对高效率、低EMI和强隔离要求较高的场合。

UCC12041QDVERQ1参数

参数
同步整流器 -
最小输出电压 -
开关频率 600KHZ-1.4MHZ
最小输入电压 2.8V
最大输入电压 18V
接口类型 -
同步时钟 -
最大输出电压 18V
输出数量 2
拓扑 -
输出阶段 -
功能 -
输出类型 Adjustable
电压 - 电源(Vcc/Vdd) -
占空比 -
长*宽*高 10.3mm*7.5mm*2.7mm
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 商用级
包装方式 卷带包装

UCC12041QDVERQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC12041QDVERQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCC12041QDVERQ1 UCC12041QDVERQ1数据手册

UCC12041QDVERQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
