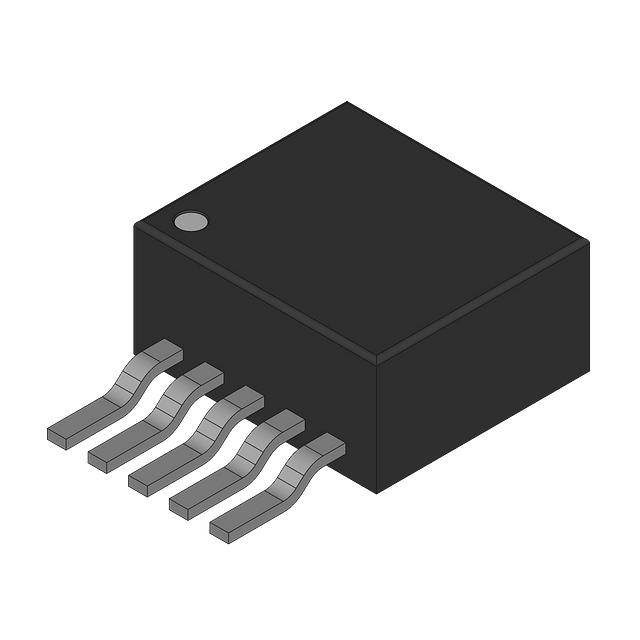

LP3893ESX-1.2/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 80dB~65dB(120Hz~1kHz) 30μA 正极 Fixed 3A 1 1.2V 1.47V 1.2V 5.5V 1V@ 1A 0.04%/A(Typ) 0.01(Typ) DDPAK-5,TO-263 贴片安装,黏合安装
供应商型号: LP3893ESX-1.2/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LP3893ESX-1.2/NOPB

LP3893ESX-1.2/NOPB概述

    LP3893 快速响应超低压降线性稳压器

    产品简介


    LP3893 是一款高性能、快速响应的线性稳压器,具有高达 3A 的输出电流能力。其超低的电压降(典型值为 270mV)使得它能够保持稳定的输出电压,即使在最小的输入至输出电压差情况下也能工作。该稳压器采用 CMOS 工艺制造,通过外部偏置电源和主输入电源两种供电方式,适用于多种应用场景,如数字信号处理器 (DSP) 电源供应、服务器核心和 I/O 电源供应、线性电源供应以及开关模式电源 (SMPS) 后调节器等。

    技术参数


    - 输出电压精度: 在 25°C 下精度为 1.5%
    - 最大负载电流: 3A
    - 滴漏电压: 270mV(典型值)
    - 关机电流: 60nA(典型值)
    - 接地引脚电流: 3mA(满载时典型值)
    - 启动延迟时间: 15μs(当输出负载容性且远小于该时间时)
    - 关断延迟时间: 20μs(当输出负载容性且远小于该时间时)

    产品特点和优势


    LP3893 的显著特点包括:
    - 超低电压降: 即使在高电流下也能保持极低的电压降,确保输出电压稳定。
    - 低静态电流: 具有非常低的静态电流消耗,这在电池供电系统中特别有利。
    - 宽温度范围: 工作温度范围宽广,从 -40°C 到 +125°C。
    - 快速瞬态响应: 快速响应时间使其适合高动态范围的应用场景。
    - 兼容多种封装: 提供 TO-220 和 DDPAK/TO-263 封装,便于集成到不同设计中。

    应用案例和使用建议


    LP3893 广泛应用于各种电子设备中,特别是在需要稳定电源供应的场合。例如,在 DSP 电源供应中,其超低的电压降和快速响应特性可以确保系统的高效运行。使用时,建议保证输入和输出电容器至少有 10μF 的容量以确保稳定性,并选择合适的输出电容器以符合稳定的 ESR 范围要求。

    兼容性和支持


    LP3893 可以与多种电子元器件和设备兼容。为了确保最佳性能,建议使用钽电容作为输出电容器,并根据具体应用条件考虑是否需要安装散热片。Texas Instruments 提供详尽的技术文档和应用指南,以便用户更好地理解和使用这款产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源波动导致输出不稳定 | 确保输入和输出电容器达到推荐的最低容量,并选择合适的 ESR 值。 |
    | 关机后重启时间过长 | 检查连接的电容值,调整输出电容器的值,减少启动延迟时间。 |

    总结和推荐


    LP3893 是一款性能卓越的超低压降线性稳压器,非常适合对电源稳定性有高要求的应用。其优秀的负载调节能力和快速瞬态响应使得它在各类高性能电子设备中表现出色。因此,我们强烈推荐将 LP3893 用于需要高效率、高稳定性的应用场景。然而,在选择使用时,务必仔细阅读技术手册并遵循正确的安装和使用建议,以确保最佳性能和可靠性。

LP3893ESX-1.2/NOPB参数

参数
纹波抑制-PSRR 80dB~65dB(120Hz~1kHz)
Iq-静态电流 30μA
最大输出电压 1.2V
输出电流 3A
线路调节 0.01(Typ)
负载调节 0.04%/A(Typ)
最大压差@电流 1V@ 1A
稳压器数量 1
最小输入电压 1.47V
最大输入电压 5.5V
极性 正极
输出类型 Fixed
最小输出电压 1.2V
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK-5,TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LP3893ESX-1.2/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3893ESX-1.2/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3893ESX-1.2/NOPB LP3893ESX-1.2/NOPB数据手册

LP3893ESX-1.2/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
