UCC28712DR

产品分类: AC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 9V~35V Flyback 680Hz~100KHz 隔离 No 过压 SOIC-7 贴片安装,黏合安装
供应商型号: UCC28712DR
供应商: 国内现货
标准整包数: 1000

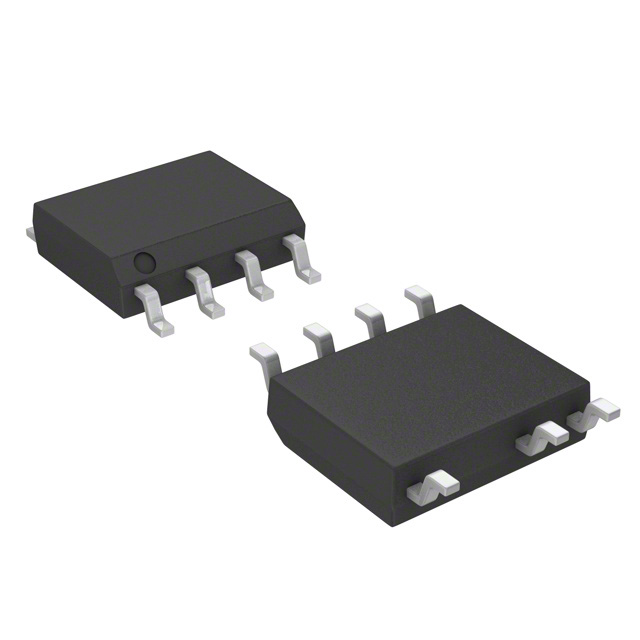

TEXAS INSTRUMENTS AC-DC稳压器 UCC28712DR

UCC28712DR概述

    # 高效隔离型电源控制器UCC2871x系列产品技术详解

    1. 产品简介


    UCC2871x系列是由德州仪器(Texas Instruments)推出的常用于适配器和充电器设计的高效率隔离型电源控制器。这一系列芯片凭借其无光耦合器的原边调节(Primary-Side Regulation, PSR)设计,有效简化了电路结构,降低了成本,同时确保了输出电压和电流的精准控制。UCC2871x系列广泛应用于消费类电子设备(如智能手机、平板电脑、相机)、电视和桌面备用电源以及白色家电等领域。
    主要功能
    - 实现隔离输出的恒压(CV)和恒流(CC)控制。
    - 支持通过原边信息精确调控输出,无需使用传统光耦合器。
    - 具备极低待机功耗(<10mW),并保持优异的启动响应能力。

    应用领域
    - USB合规适配器和充电器。
    - 家电领域的备用供电系统。
    - 工业及消费电子产品的小型化设计。

    2. 技术参数


    以下是UCC2871x系列芯片的关键技术参数:
    | 参数 | 值 | 单位 |
    |
    | 最大开关频率 | 100 | kHz |
    | 启动电压 | 700 | V |
    | 输入电压范围 | 9 - 35 | V |
    | 待机电流 | ≤120 | µA |
    | 热关断温度 | 165 | °C |
    | 保护功能 | 过压、欠压、过流等
    特殊功能
    - 提供多种固定电缆补偿选项(UCC28711, UCC28712, UCC28713)。
    - 集成负温度系数(NTC)接口,用于远程温度感应。

    3. 产品特点和优势


    UCC2871x系列控制器的核心优势体现在以下几个方面:
    - 原边调节技术:采用PSR技术消除了对光耦合器的需求,减少外部元件数量,提升整体系统可靠性。
    - 高效率设计:通过调频和调幅模式(FM/AM),在全负载和线电压范围内保持高转换效率。
    - 快速响应:支持在不牺牲启动时间的前提下实现超低功耗待机。
    - 增强EMI兼容性:通过频率抖动技术,显著改善电磁干扰问题。
    - 灵活性:支持多种补偿选项和NTC功能,适应不同应用场景需求。
    这些特点使得UCC2871x系列非常适合小型化和高能效要求的充电及供电设备设计。

    4. 应用案例和使用建议


    应用案例
    - USB充电器:适用于手机、平板电脑和其他移动设备的快充设计。
    - 智能家居设备:如智能音响、电视盒子等设备的电源管理。
    - 备用电源系统:为家庭或工业设备提供稳定的备用电力支持。
    使用建议
    - 在设计过程中,需根据具体应用需求选择合适的电缆补偿选项(如UCC28711、UCC28712、UCC28713)。
    - 确保VDD引脚连接稳定的旁路电容以保证电压稳定。
    - 采用高频开关模式时,注意优化散热设计,避免过热现象。

    5. 兼容性和支持


    UCC2871x系列支持广泛的配套器件,并提供了丰富的技术支持资源。包括WEBENCH® Power Designer工具,帮助工程师快速创建自定义设计。
    德州仪器官方还提供了详尽的技术文档和社区支持,用户可以轻松获取最新的更新通知并参与讨论交流。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动时电流过高 | 检查HV引脚的接线,确认无误。 |
    | 输出电压不稳定 | 调整VS引脚上的电阻值以校准电压设定点。 |
    | 系统过热 | 增加散热片面积,或者优化PCB布局来加强散热。|

    7. 总结和推荐


    综合评估
    UCC2871x系列控制器凭借其创新的设计理念和强大的功能支持,已成为现代高效电源管理系统中的重要组成部分。其在降低系统复杂度、提升效率以及满足紧凑空间需求方面的表现尤为突出,是值得信赖的选择。
    推荐使用
    无论是消费类电子还是工业级应用,UCC2871x系列都表现出色,尤其适合需要严格遵守节能标准的应用场景。强烈推荐在各类适配器、充电器及备用电源系统中使用该系列产品。
    版权信息
    本文件内容受版权保护,仅限于德州仪器及其授权用户使用,不得擅自复制或分发。
    对于更多详细信息,请访问德州仪器官方网站或联系当地销售代表。

UCC28712DR参数

参数
击穿电压 -
最小输入电压 -
输出电流 -
电压 - 电源(Vcc/Vdd) 9V~35V
占空比 -
最小输出电压 -
拓扑 Flyback
内部开关 No
开关频率 680Hz~100KHz
功率 -
故障保护 过压
最大输入电压 -
隔离 隔离
最大输出电压 -
通用封装 SOIC-7
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

UCC28712DR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC28712DR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS AC-DC稳压器 TEXAS INSTRUMENTS UCC28712DR UCC28712DR数据手册

UCC28712DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.9324
2000+ ¥ 4.807
3000+ ¥ 4.6816
库存: 68000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 4932.4
