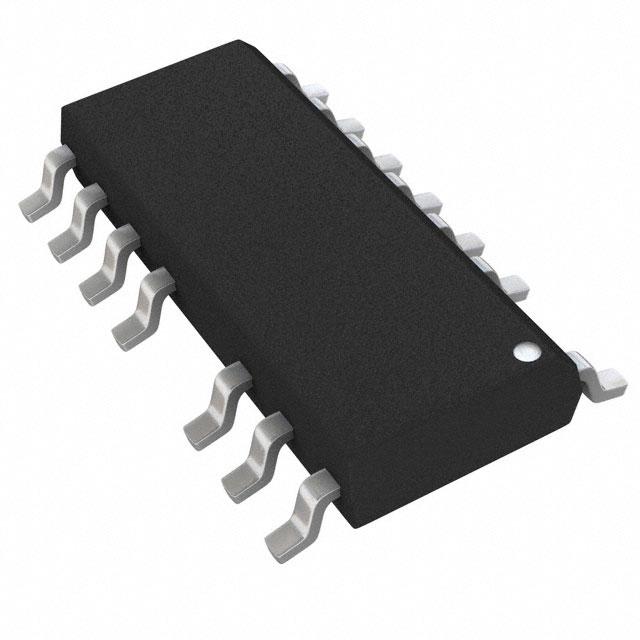

UCC256402ADDBT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 13V 26V SOIC-14 贴片安装,黏合安装
供应商型号: UCC256402ADDBT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) UCC256402ADDBT

UCC256402ADDBT概述

    UCC25640x LLC Resonant Controller: Technical Handbook Review

    1. 产品简介


    UCC25640x LLC Resonant Controller 是一款由德州仪器(Texas Instruments)生产的高性能电源转换控制器。这款控制器专为高效能LLC谐振变换器设计,具有优化的低功耗模式和突发模式算法,适合应用于各类SMPS(开关模式电源供应器)系统中。其主要功能包括通过混合迟滞控制提供出色的瞬态响应,具备集成高电压启动功能及动态负载保护机制。其广泛应用范围涵盖了电视电源、照明、适配器、电动工具、医疗电源等多个领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 工作输入电压 | 600 V
    | 工作温度范围 | -40°C to 125°C | °C |
    | 输出电压阈值 | 13.45 V | V |
    | 启动电流 | 0.5 V | V |
    | 最大输出电流 | 100 mA | mA |
    | 漏电保护电压 | 7.5 V | V |
    | 谐振电流感测阈值 | 4.1 V | V |
    | 封装类型 | SOIC
    | 引脚数量 | 16

    3. 产品特点和优势


    UCC25640x LLC Resonant Controller 的独特之处在于其创新性的软启/关技术、高效的突发模式和优秀的线性/负载瞬态响应能力。此外,它具备先进的自适应死区时间控制功能和多种保护机制,如过温、过压、欠压和过流保护。集成的高压启动功能大大简化了电路设计,减少了外部组件的需求,使其成为紧凑型电源设计的理想选择。这些功能共同提升了系统的可靠性和整体效率,使其在市场上具有强大的竞争力。

    4. 应用案例和使用建议


    - 电视机电源: 在电视机电源设计中,UCC25640x 可以有效减少待机功耗和噪音水平。
    - 适配器设计: 在适配器设计中,使用UCC25640x可以实现快速进入和退出突发模式,提高系统的响应速度。
    - 医疗设备电源: 医疗设备对电源稳定性有极高的要求,UCC25640x的保护机制确保其能够在苛刻环境下稳定运行。
    使用建议:
    - 确保所有输入信号与 GND 相符,避免电压反向。
    - 使用高压耐受的电容来隔离信号,特别是在高压端(HV, HB)。

    5. 兼容性和支持


    UCC25640x 系列控制器与其相关组件如UCC28056或UCC28064A PFC控制器兼容,提供了一个完整的电源解决方案。德州仪器提供了详尽的技术文档、开发工具和支持服务,帮助用户顺利完成设计过程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动过程中电压不稳定 | 检查 VCC 和 VIN 连接是否正确,确认启动电路。|
    | 过载时频繁触发过流保护 | 调整过流保护阈值,增加缓冲电路。 |
    | 通讯不稳定 | 确认通信线路无干扰,检查接地是否良好。|

    7. 总结和推荐


    综上所述,UCC25640x LLC Resonant Controller 是一款技术先进、应用广泛的电源管理芯片。其优化的低功耗模式和突发模式算法,结合先进的混合迟滞控制和多种保护机制,使其在各种应用场景中表现出色。对于追求高效率、高稳定性的电源设计,UCC25640x 是一个理想的选择。因此,我们非常推荐将其纳入到新一代电源设计方案中。

UCC256402ADDBT参数

参数
最大工作供电电压 26V
最小工作供电电压 13V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UCC256402ADDBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC256402ADDBT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UCC256402ADDBT UCC256402ADDBT数据手册

UCC256402ADDBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.9238
2000+ ¥ 9.6715
3000+ ¥ 9.4192
库存: 14000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 9923.8
直接购买
