首页  >  产品百科  >  TPS612532AYFFR

TPS612532AYFFR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost Yes 3.8MHz Fixed 1 5V 5V 5.5V 2.3V DSBGA-9 贴片安装,黏合安装
供应商型号: TPS612532AYFFR
供应商: 国内现货
标准整包数: 1000

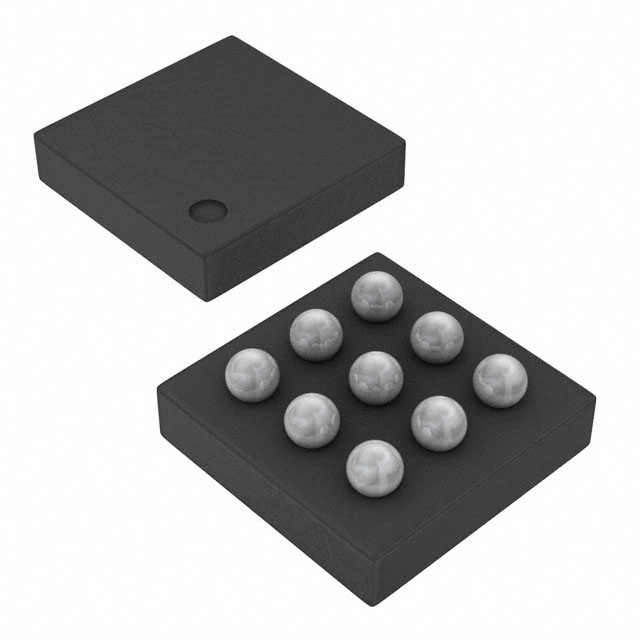

TEXAS INSTRUMENTS DC-DC稳压器 TPS612532AYFFR

TPS612532AYFFR概述


    产品简介


    TPS61253A 和 TPS61253E 是一款高效能的升压转换器,专为便携式电池供电的应用设计。这两款转换器具有极小的封装(1.2 mm x 1.3 mm),适用于智能手机、便携式扬声器、USB 充电端口等需要高效率电源供应的应用场景。它们可以将输入电压从2.3 V到5.5 V(TPS61253A)或2.5 V到5.5 V(TPS61253E)范围内的锂离子电池升压至固定输出电压(如4.5 V、4.7 V、5.0 V、5.2 V 和 5.25 V)。

    技术参数


    - 输入电压范围:TPS61253A为2.3 V 至 5.5 V,TPS61253E为2.5 V 至 5.5 V(启动电压大于2.6 V)。
    - 输出电压选项:4.5 V、4.7 V、5.0 V、5.2 V 和 5.25 V。
    - 集成开关管:内部集成低侧35-mΩ和高侧60-mΩ开关管。
    - 最大输出电流:TPS61253A在VOUT = 5 V时可达1500 mA,TPS61253E在VOUT = 5.25 V时可达1500 mA。
    - 开关频率:3.8 MHz。
    - 启动延迟时间:600 µs。
    - 热关断:具备温度保护功能,热关断温度为150℃。
    - 总解决方案尺寸:小于25 mm²。

    产品特点和优势


    TPS61253A 和 TPS61253E 集成了高效率和灵活的工作模式(自动PFM、强制PWM和超声波模式),可适应不同负载条件下的应用需求。这些特点使其在电池供电的便携式设备中表现出色,特别是在提升系统效率、减少热量生成和延长电池寿命方面有着明显的优势。

    应用案例和使用建议


    这些转换器广泛应用于智能手机、便携式扬声器和USB充电端口中。在具体应用中,为了确保最佳性能,需要注意选择合适的外部电感器和输出电容器。例如,在轻负载条件下使用Auto PFM模式可以提高效率,而在全负载条件下使用强制PWM模式可以保持恒定的开关频率。

    兼容性和支持


    TPS61253A 和 TPS61253E 可以与其他常见的电池供电设备轻松集成,且可通过WEBENCH® Power Designer工具创建自定义设计。德州仪器(TI)提供详尽的技术文档和支持资源,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    - Q: 如何启动该转换器?
    - A: 将EN引脚连接到VIN以启用转换器。确保VIN达到最低启动电压(2.3 V或2.5 V)。

    - Q: 如何防止过载情况下的电流冲击?
    - A: 通过配置内部电流限制功能(如3.4 A至4.6 A之间),可以在过载情况下保护电路免受损害。

    - Q: 如何改善散热?
    - A: 使用适当的散热片或PCB设计,以减小RθJA值(108.3°C/W),从而降低热应力对芯片的影响。

    总结和推荐


    总体而言,TPS61253A 和 TPS61253E 是市场上非常出色的产品,具有优异的性能和广泛的适用性。其高效节能、集成度高以及支持多种工作模式的特点,使其成为便携式电子设备中理想的电源解决方案。强烈推荐开发人员在进行便携式设备设计时考虑使用这款升压转换器。

TPS612532AYFFR参数

参数
功能 Step-Up
输出类型 Fixed
拓扑 Boost
同步整流器 Yes
最大输出电压 5V
输出数量 1
最小输入电压 2.3V
开关频率 3.8MHz
最大输入电压 5.5V
最小输出电压 5V
通用封装 DSBGA-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS612532AYFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS612532AYFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS612532AYFFR TPS612532AYFFR数据手册

TPS612532AYFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.012
2000+ ¥ 3.91
3000+ ¥ 3.808
库存: 13000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 4012
