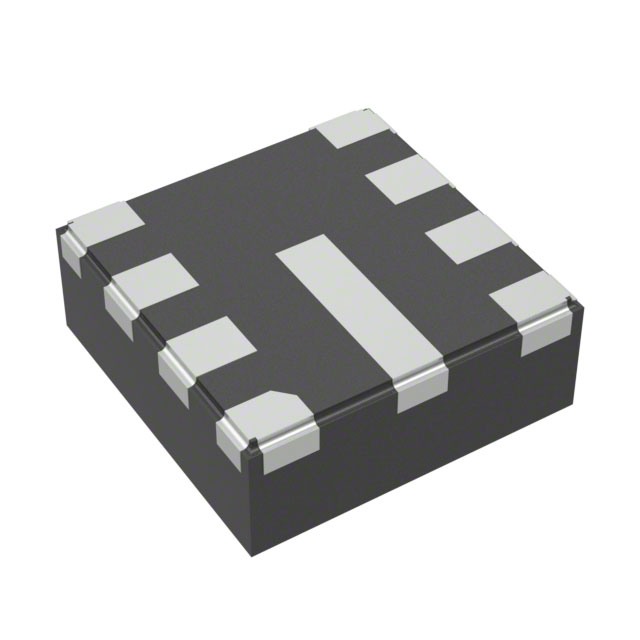

LMR36506RRPER

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 200KHz~2.2MHz Adjustable 1 65V 1V 65V 3V VQFN-9 贴片安装,黏合安装
供应商型号: LMR36506RRPER
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LMR36506RRPER

LMR36506RRPER概述

    LMR36506 3-V to 65-V, 0.6-A Ultra-Small Synchronous Buck Converter

    产品简介


    LMR36506是一款高效的同步降压直流转换器,适用于工业应用。其具有宽输入电压范围(3.0 V至65 V)和高输入瞬态保护(高达70 V)。此产品专为耐久性工业应用设计,具有低电磁干扰和最小化开关节点振铃的特点。LMR36506是业界最小的65 V、0.6 A同步降压DC/DC转换器,采用2 mm x 2 mm HotRod封装。

    技术参数


    - 输入电压范围:3.0 V(下降阈值)至65 V
    - 输出电流:0.6 A
    - 工作温度范围:-40°C至+150°C
    - 输入瞬态保护:高达70 V
    - 静态电流:在24 V输入和3.3 V固定输出下为4 µA
    - 可调频率范围:200 kHz至2.2 MHz
    - 峰值效率:在400 kHz时,12 V输入、3.3 V固定输出下可达93%,24 V输入下可达90%
    - 电源管理:具备电源就绪指示,可提供准确的系统状态指示

    产品特点和优势


    - 高效节能:通过内部补偿实现高功率密度,降低外部组件数量。
    - 紧凑设计:采用超小型2 mm x 2 mm热导封装。
    - 强健耐用:具备宽泛的工作温度范围和高输入瞬态保护能力。
    - 灵活配置:可通过电阻选择进行外部编程以适应不同的频率需求。
    - 低EMI:具备优良的电磁干扰抑制能力。

    应用案例和使用建议


    - 工厂自动化:适合用于现场变送器和过程传感器,确保高可靠性运行。
    - 楼宇自动化:适用于HVAC和消防安全系统,保证系统的稳定性和安全性。
    - 家电:可用于园艺工具和电动工具,提升能源利用效率。
    使用建议:
    - 在选择输入电容和输出电容时,确保它们能够承受预期的工作条件和电流波动。
    - 确保散热良好,尤其是在高负载条件下,以延长设备寿命。
    - 在应用过程中,如果需要更快速的时间到市场,可以考虑使用TPSM365R6模块。

    兼容性和支持


    - 兼容性:LMR36506与LMR36503(65 V、300 mA)引脚兼容,便于升级。
    - 厂商支持:TI提供了详尽的技术文档和应用支持,确保客户能够顺利实施和调试。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决办法:检查EN/UVLO引脚连接是否正确,确保输入电压满足启动条件。

    2. 问题:效率低于预期
    - 解决办法:检查输入电容和输出电容的容量,确保符合规格要求。此外,确认输入电压和负载电流是否在额定范围内。
    3. 问题:温度过高
    - 解决办法:改善散热措施,增加散热片或风扇以提高散热效果。

    总结和推荐


    LMR36506以其卓越的能效、紧凑的封装和广泛的应用领域成为市场上极具竞争力的产品。其独特的功能如低EMI和强大的瞬态保护使其非常适合各种工业应用。无论是工厂自动化、楼宇自动化还是家用电器,LMR36506都能提供稳定可靠的表现。我们强烈推荐使用LMR36506来满足高性能、高可靠性的电力转换需求。

LMR36506RRPER参数

参数
开关频率 200KHz~2.2MHz
最小输入电压 3V
输出类型 Adjustable
最小输出电压 1V
同步整流器 Yes
输出数量 1
最大输入电压 65V
功能 Step-Down
拓扑 Buck
最大输出电压 65V
通用封装 VQFN-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMR36506RRPER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMR36506RRPER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMR36506RRPER LMR36506RRPER数据手册

LMR36506RRPER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.936
100+ ¥ 12.5048
500+ ¥ 12.1814
库存: 6260
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 129.36
