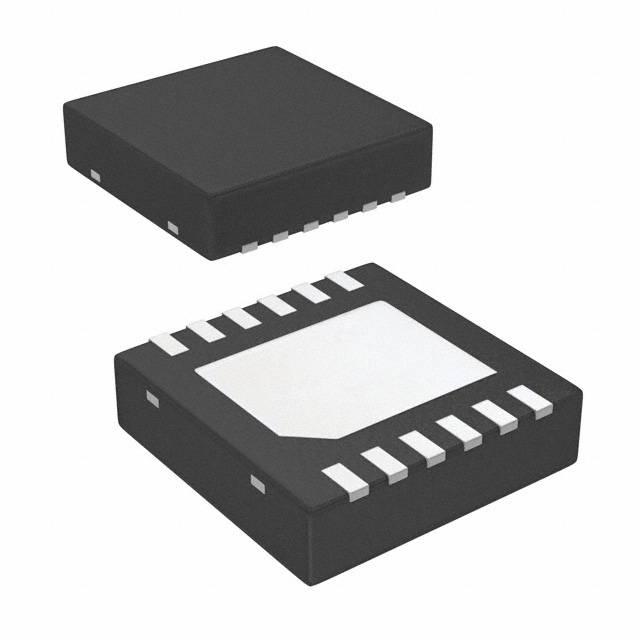

TPS63710DRRT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments DCDC转换芯片, 反相,降压转换器, -1 V, -5.5 V输出, 14 V输入
供应商型号: TPS63710DRRT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS63710DRRT

TPS63710DRRT概述

    # TPS63710 低噪声同步降压反相转换器技术手册

    产品简介


    TPS63710 是德州仪器(Texas Instruments)推出的一款高性能低噪声同步降压反相转换器。它能够产生高达1安培的输出电流,适用于多种需要负电压的应用场景,例如电信系统中的ADC和DAC电源供应、GaN晶体管偏置以及光学模块激光二极管偏置。TPS63710的输入电压范围为3.1V至14V,输出电压可从-1V至-5.5V调节。此外,其设计具有高效率(最高可达91%)、高精度(±1.5%输出电压准确度)及低噪声(22 µVRMS, 10 Hz 至 100 kHz)等特点,特别适合对噪声敏感的空间受限应用。

    技术参数


    主要规格
    - 输入电压范围:3.1 V ~ 14 V
    - 输出电流:最高1 A
    - 转换效率:最高91%
    - 输出电压精度:±1.5%
    - 固定频率PWM模式:1.5 MHz
    - 工作温度范围:-40°C ~ 125°C
    - 包装:3 mm x 3 mm WSON封装
    电气特性
    - 启动延迟时间:5 ms
    - 开关频率:1400 kHz ~ 1600 kHz
    - 最大输出电压:|VOUT| < 0.7 x VIN
    - 温度保护:热关断功能
    - 停机电流:5 μA(在-40°C至125°C范围内)
    - 输入电容:2 x CCP µF
    - 输出电容:15 µF ~ 100 µF
    - 漏电流:≤ 100 nA
    - 内部电阻:最大300 kΩ
    工作环境
    - 工作温度范围:-40°C ~ 125°C
    - 存储温度范围:-65°C ~ 150°C

    产品特点和优势


    TPS63710 的关键特点包括:
    - 高效同步整流:减少小输出电压时的损耗。
    - 低噪声参考系统:确保低频噪声得到有效抑制。
    - 热关断保护:防止过温损坏。
    - 小型化设计:采用3 mm x 3 mm WSON封装,节省空间。
    - 安全特性:具备欠压锁定(UVLO)功能。
    这些特点使其成为对噪声要求严格的应用的理想选择,例如电信系统、光电模块以及高压环境下工作的设备。

    应用案例和使用建议


    TPS63710 广泛应用于各类需要负电压的场合,例如:
    - 电信系统中的ADC和DAC电源供应
    - GaN晶体管的偏置电路
    - 光学模块的激光二极管偏置
    在具体应用时,为了确保最佳性能,应遵循以下几点建议:
    - 确保输入和输出电容按照规范选型,特别是针对不同的温度范围。
    - 在设计PCB布局时,应将输入和输出电容尽可能靠近IC放置,以减少寄生电感。
    - 针对不同的应用需求调整外部电阻(R1, R2)来设置所需的输出电压。

    兼容性和支持


    TPS63710 具有良好的兼容性,可以与多种标准电子元件配合使用。同时,德州仪器提供了丰富的技术支持资源,包括在线文档、工具软件(如WEBENCH® Power Designer)以及社区论坛,方便用户进行设计验证和问题解决。

    常见问题与解决方案


    1. 启动延迟时间长
    解决方案:确保输入电容值符合要求,避免使用过高的电容值。

    2. 输出电压不稳定
    解决方案:检查反馈网络(FB)的阻抗匹配情况,确保电压反馈环路稳定。

    3. 热关断频繁触发
    解决方案:改善散热设计,增加外部散热措施或增大散热面积。

    总结和推荐


    TPS63710是一款高度集成、高效且稳定的低噪声同步降压反相转换器。其出色的性能表现和广泛的应用领域使其成为市场上极具竞争力的产品之一。强烈推荐在需要高性能负电压转换器的应用中选用TPS63710,特别是在电信系统、光学设备和其他对噪声敏感的环境中。德州仪器提供的全面技术支持进一步提升了其在实际项目中的应用价值。

TPS63710DRRT参数

参数
最小输入电压 3.1V
功能 Step-Down
最大输入电压 14V
最大输出电压 5.5V
输出类型 Adjustable
拓扑 Buck
输出数量 1
开关频率 1.5MHz
最小输出电压 1V
同步整流器 Yes
3.1mm(Max)
3.1mm(Max)
800μm(Max)
通用封装 SON-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
