LM3279TLX/NOPB

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 400mV 4.2V 转换器,3G,3.5G,4G RF 功率放大器 DSBGA-16 贴片安装,黏合安装
供应商型号: LM3279TLX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) LM3279TLX/NOPB

LM3279TLX/NOPB概述


    产品简介


    产品类型与功能
    LM3279是一款Buck-Boost转换器,专为3G和4G射频功率放大器设计,具备MIPI® RFFE数字控制接口。该芯片可以实现输出电压从0.4V到4.2V的调节,适用于多种便携式设备,如智能手机、RFPC卡、平板电脑及电池驱动的RF设备。
    应用领域
    - 3G/4G智能手机
    - RF PC卡
    - 平板电脑、电子书阅读器
    - 电池驱动的RF设备

    技术参数


    - 输入电压范围:2.7V至5.5V
    - 输出电压范围:通过数字控制接口可调至0.4V至4.2V,通过模拟控制接口可调至0.5V至4.2V
    - 最大负载电流:对于VBATT≥3.2V且VOUT=3.6V时,最大输出电流可达1A
    - 开关频率:典型值为2.4MHz
    - 效率:在VBATT=3.7V,VOUT=3.3V,输出电流为300mA时,效率可达95%
    - 启动时间:VBATT=3.8V,VIO=1.8V,输出电压达到90%所需时间为35~50μs
    - 输入过流限制
    - 输出过压钳位

    产品特点和优势


    1. 高效能:采用脉冲宽度调制(PWM)和脉冲频率调制(PFM)模式,内部无缝切换,在典型条件下效率可达95%。
    2. 灵活性:可通过MIPI RFFE数字控制接口或外部MCU进行模拟控制,提供灵活的设计选择。
    3. 快速响应:在0.8V到4V之间电压过渡仅需20μs。
    4. 集成补偿:内部补偿提供最佳瞬态响应。
    5. 低功耗模式:在低功率传输模式下可提高效率并节省电流。
    6. 多功能GPIO:GPO0和GPO1可用作多功能GPIO,便于配置RF前端电路。

    应用案例和使用建议


    应用案例
    LM3279在智能手机和平板电脑等便携式设备中得到广泛应用。例如,它可用于智能手机中的射频功率放大器,以提高设备的无线通信性能。
    使用建议
    1. 优化散热:确保良好的散热设计,特别是在高功率传输模式下。
    2. 选择合适的电容和电感:根据具体应用需求选择合适的外部电容和电感,以满足系统性能要求。
    3. 考虑EMI问题:在低通滤波器的帮助下减少辐射的电磁干扰和噪声。

    兼容性和支持


    - 兼容性:LM3279具有良好的兼容性,可与不同类型的外部控制器和传感器配合使用。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,包括示例电路和测试报告,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电压不稳定。
    - 解决方案:检查外部电容和电感的参数,确保它们符合系统要求;如果问题持续存在,可能需要优化散热设计。
    2. 问题:无法正常启动。
    - 解决方案:确认所有连接正确无误,并确保电源电压和电流在规定范围内;检查是否有过压或过流情况发生。
    3. 问题:输出电压达不到预期值。
    - 解决方案:调整外部控制信号的电压值,或重新设置内部寄存器。

    总结和推荐


    优点
    1. 高效率:能够在各种负载条件下提供高效性能。
    2. 灵活性:通过数字和模拟控制接口提供广泛的应用灵活性。
    3. 易于集成:使用紧凑的封装和小型组件,便于集成到现有的硬件平台中。
    推荐
    鉴于其高效、灵活的特点,LM3279是一款非常适合用于便携式电子设备中的射频功率放大器的电子元器件。无论是开发新一代智能手机还是其他便携式RF设备,LM3279都是一个值得信赖的选择。同时,制造商提供了详尽的技术支持文档,帮助用户更好地理解和使用该产品。

LM3279TLX/NOPB参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 4.2V
最小输出电压 400mV
应用场景 转换器,3G,3.5G,4G RF 功率放大器
最大工作供电电压 -
2.53mm(Max)
2.15mm(Max)
410μm(Max)

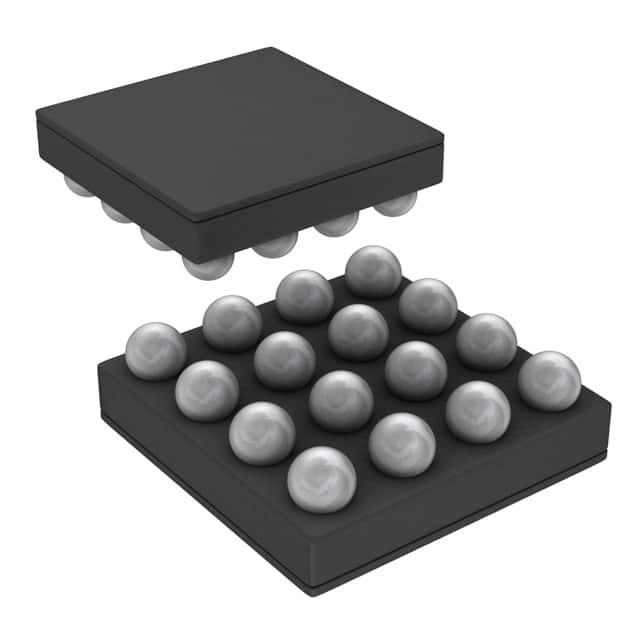

通用封装 DSBGA-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM3279TLX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3279TLX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS LM3279TLX/NOPB LM3279TLX/NOPB数据手册

LM3279TLX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
