BQ24195LRGER

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2.5A(Max) 3.5V 3.9V 4.4V 17V I²C 超温,过压,过流 锂离子电池 VQFN-24 贴片安装,黏合安装
供应商型号: 14M-BQ24195LRGER
供应商: 云汉优选
标准整包数: 1

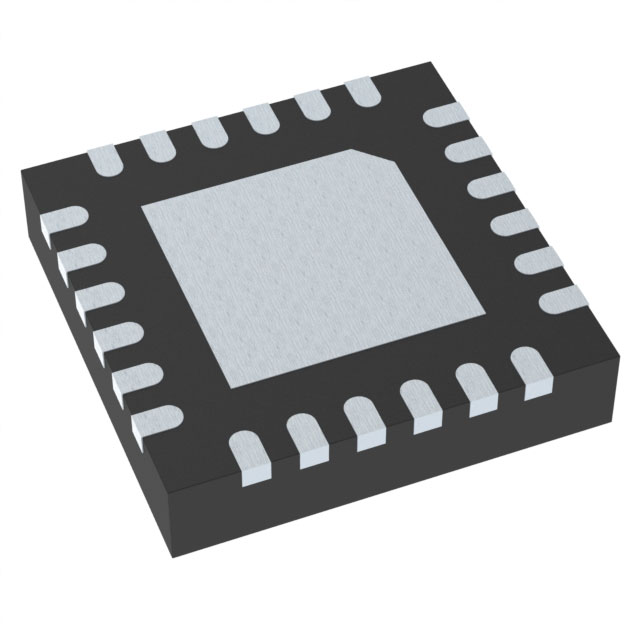

TEXAS INSTRUMENTS 电池管理芯片 BQ24195LRGER

BQ24195LRGER概述

    高效充电管理解决方案:bq24195/bq24195L 充电管理器

    产品简介


    bq24195/bq24195L 是一款高度集成的单电池锂电池和聚合物电池充电管理及系统电源路径管理设备。该设备适用于多种便携式设备,如智能手机、平板电脑、电源银行和其他手持设备。通过内置的电流感应、热敏电阻监控、充电状态输出等功能,bq24195/bq24195L 可以实现高效的开关模式充电、同步升压操作,并具备高精度和宽泛的工作电压范围(3.9V 至 17V)。

    技术参数


    - 输入电压范围: 3.9V 至 17V
    - 输入电流范围: 最大 3A
    - 电池电压: 4.4V
    - 快速充电电流: bq24195: 最大 4.5A;bq24195L: 最大 2.5A
    - 连续放电电流: 最大 9A(内部 MOSFET)
    - 工作温度范围: -40°C 至 85°C
    - 封装: 24 引脚 VQFN,尺寸为 4.00mm x 4.00mm
    - 最大功耗: 在结点温度范围内,热阻 RθJA 为 32.2°C/W

    产品特点和优势


    - 高效率: 开关模式充电效率高达 92%,且具有内置电流感应和自动补偿功能。
    - 安全特性: 内置负温度系数热敏电阻监测、充电安全定时器和过压/过流保护。
    - 同步升压转换器: 支持在电池升压模式下提供 5.1V 输出,最小电流分别为 1.0A 和 2.1A。
    - 灵活的 I²C 控制接口: 支持灵活的设置充电和系统参数。
    - 高集成度: 包括同步切换 MOSFET 和电源路径管理功能。

    应用案例和使用建议


    - 智能手机和平板电脑: 利用其高效充电特性,特别适用于需要快速充电的应用。
    - 电源银行: 支持各种适配器,适合用于移动电源产品。
    - 便携式音频设备和媒体播放器: 利用其低漏电流和支持电池放电至高电流的功能。
    使用建议:
    - 在设计电路时,确保将 VBUS 与 PGND 之间的陶瓷电容放置在靠近 IC 的位置。
    - 根据不同的应用需求调整 ILIM 和 TS1/TS2 电阻值,以适应不同的输入电流和温度限制。
    - 确保热管理良好,特别是在高电流运行条件下,以避免过热现象。

    兼容性和支持


    - 兼容性: 与标准 USB 主机端口、USB 充电端口和高功率直流适配器兼容。
    - 支持和维护: Texas Instruments 提供详尽的技术文档和工具支持,帮助用户更好地理解和使用 bq24195/bq24195L。

    常见问题与解决方案


    - 问题: 充电过程中电池温度过高
    - 解决方案: 检查热敏电阻连接是否正确,并确认散热措施是否得当。
    - 问题: 输入电流限制问题
    - 解决方案: 调整 ILIM 引脚的电阻值以设置合适的输入电流限制。
    - 问题: 充电完成后,电池容量不足
    - 解决方案: 确认充电周期已完整完成,并检查充电电流阈值是否合适。

    总结和推荐


    bq24195/bq24195L 充电管理器凭借其高效率、全面的安全特性以及广泛的适用范围,成为了市场上极具竞争力的产品。无论是便携式设备还是电源银行,该产品都能提供稳定可靠的充电解决方案。因此,强烈推荐在需要高性能充电管理的应用场景中使用 bq24195/bq24195L。

BQ24195LRGER参数

参数
最小工作供电电压 3.9V
功能 -
最小输出电压 3.5V
最大工作供电电压 17V
输出电流 2.5A(Max)
接口类型 I²C
故障保护 超温,过压,过流
电池类型 锂离子电池
最大输出电压 4.4V
4.15mm(Max)
4.15mm(Max)
1mm(Max)
通用封装 VQFN-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

BQ24195LRGER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ24195LRGER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ24195LRGER BQ24195LRGER数据手册

BQ24195LRGER封装设计

查看详情并下载
Symbol
Footprint
3D Model
