BQ27520YZFR-G3

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2.45V 4.5V I²C Battery Monitor 锂离子电池 DSBGA-15 贴片安装,黏合安装
供应商型号: 25E-BQ27520YZFR-G3
供应商: 国内现货
标准整包数: 1

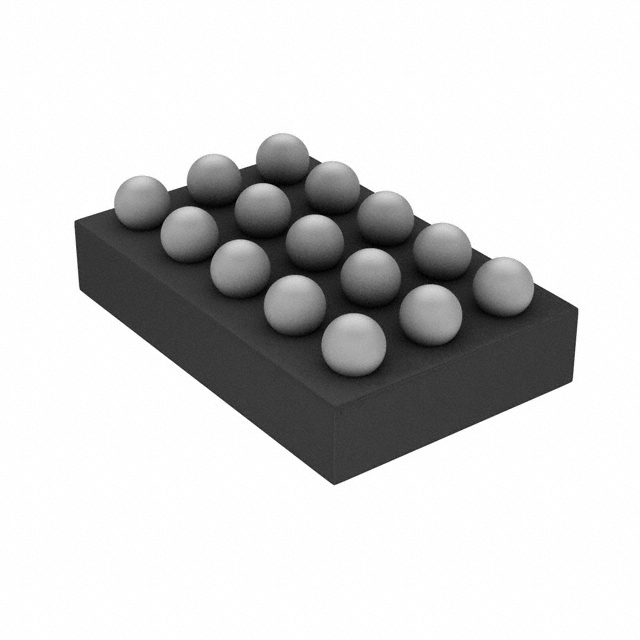

TEXAS INSTRUMENTS 电池管理芯片 BQ27520YZFR-G3

BQ27520YZFR-G3概述

    文章:bq27520-G3系统侧阻抗跟踪式燃料计

    产品简介


    bq27520-G3是德州仪器(TI)开发的一款系统侧锂离子电池燃料计。该产品特别适用于单节锂离子电池组的燃料计量,主要功能包括精确的电池电量测量、内部温度传感器、电池低电位预警和电池插入指示等。广泛应用于智能手机、数字相机、手持终端设备、MP3播放器以及多媒体播放器等领域。

    技术参数


    - 工作温度范围:-40°C至85°C
    - 电源电压范围:2.7V至4.5V
    - 内部温度传感器:电压增益为-2mV/°C
    - 高频振荡器频率:2.097MHz(典型值)
    - 低频振荡器频率:32.768kHz(典型值)
    - 集成ADC:14至15位分辨率
    - 通信接口:400kHz I²C接口
    - 输入引脚电压范围:-0.3V至VCC+0.3V
    - 电源电压范围:-0.3V至2.75V
    - 输出电压:0.4V至VCC-0.5V
    - 负载电流:正常模式下118μA;休眠模式下62μA

    产品特点和优势


    bq27520-G3具有以下显著特点和优势:
    1. 准确的电池电量测量:利用专利的Impedance Track™算法,能够实时提供剩余容量、电量百分比、运行时间至空等信息。
    2. 内部温度传感器:提供内部温度监控,确保电池安全运行。
    3. 配置灵活:支持电池状态检测、故障报警等多种功能配置。
    4. 低功耗设计:在不同工作模式下的功耗表现优秀,适合长期工作需求。
    5. 紧凑封装:采用15球CSP封装,尺寸为2610×1956μm,非常适合空间受限的应用。

    应用案例和使用建议


    - 智能手机:通过精确的电池电量管理,提升用户体验,延长电池寿命。
    - 数码相机:实时监测电池状态,确保拍摄过程中不会因电量不足而中断。
    - 便携设备:紧凑的设计使得它非常适用于各种手持终端设备。
    使用建议:
    - 在应用时确保所有外部电容靠近设备放置,以获得最佳效果。
    - 注意电池电压测量输入引脚的电压限制(不超过4.8V)。
    - 使用10kΩ的上拉电阻连接I²C数据线和时钟线。

    兼容性和支持


    bq27520-G3通过I²C接口与系统微控制器通信,能够轻松与多种主控制器兼容。此外,TI提供了详尽的技术文档和支持服务,有助于用户快速上手和解决问题。

    常见问题与解决方案


    - 问题:设备无法启动。
    解决方案:检查电源电压是否在指定范围内,并确保外部电容正确安装。

    - 问题:电池电量显示不准确。
    解决方案:校准电池参数并确保温度传感器正常工作。

    总结和推荐


    综上所述,bq27520-G3凭借其高精度的电量测量能力和优秀的系统兼容性,在多种应用场合中表现出色。尤其适合那些需要精确监控电池状态并希望提升用户体验的便携式电子设备制造商。强烈推荐在新设计中使用此款电池燃料计。

BQ27520YZFR-G3参数

参数
最小输出电压 -
最大输出电压 -
最大工作供电电压 4.5V
接口类型 I²C
最小工作供电电压 2.45V
电池类型 锂离子电池
功能 Battery Monitor
输出电流 -
故障保护 -
2.64mm(Max)
1.97mm(Max)
280μm(Max)
通用封装 DSBGA-15
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

BQ27520YZFR-G3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ27520YZFR-G3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ27520YZFR-G3 BQ27520YZFR-G3数据手册

BQ27520YZFR-G3封装设计

查看详情并下载
Symbol
Footprint
3D Model
