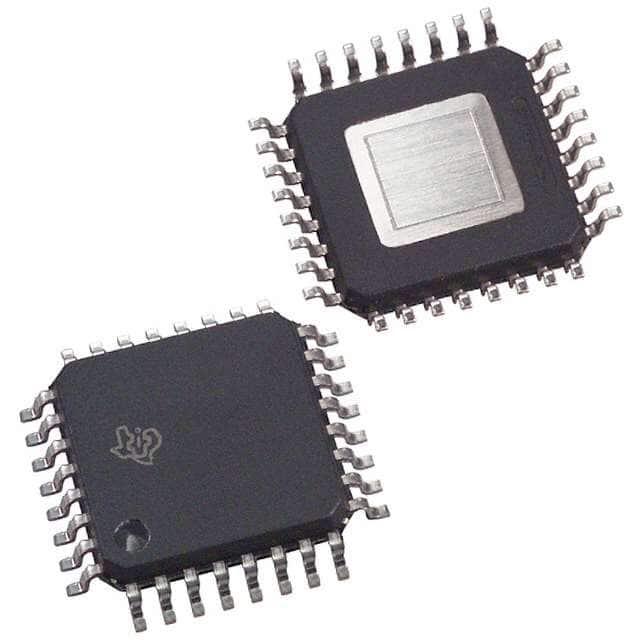

DRV594VFP

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 4mA 2.8V 5.5V 热电冷却器 QFP 贴片安装 7mm*7mm*1.4mm
供应商型号: DRV594VFP
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) DRV594VFP

DRV594VFP概述

    DRV593 & DRV594 高效脉宽调制功率驱动器

    1. 产品简介


    DRV593 和 DRV594 是德州仪器(TI)开发的高效率、高电流功率放大器,特别适合于需要驱动多种热电冷却(TEC)元件的应用。这些设备适用于电源范围为2.8 V到5.5 V的系统,最大输出电流为±3 A。它们在降低输出滤波器尺寸和成本方面具有显著优势,并且通过脉宽调制(PWM)操作实现更高的效率。

    2. 技术参数


    以下是DRV593和DRV594的主要技术参数:
    - 输入电压范围:AVDD, PVDD Supply电压 -0.3 V至5.5 V
    - 输出电流:最大±3 A
    - 电源电压:2.8 V 至 5.5 V
    - 开关频率:500 kHz 或 100 kHz(可选)
    - 热关断温度:128°C
    - 集成输出噪声电压:<1 Hz 至 10 kHz 下 40 mV
    - 输出电阻:最高 65 mΩ
    - 最大连续电流输出:3 A
    - 故障指示:过流、热保护和欠压状态信号
    - 休眠模式电流消耗:0 至 80 mA
    - PWM 信号占空比:2.3 V/V (DRV593) / 14.5 V/V (DRV594)

    3. 产品特点和优势


    - 高效率:通过减少输出滤波器尺寸和成本,使效率提高50%以上。
    - 低功耗:在2.8 V 至 5.5 V的供电范围内具有非常低的功耗。
    - 过流和热保护:内置的过流和热保护机制,确保安全可靠的操作。
    - 故障指示:故障时提供直观的指示信号,便于快速诊断问题。
    - 双通道控制:独立的加热/冷却模式控制输出,简化系统设计。

    4. 应用案例和使用建议


    DRV593和DRV594非常适合应用于需要高精度温控系统的场合,例如激光二极管偏置电路和热电冷却元件。在设计使用这些器件的应用电路时,需要注意以下几点:
    - 热管理:确保器件的散热良好,避免过热保护机制启动。
    - 外部组件选择:根据具体应用需求,正确选择外部电感和电容值以优化性能。
    - 信号同步:当使用外部时钟源时,确保同步信号与内部时钟频率一致。

    5. 兼容性和支持


    DRV593和DRV594具有较强的兼容性,可与其他标准逻辑电平电路无缝集成。TI提供了详尽的技术支持文档,包括详细的电路图、应用说明和故障排除指南,有助于用户更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - 问题1:过流保护启动。
    - 解决方案:检查负载是否正常连接,如果异常负载导致,可能需要重新调整负载或添加适当的保护电路。
    - 问题2:器件温度过高。
    - 解决方案:增加散热片或风扇来辅助散热,确保工作环境温度在允许范围内。
    - 问题3:PWM信号不正常。
    - 解决方案:确认外部时钟频率设置正确,或更换为内部时钟源。

    7. 总结和推荐


    DRV593和DRV594是高性能的热电冷却和激光二极管偏置驱动器,具备高效率、低功耗和优秀的故障保护特性。无论是需要高精度温控的应用还是对功耗敏感的场合,这两款器件都表现出色。强烈推荐给需要此类应用的工程师和技术人员使用。

DRV594VFP参数

参数
应用场景 热电冷却器
最大工作供电电压 5.5V
最小工作供电电压 2.8V
工作电源电流 4mA
最大输出电压 -
最小输出电压 -
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘
