TPS84210RKGR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 500KHz~2MHz Adjustable 1 3.6V 800mV 6V 2.95V QFN 贴片安装,黏合安装
供应商型号: TPS84210RKGR
供应商: 国内现货
标准整包数: 1000

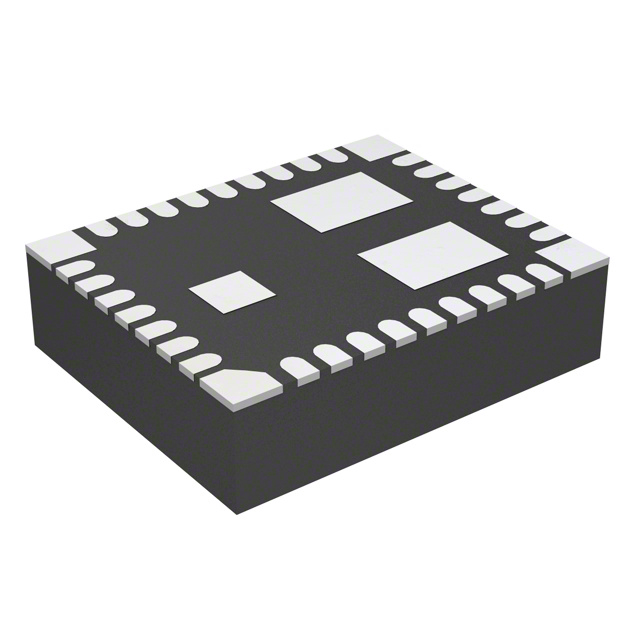

TEXAS INSTRUMENTS DC-DC稳压器 TPS84210RKGR

TPS84210RKGR概述

    TPS84210 电子元器件产品技术手册

    1. 产品简介


    TPS84210 是一款由德州仪器(Texas Instruments)推出的集成电源解决方案,专为高性能数字信号处理器(DSP)和现场可编程门阵列(FPGA)供电设计。该产品集成了一个 2 安培同步降压转换器、功率 MOSFET、电感和无源元件,封装在一个紧凑的低轮廓 QFN 封装内。其设计重点是提供高效率、易用性和卓越的热性能,适用于通信基础设施、医疗设备、CompactPCI 等多种应用场景。

    2. 技术参数


    以下是 TPS84210 的关键技术参数列表:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.95 | 5-6 | 7 | V |
    | 输出电压范围 | 0.8 | 1.8-3.6 | 3.6 | V |
    | 开关频率 | 500 | 1-2 | 2 | MHz |
    | 效率 | 87 | 93-96 | 96 | % |
    | 工作温度范围 | -40 | 25 | 85 | °C |
    | 热阻 | 12 | - | - | °C/W |

    3. 产品特点和优势


    TPS84210 的显著特点和优势包括:
    - 高效能:效率高达 96%,支持宽输出电压调整和灵活的开关频率。
    - 集成化设计:将电源管理所需的大部分组件集成于单一封装中,减少设计复杂度。
    - 卓越热性能:热阻仅为 12°C/W,确保在高负载下的可靠运行。
    - 多功能性:支持远程感测、过流保护、电源序列等功能。
    - 广泛适用性:适合于通讯、医疗和高性能计算领域。

    4. 应用案例和使用建议


    TPS84210 被广泛应用于以下场景:
    - 通讯基站及网络设备:支持高效能的分布式电源系统。
    - 医疗电子设备:在恶劣环境下保持稳定的供电。
    - 高密度 FPGA 和 DSP 应用:通过精确的电压调节提升性能。
    使用建议:
    - 确保输入电容容量满足要求(至少 47μF 陶瓷电容),并靠近器件放置以改善稳定性。
    - 在负载侧连接远程感测引脚以优化电压精度。

    5. 兼容性和支持


    TPS84210 具有良好的兼容性,可以与其他标准组件配合使用。德州仪器提供了详尽的技术文档和支持服务,包括应用指南、仿真工具以及在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查外部电容配置是否符合规范 |
    | 过热现象频繁发生 | 改善散热设计或降低负载电流 |
    | 启动时无响应 | 检查 INH 引脚的状态设置 |

    7. 总结和推荐


    TPS84210 是一款高度集成且高效的电源解决方案,特别适合需要高效率和小型化设计的应用场景。其优越的热管理和出色的性能使其在市场上具有很强的竞争力。综上所述,我们强烈推荐 TPS84210 用于需要高性能和高可靠性的电子设计中。

    以上是对 TPS84210 技术手册内容的全面解读。希望对您选择合适的电子元件有所帮助!

TPS84210RKGR参数

参数
最大输入电压 6V
最小输出电压 800mV
输出类型 Adjustable
输出数量 1
最大输出电压 3.6V
最小输入电压 2.95V
同步整流器 Yes
拓扑 Buck
功能 Step-Down
开关频率 500KHz~2MHz
11.15mm(Max)
9.15mm(Max)
2.85mm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

TPS84210RKGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS84210RKGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS84210RKGR TPS84210RKGR数据手册

TPS84210RKGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
