LP2981IM5-5.0

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 63dB(1kHz) 95μA 正极 Fixed 100mA 1 5V 2.1V 5V 16V 370mV@ 100mA 0.014%/V SOT-23-5 贴片安装
供应商型号: 25E-LP2981IM5-5.0
供应商: 国内现货
标准整包数: 1

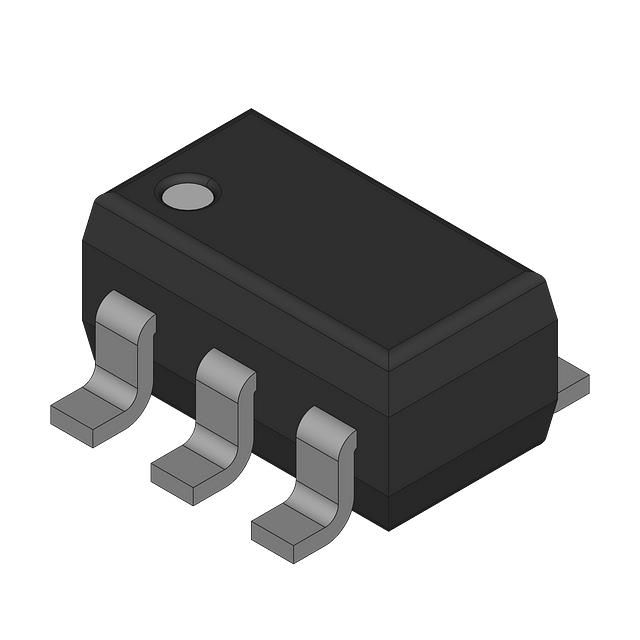

TEXAS INSTRUMENTS LDO稳压器 LP2981IM5-5.0

LP2981IM5-5.0概述


    产品简介


    产品类型及功能
    LP2981-N 是一种微功耗 100mA 的超低漏失稳压器,采用 SOT-23 封装。该稳压器特别适用于电池供电的应用,其设计旨在满足这些应用的关键要求。其核心特性包括:固定输出电压、非常高的准确度(A 级为 0.75%)、非常低的漏失电压(典型值为 200 mV @ 100 mA 负载电流),以及超低的接地电流(典型值为 600 μA @ 100 mA 负载电流)。
    应用领域
    LP2981-N 主要应用于以下领域:
    - 手机
    - 掌上电脑和笔记本电脑
    - 个人数字助理 (PDA)
    - 摄录机、便携式音响、相机

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 2.1 V 至 16 V |
    | 输出电压精度 | A 级:0.75% |
    | 最大输出电流 | 100 mA |
    | 关机电流 | <1 μA |
    | 地引脚电流 | 80 μA @ 1 mA 负载;600 μA @ 100 mA 负载 |
    | 高峰值电流能力 | 典型值 300 mA |
    | 过温保护 | -40°C 至 125°C |
    | 输出电压波动 | 典型值 7 mV @ 1 mA 负载;最大值 375 mV @ 100 mA 负载 |
    | 工作环境温度 | -40°C 至 125°C |

    产品特点和优势


    LP2981-N 通过多种特点展示其优越性能:
    - 低漏失电压:漏失电压仅为 200 mV @ 100 mA 负载,这对于电池供电的应用至关重要。
    - 高精度输出电压:输出电压的精度达到 0.75%,适合对电压稳定性有高要求的应用。
    - 低接地电流:典型情况下,在 100 mA 负载时的接地电流仅为 600 μA。
    - 睡眠模式:关机电流极低(<1 μA),适用于需要低功耗的便携设备。
    - 过温保护和过电流保护:确保设备在极端条件下的安全运行。

    应用案例和使用建议


    典型应用场景
    LP2981-N 常用于手机、掌上电脑、笔记本电脑等移动设备。这些设备通常需要稳定的电源管理以延长电池寿命。
    使用建议
    1. 热管理:LP2981-N 的最大功耗限制是 16 V 输入电压时的最大电流,因此需要适当的散热措施,以避免因过热导致的性能下降。
    2. 输入电容选择:为了提高瞬态响应,建议在输入端添加一个至少 1 μF 的电容。
    3. 输出电容选择:在输出端添加一个至少 4.7 μF 的电容,以减少输出噪声和提高稳定性。

    兼容性和支持


    - 兼容性:LP2981-N 与现有的大多数电子设备兼容,尤其是在手机和便携式设备中广泛应用。
    - 技术支持:Texas Instruments 提供详尽的技术文档和支持,帮助用户解决问题并优化系统设计。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方案:检查输出端的电容容量是否足够,增加电容容量至 4.7 μF 或更高。
    2. 问题:功耗过高。
    - 解决方案:确认系统中的负载电流是否超出额定范围,并采取相应的散热措施。
    3. 问题:在高温环境下工作不稳定。
    - 解决方案:添加适当的散热装置,并确保工作温度在规定范围内。

    总结和推荐


    LP2981-N 在电池供电设备中表现出色,特别是在便携式电子产品中,具有出色的稳定性和低功耗特性。对于需要高效、可靠电源管理的系统,推荐使用 LP2981-N。其卓越的性能和广泛的适用性使其成为市场上最具竞争力的产品之一。

LP2981IM5-5.0参数

参数
最大输入电压 16V
最小输出电压 5V
最大压差@电流 370mV@ 100mA
输出类型 Fixed
线路调节 0.014%/V
最大输出电压 5V
输出电流 100mA
Iq-静态电流 95μA
最小输入电压 2.1V
稳压器数量 1
纹波抑制-PSRR 63dB(1kHz)
极性 正极
负载调节 -
3.05mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装
包装方式 散装,卷带包装

LP2981IM5-5.0厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2981IM5-5.0数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2981IM5-5.0 LP2981IM5-5.0数据手册

LP2981IM5-5.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
