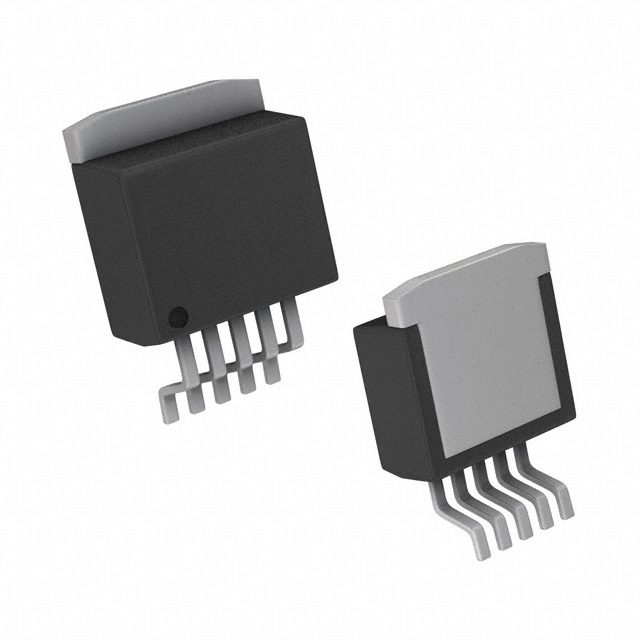

TPS72616KTTT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(1kHz) 120μA 正极 Fixed 1A 1 1.6V 1.8V 1.6V 6V 320mV@ 1A 0.05%/A(Typ) 0.02(Typ) DDPAK-5,TO-263 贴片安装,黏合安装
供应商型号: 25E-TPS72616KTTT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS72616KTTT

TPS72616KTTT概述


    产品简介


    产品类型:
    TPS726xx 系列是一款低压差线性稳压器(Low Dropout Linear Regulators,简称LDO),具有集成的复位功能。
    主要功能:
    - 提供1A的连续输出电流。
    - 支持低至1.8V的输入电压。
    - 具有±2%的输出电压容差。
    - 集成的低电压检测(UVLO)和过电流保护。
    - 在满载时具有低210μA的接地电流。
    - 具有低于1毫安的待机电流。
    应用领域:
    - 适用于PCI卡、调制解调器银行和电信板。
    - 用于DSP、FPGA和微处理器电源供应。
    - 适合便携式、电池供电的应用。
    - 特别适用于1.26V核心电压的DSP供电,例如TMS320vC5501和TMS320vC5502。

    技术参数


    技术规格和性能参数:
    - 输入电压范围: 1.8V 至 6V。
    - 输出电压: 固定电压为1.26V、1.5V、1.6V、1.8V、2.5V。
    - 输出电压容差: ±2%(在-40°C到+125°C范围内)。
    - 接地电流: 在满载时最大为210μA,待机状态下小于1μA。
    - 纹波抑制率: 60dB(在1kHz频率下)。
    - 噪声电压: 150μV(带宽200Hz至100kHz)。
    - 最低输入电压: 1.3V。
    - 复位阈值电压: 90%至93%的输出电压(根据型号有所不同)。
    - 复位延迟时间: 100ms至200ms(可调)。
    - 低输出电压: 170mV(在1A负载下)。
    工作环境:
    - 工作温度范围:-40°C 至 +125°C。
    - 最大结温:150°C。
    - 存储温度范围:-65°C 至 +150°C。

    产品特点和优势


    独特功能:
    - 支持非常低的输入电压(1.8V)。
    - 输出电压稳定,不受任何类型或容量的输出电容器影响。
    - 具备过电流保护和热保护。
    - 在1A负载下,低至170mV的压差。
    - 与其它类似功率的稳压器相比,具有更低的功耗。
    - 在待机状态下的极低电流(小于1μA)。
    市场竞争力:
    - 能够在非常低的输入电压下提供稳定的输出电压,适合于便携式和电池供电的应用。
    - 高效且稳定性好,适合电源管理和复位信号的需求。
    - 小型封装,易于安装和布局。

    应用案例和使用建议


    应用场景:
    - 在PCI卡和电信板上作为电源管理组件。
    - 为DSP、FPGA和微处理器提供稳定电源。
    - 适用于需要低噪声和高效率的便携式设备。
    使用建议:
    - 确保在输入端使用1μF以上的陶瓷电容器以保持稳定。
    - 在输出端增加一个10μF以上的低ESR电容器可以改善瞬态响应和噪声抑制。
    - 若负载快速变化,则可能需要更大的输入电容以减少电压波动。
    - 建议在系统设计时考虑散热问题,确保不会超过器件的最大工作温度。

    兼容性和支持


    兼容性:
    - 该系列稳压器提供两种封装:SOT223和DDPAK,分别适用于不同尺寸和安装要求的电路板。
    - 不需要特定的外部组件即可实现稳定运行,但推荐添加适当的电容器以提升性能。
    厂商支持:
    - 提供详细的用户手册和技术支持文档,以帮助用户正确使用和维护产品。
    - 用户可通过TI官方网站获取最新的产品资料和更新信息。

    常见问题与解决方案


    常见问题:
    - 问题1:如何处理过热情况?
    解决方案: 当器件温度超过165°C时,热保护机制会启动。此时应立即停止使用,并检查系统散热设计,必要时增加散热措施。

    - 问题2:为何复位信号不正常?
    解决方案: 检查输入电压是否满足复位条件,通常需要在输入电压高于特定阈值时才能触发有效复位信号。
    - 问题3:电源纹波较大,应该如何优化?
    解决方案: 增加输入端和输出端的滤波电容器,特别是输出端使用更大容量的低ESR电容器以减少输出纹波。

    总结和推荐


    综合评估:
    - TPS726xx系列低压差线性稳压器在低输入电压下表现优异,具有出色的稳定性、高效的性能和低功耗。
    - 其内置的复位功能、低噪声特性和高可靠性使其成为各种复杂系统中的理想选择。
    - 推荐在需要高效电源管理和低功耗控制的场合使用,特别是在便携式和电池供电设备中。
    推荐程度:
    - 强烈推荐,尤其适用于需要高性能电源管理的工业和消费类电子产品中。

TPS72616KTTT参数

参数
最大输出电压 1.6V
最大压差@电流 320mV@ 1A
极性 正极
线路调节 0.02(Typ)
纹波抑制-PSRR 60dB(1kHz)
稳压器数量 1
负载调节 0.05%/A(Typ)
最小输出电压 1.6V
输出类型 Fixed
Iq-静态电流 120μA
最大输入电压 6V
最小输入电压 1.8V
输出电流 1A
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK-5,TO-263
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TPS72616KTTT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
