TPS63030DSKT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck-Boost Yes 2.4MHz Adjustable 1 5.5V 1.2V 5.5V 1.8V SON 贴片安装,黏合安装
供应商型号: TPS63030DSKT
供应商: 国内现货
标准整包数: 1

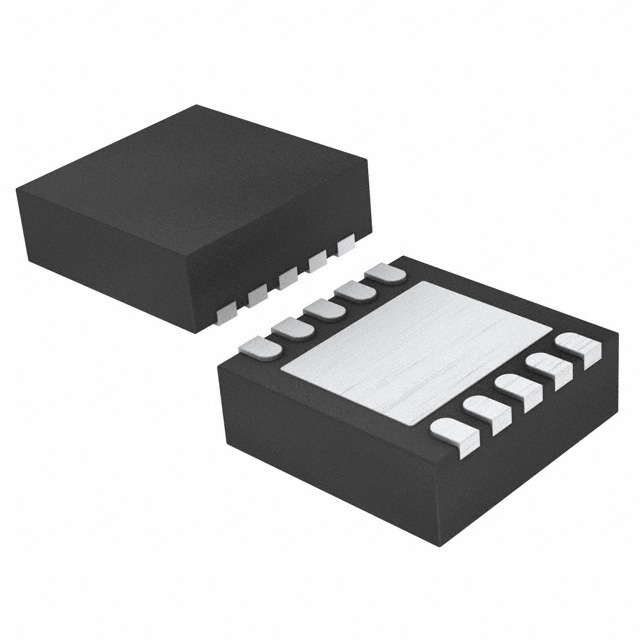

TEXAS INSTRUMENTS DC-DC稳压器 TPS63030DSKT

TPS63030DSKT概述


    产品简介


    TPS6303x高效率单电感升降压转换器是德州仪器(TI)生产的一款专为单节锂离子或聚合物电池供电产品设计的电源管理解决方案。TPS6303x系列包含TPS63030和TPS63031两种型号,具有固定和可调输出电压选项,输入电压范围为1.8V到5.5V。这些转换器能够在降压或升压模式下提供高达96%的转换效率,且支持自动切换模式,以实现最大范围内的高效率运作。它们非常适合用于便携式音频播放器、移动电话和个人医疗产品等领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 1.8V 至 5.5V |
    | 固定输出电压 | 3.3V |
    | 可调输出电压范围 | 1.2V 至 5.5V |
    | 最大输出电流(降压模式) | 800mA |
    | 最大输出电流(升压模式) | 500mA |
    | 频率范围 | 2200kHz 至 2600kHz |
    | 温度范围 | -40°C 至 85°C |
    | 最小启动电压(降压模式) | 1.8V |
    | 最小启动电压(升压模式) | 2.4V |
    | 最大负载调节 | 0.5% |

    产品特点和优势


    TPS6303x系列转换器的最大优势在于其高效能和宽泛的工作温度范围。这款转换器采用了同步整流技术,能够实现高效率的降压和升压转换。其独特的自动模式切换功能,使得在不同输入电压条件下依然可以保持较高的转换效率。此外,它还具备低功耗待机模式,能够显著延长电池寿命,减少不必要的能源消耗。

    应用案例和使用建议


    典型应用案例:
    - 便携式音频播放器
    - 移动电话
    - 个人医疗产品
    使用建议:
    - 确保输入电压稳定在1.8V至5.5V之间,避免电压波动对转换器造成损害。
    - 当连接较大的电容时,建议使用软启动功能以减少启动时的浪涌电流。
    - 在使用过程中监控温度,确保温度不超过125°C的上限值。

    兼容性和支持


    TPS6303x系列转换器设计紧凑,封装尺寸为2.5mm x 2.5mm的10引脚VSON,易于集成于各种便携式设备中。制造商提供了详尽的技术文档和支持资源,包括样片申请、购买链接和技术文档下载,方便用户进行测试和开发。同时,针对可能出现的技术问题,用户可以通过社区论坛获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内 |
    | 开机时浪涌电流过大 | 启用软启动功能 |
    | 转换效率低于预期 | 检查散热是否良好 |
    | 设备过热 | 确保散热措施到位,必要时降低负载 |

    总结和推荐


    综上所述,TPS6303x系列转换器凭借其高效率、宽泛的工作电压范围以及出色的温度控制能力,在多种应用场合中表现出色。其紧凑的设计和丰富的产品支持也使得该系列产品成为理想的选择。对于需要高效能电源管理解决方案的工程师而言,TPS6303x无疑是值得考虑的最佳选择之一。

TPS63030DSKT参数

参数
开关频率 2.4MHz
拓扑 Buck-Boost
最大输入电压 5.5V
输出数量 1
最小输入电压 1.8V
输出类型 Adjustable
同步整流器 Yes
最大输出电压 5.5V
功能 Step-Up/Step-Down
最小输出电压 1.2V
2.6mm(Max)
2.6mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS63030DSKT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS63030DSKT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS63030DSKT TPS63030DSKT数据手册

TPS63030DSKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 10.116
500+ ¥ 9.9474
4000+ ¥ 9.7788
8000+ ¥ 9.6945
库存: 1146
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 303.48
直接购买
加入购物车
