LM26003MH/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 150KHz~500KHz Adjustable 1 35V 1.236V 38V 3V HTSSOP-20 贴片安装 6.5mm*4.4mm*900μm
供应商型号: LM26003MH/NOPB
供应商: 国内现货
标准整包数: 1000

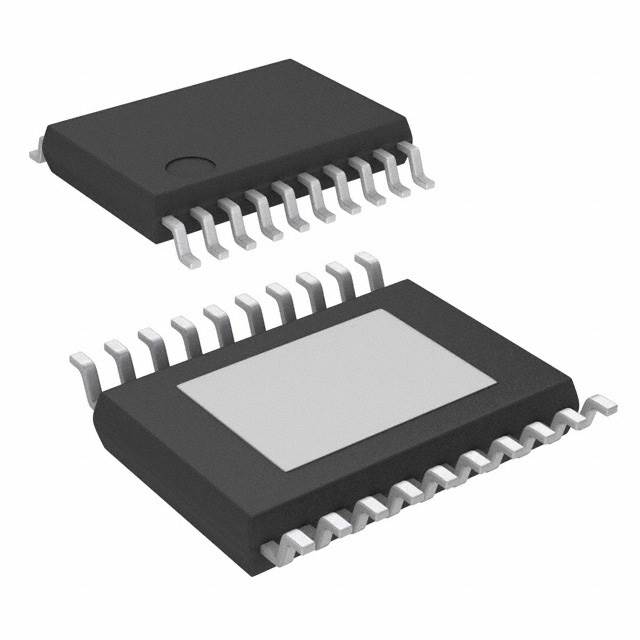

TEXAS INSTRUMENTS DC-DC稳压器 LM26003MH/NOPB

LM26003MH/NOPB概述


    产品简介


    LM26003 和 LM26003-Q1:3A 高效开关稳压器
    LM26003 是一款专为满足轻载条件下高效能要求而设计的开关稳压器。它能够支持高达3A的连续负载电流,适用于多种应用场景,包括车载信息服务设备、导航系统、车载仪表板、电池供电设备以及家庭网关和机顶盒的待机电源等。该产品采用了低功耗睡眠模式,能够在轻负载情况下保持高效率,同时通过电流模式控制实现精确的电压调节。

    技术参数


    - 输入电压范围:4.0V 至 38V(最低输入电压3V)
    - 输出电压精度:1.5%
    - 睡眠模式电流:典型值为10.8μA
    - 开关频率:可调范围150kHz 至 500kHz
    - 保护功能:欠压锁定(UVLO)、过温保护(TSD)
    - 封装:20引脚HTSSOP封装

    产品特点和优势


    独特功能和优势:
    1. 低功耗睡眠模式:LM26003在轻负载时可以进入低功耗睡眠模式,大大降低了静态功耗。
    2. 电流模式控制:提供精确的电压调节和优秀的动态响应。
    3. 宽输入电压范围:能够在4.0V至38V的范围内稳定运行。
    4. 外部同步功能:可以通过外部时钟信号进行频率同步,从而实现更稳定的输出。
    5. 集成内部组件:包括一个内部的自举二极管,减少了外部组件的数量。

    应用案例和使用建议


    应用案例:
    LM26003广泛应用于各种设备,包括车载信息服务设备、导航系统、车载仪表板、电池供电设备等。这些应用场景通常对功率效率和温度稳定性有较高的要求,LM26003都能很好地满足这些需求。
    使用建议:
    1. 在设计电路时,确保输入电压在规定范围内,以充分利用其宽输入电压范围的优势。
    2. 调整软启动时间,以便适应不同的应用需求。
    3. 如果需要更高的效率,可以在非同步操作时将SYNC引脚拉低。
    4. 在处理大负载变化时,应注意监测器件的温度,防止过热现象。

    兼容性和支持


    兼容性:
    LM26003 与多种外部时钟信号兼容,可以实现频率同步。同时,它的集成自举二极管简化了外围电路的设计,提高了整体系统的可靠性。
    支持和服务:
    Texas Instruments为该产品提供了丰富的技术支持,包括详尽的技术文档、样品获取途径以及在线社区支持。用户可以通过官方渠道获得技术支持,确保产品能够顺利集成到各类系统中。

    常见问题与解决方案


    1. 问题:产品无法正常启动
    - 解决方案:检查VIN引脚是否有正确的输入电压。确认EN引脚是否被正确拉高。

    2. 问题:输出电压不稳定
    - 解决方案:调整反馈网络(R3和R4)的阻值,重新校准输出电压。
    3. 问题:工作温度过高
    - 解决方案:检查散热设计是否合理,必要时增加外部散热片或改善散热路径。

    总结和推荐


    总体评价:
    LM26003 和 LM26003-Q1 是高效的开关稳压器,具备出色的低功耗睡眠模式、宽输入电压范围以及高精度的电压调节能力。其优异的性能使其在多种应用场景中表现出色,特别适合于车载应用、电池供电设备和家用电器等领域。
    推荐使用:
    鉴于其高效率、良好的温度稳定性和广泛的应用范围,我们强烈推荐LM26003用于需要高效率、低静态功耗和宽输入电压范围的应用场景。无论是专业开发还是商业应用,LM26003都是一个值得信赖的选择。

LM26003MH/NOPB参数

参数
同步整流器 No
最大输出电压 35V
最大输入电压 38V
输出类型 Adjustable
功能 Step-Down
开关频率 150KHz~500KHz
最小输入电压 3V
最小输出电压 1.236V
输出数量 1
拓扑 Buck
长*宽*高 6.5mm*4.4mm*900μm
通用封装 HTSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LM26003MH/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM26003MH/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM26003MH/NOPB LM26003MH/NOPB数据手册

LM26003MH/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 17.9478
2000+ ¥ 17.4915
3000+ ¥ 17.0352
库存: 21000
起订量: 1000 增量: 73
交货地:
最小起订量为:1000
合计: ¥ 17947.8
