LM185H-2.5

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 150ppm/℃ Fixed 20mA 120µVrms 2.5V 2.5V 20μA ±1.5% TO-2 通孔安装 5.44mm(长度)*5.44mm(宽度)
供应商型号: MIK-LM185H-2.5
供应商: 海外现货
标准整包数: 1

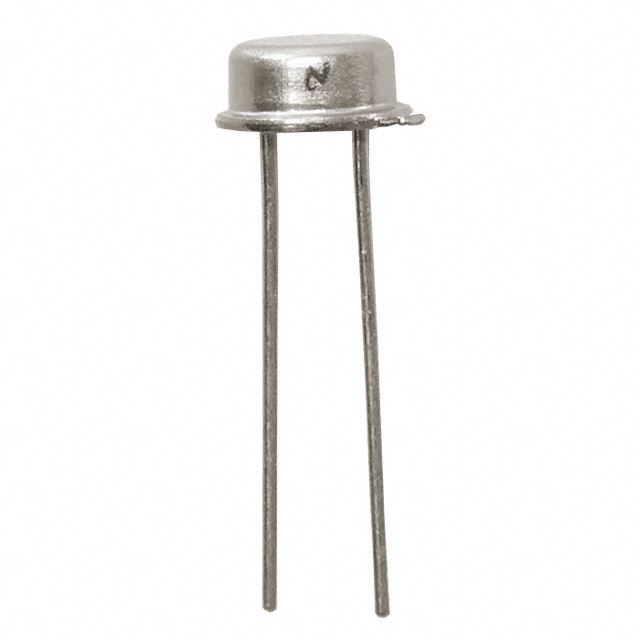

TEXAS INSTRUMENTS 电压基准芯片 LM185H-2.5

LM185H-2.5概述


    产品简介


    LM185、LM285 和 LM385 是由德州仪器(Texas Instruments)生产的可调式微功率电压基准芯片,属于三端可调节带隙电压参考二极管。这些电压参考芯片在1.24V至5.30V范围内具有高精度输出,并且适用于便携式仪表、调节器和通用模拟电路设计。该系列芯片因其出色的温度稳定性和低动态阻抗而广泛应用于各类电子设备中。

    技术参数


    - 电压范围:1.24V 至 5.30V
    - 工作电流:10μA 至 20mA
    - 初始容差:1% 和 2%
    - 动态阻抗:1Ω
    - 温度系数:低
    - 最大温度范围:
    - LM185:−55°C 至 125°C
    - LM285:−40°C 至 85°C
    - LM385:0°C 至 70°C
    - 存储温度:−55°C 至 150°C
    - 热阻:根据不同封装,分别为 440°C/W 到 165°C/W(TO-92 和 SOIC 封装)
    - 绝对最大额定值:
    - 反向电流:30mA
    - 正向电流:10mA

    产品特点和优势


    1. 宽工作电压范围:从1.24V到5.30V,适用于各种电源和应用场合。
    2. 极低功耗:电流范围为10μA到20mA,适合微功率电路设计。
    3. 优良的温度稳定性:由于采用了带隙参考设计,具备良好的温度系数,确保稳定的输出电压。
    4. 可调式输出:用户可以根据需要调整输出电压,灵活性高。
    5. 封装多样:提供了多种封装形式,包括TO-92、TO、SOIC和LCCC,便于集成到不同类型的电路板上。

    应用案例和使用建议


    1. 便携式仪表:可用于便携式电压检测设备,如万用表等。
    2. 电源调节器:作为稳压电路的一部分,提供稳定的电压输出。
    3. 模拟信号处理:适合用于要求较高精度的模拟信号处理系统中。
    使用建议:
    - 确保在处理这些设备时使用防静电措施,如将引脚短路或将设备放在导电泡沫中以防止静电损坏。
    - 在焊接过程中要遵守指定的焊接温度,避免因温度过高导致损坏。

    兼容性和支持


    - 兼容性:这些芯片与其他同类电压基准芯片相比,在性能和封装方面具有较高的兼容性。
    - 技术支持:德州仪器提供了详细的技术文档和全面的支持服务,包括详细的电气特性表、应用笔记和设计指南。

    常见问题与解决方案


    - 问:如何保护这些设备免受静电损坏?
    - 答:在处理这些设备时,可以将引脚短路或将设备放在导电泡沫中,同时在焊接前对设备进行接地处理。

    - 问:设备的最大反向电流是多少?
    - 答:最大反向电流为30mA,实际应用中应确保不超过此值以避免设备损坏。

    总结和推荐


    综上所述,LM185、LM285 和 LM385 电压基准芯片是微功率电路的理想选择。它们具有高精度、温度稳定性和低功耗等特点,非常适合于便携式仪表、电源调节器及模拟信号处理等领域。如果您正在寻找一种高性能且稳定的电压参考芯片,强烈推荐使用这些产品。德州仪器所提供的详细支持文档和技术支持服务也为用户的应用提供了极大便利。

LM185H-2.5参数

参数
输出类型 Fixed
噪声 - 10Hz 至 10KHz 120µVrms
温度系数 150ppm/℃
工作电源电流 -
噪声 - 0.1Hz 至 10Hz -
电流 - 阴极 20μA
输出电流 20mA
最小输出电压 2.5V
最大输出电压 2.5V
最大串联VREF—输入电压 -
精度 ±1.5%
长*宽*高 5.44mm(长度)*5.44mm(宽度)
通用封装 TO-2
安装方式 通孔安装
应用等级 军用级
零件状态 停产
包装方式 盒装

LM185H-2.5厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM185H-2.5数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM185H-2.5 LM185H-2.5数据手册

LM185H-2.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
