TPS40400RHLT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 200KHz~2MHz Transistor Driver 1 5V 600mV 20V 3V VQFN-24 贴片安装,黏合安装
供应商型号: TPS40400RHLT
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS DC-DC稳压器 TPS40400RHLT

TPS40400RHLT概述

    电子元器件产品技术手册:TPS40400

    1. 产品简介


    TPS40400 是一款由德州仪器(Texas Instruments)生产的 PMBus 同步降压控制器。它广泛应用于智能电源系统、电源模块、通信设备和计算设备等领域。TPS40400 支持 3 V 至 20 V 的输入电压范围,是一款高性价比且灵活的解决方案,适合多种工业应用。

    2. 技术参数


    - 输入电压范围:3 V 到 20 V
    - 输出反馈电压精度:±1%
    - 参考电压:600 mV ± 1%
    - 开关频率:200 kHz 至 2 MHz
    - 保护特性:过电流保护、热关断、短路检测
    - 软启动时间:可编程
    - 电源管理:PMBus 接口控制
    详细技术规格如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3 | - | 20 | V |
    | 反馈电压 | 594 | 600 | 606 | mV |
    | 开关频率 | 200 | - | 2000 | kHz |
    | 最大软启动时间 | 2.7 | 3.1 | 3.5 | ms |

    3. 产品特点和优势


    TPS40400 具有以下独特功能和优势:
    - PMBus 接口:可通过 PMBus 接口进行编程和监控,便于系统集成。
    - 自适应反交叉传导方案:有效防止功率 MOSFET 之间的交叉导通。
    - 高开关频率:最高可达 2 MHz,有助于减少外部元件数量,减小 PCB 尺寸。
    - 精确的过电流保护:通过感应电感上的电压降或电阻来检测过电流,并设置阈值来限制电流。
    - 灵活的功能配置:支持多种编程参数,如软启动时间、过压保护阈值等。

    4. 应用案例和使用建议


    TPS40400 广泛应用于多种设备中,例如:
    - 智能电网系统
    - 服务器和通信设备
    - 工业自动化控制系统
    使用建议:
    - 在设计电路时,确保符合器件的工作条件和电气特性要求。
    - 考虑到散热需求,在设计 PCB 布局时注意放置热敏元件,以避免过热现象。

    5. 兼容性和支持


    TPS40400 与市面上多种电子元器件和设备兼容。德州仪器提供了全面的技术文档、工具软件和社区支持,帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    1. 问题:电源电压超出工作范围。
    解决方案:检查电源输入电压是否在 3 V 至 20 V 之间。
    2. 问题:无法通过 PMBus 接口进行通信。
    解决方案:确认 PMBus 配置正确,并检查连接线路是否正常。
    3. 问题:输出电压不稳定。
    解决方案:检查反馈电压环路的配置,调整反馈电阻分压比。

    7. 总结和推荐


    TPS40400 是一款高性能的同步降压控制器,具有丰富的功能和灵活的配置选项。它非常适合需要高效率和高可靠性电源管理的应用场景。德州仪器的全面支持和广泛的兼容性进一步增强了其市场竞争力。总体而言,TPS40400 是值得推荐的产品选择。

TPS40400RHLT参数

参数
同步整流器 Yes
输出数量 1
最大输出电压 5V
拓扑 Buck
最小输入电压 3V
最小输出电压 600mV
输出类型 Transistor Driver
开关频率 200KHz~2MHz
最大输入电压 20V
功能 Step-Down
5.65mm(Max)
3.65mm(Max)
1mm(Max)

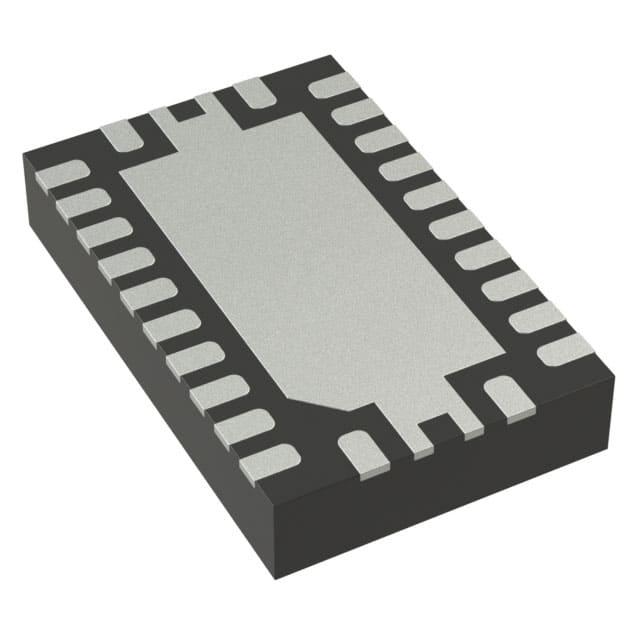

通用封装 VQFN-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS40400RHLT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS40400RHLT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS40400RHLT TPS40400RHLT数据手册

TPS40400RHLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 15.2549
500+ ¥ 14.7289
1000+ ¥ 14.2029
库存: 1500
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 152.54
